Betriebsanleitung
Schleifkontakt-Sensoreinheit
Programm 0815
Beispiel

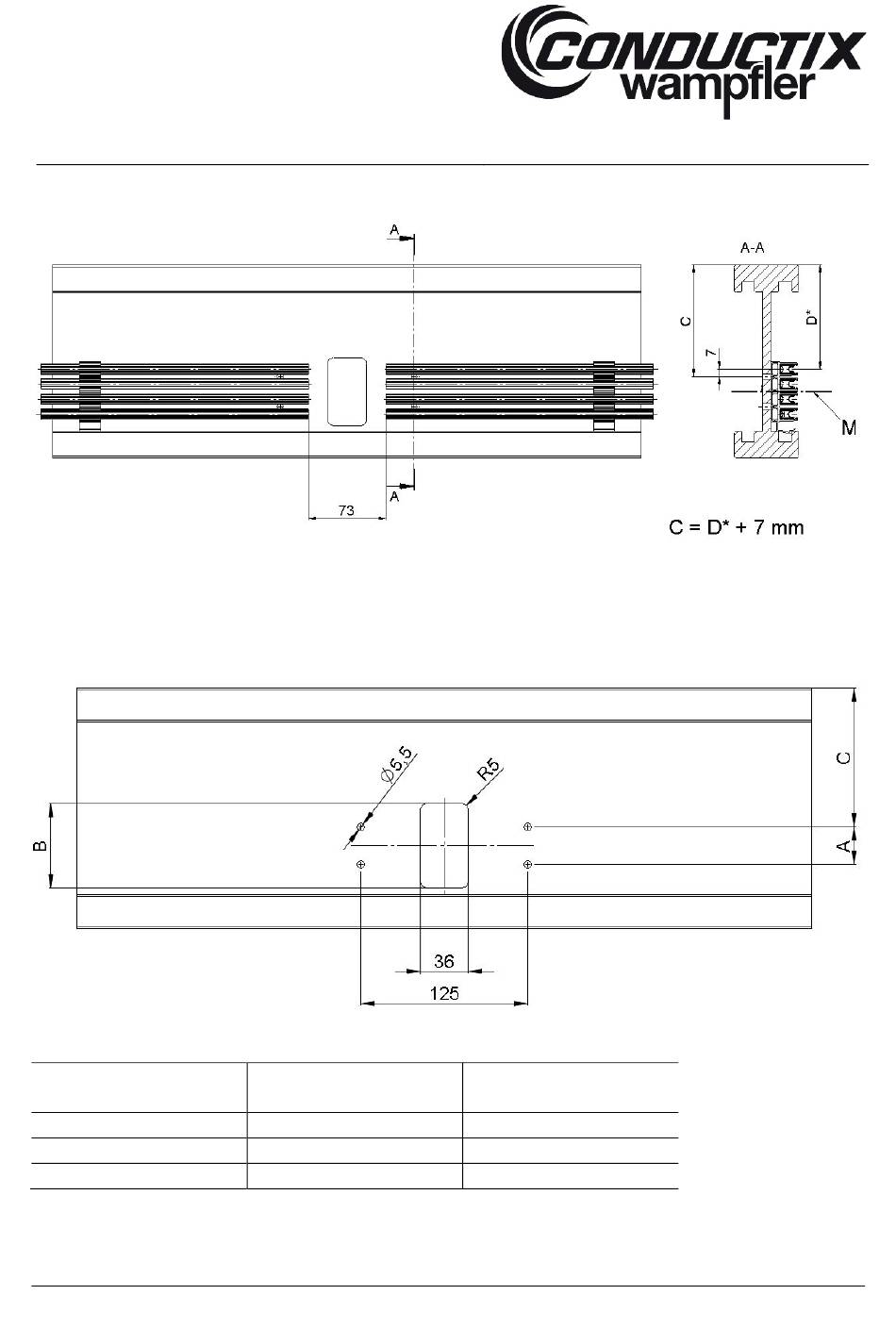

Abb. 4: Beispiel: Einbauzeichnung in Vorderansicht dargestellt (Ausschnitt für 4-polige Schleifkontakt-Sensoreinheit)
M = Schleifleitungsmitte
*Abstand von der Oberkante des EHB-Profils zur Mitte des Schleifleitungspols 1 (Position der Schleifleitung (Pol 1 – Maß D) ist ein
individuelles Anlagenmaß und muss vor Ort ermittelt werden).
Abb. 5: Beispiel: Einbauzeichnung in der Rückansicht dargestellt (Ausschnitt und Bohrbild für 4-polige Schleifkontakt-Sensoreinheit)
Schleifkontakt-
Sensoreinheit
4-polig
6-polig
8-polig
BAL0815-0001e-DE
www.conductix.com
Maß A
28 mm
56 mm
84 mm
Maß B
63 mm
91 mm
119 mm
Seite 25 von 43
