Betriebsanleitung
Schleifkontakt-Sensoreinheit
Programm 0815
Endkappen in die Sensoreinheit drücken bis sie einrasten (Abb. 8, Abb. 9 und Abb. 10)

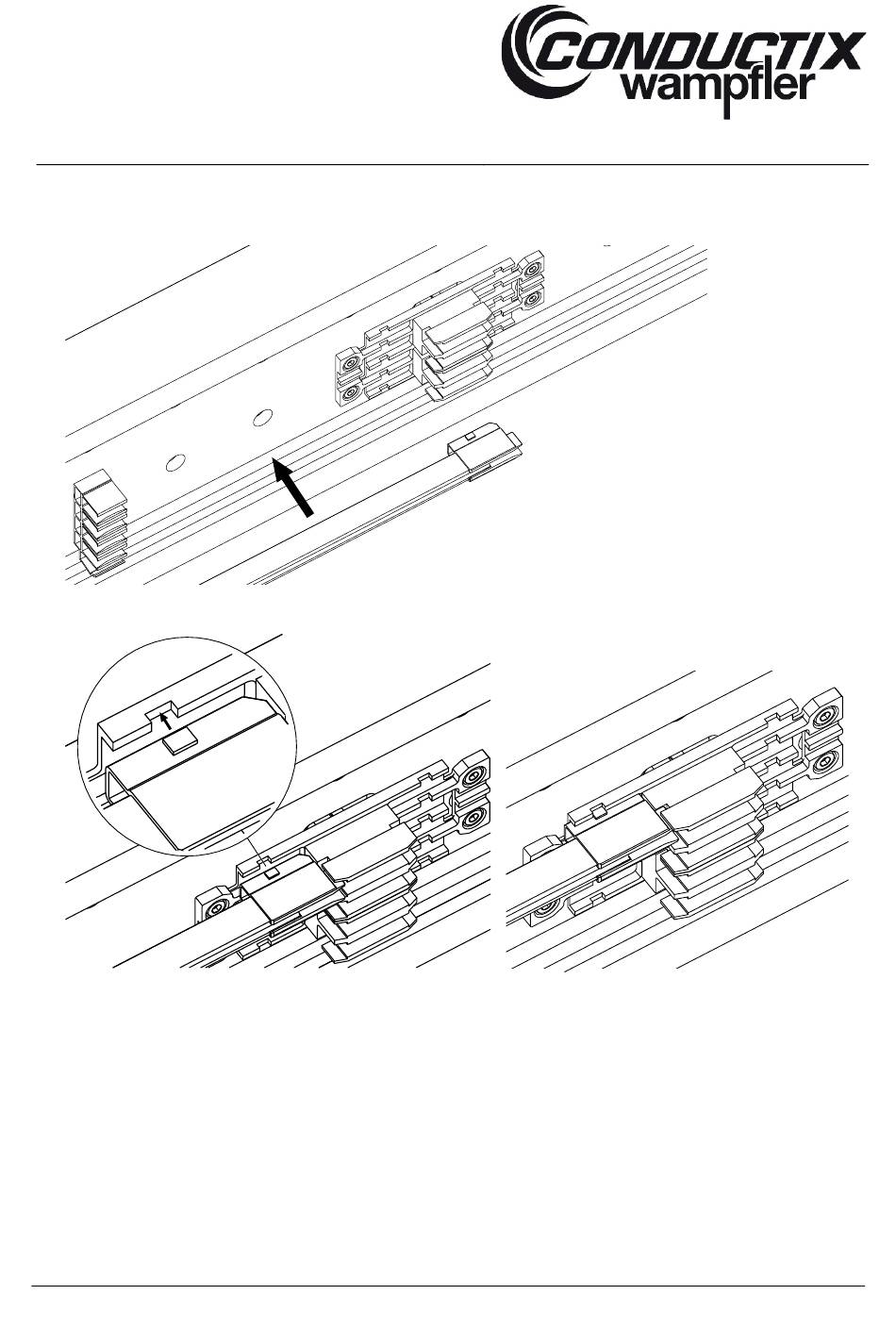

Abb. 8: Schleifleitungsschiene in Sensoreinheit montieren 1
Abb. 9: Schleifleitungsschiene in Sensoreinheit montieren 2
Die Sensoren sind werksseitig auf den verwendeten Schleifkontakttyp eingestellt und müssen deshalb auf der Baustelle nicht mehr
justiert werden.
Mechanische Einbindung prüfen
→ Mit Hilfe eines losen Stromabnehmers den Schleifkontakt von Hand durch die Sensoreinheit fahren
Die Montage ist einwandfrei, wenn der Stromabnehmer nicht hängen bleibt und sich mit gleichmäßigem Druck ungehindert durch
die Sensoreinheit fahren lässt.
BAL0815-0001e-DE
www.conductix.com
Abb. 10: Schleifleitungsschiene in Sensoreinheit montieren 3
Seite 27 von 43
