OPC 6012 / 6015

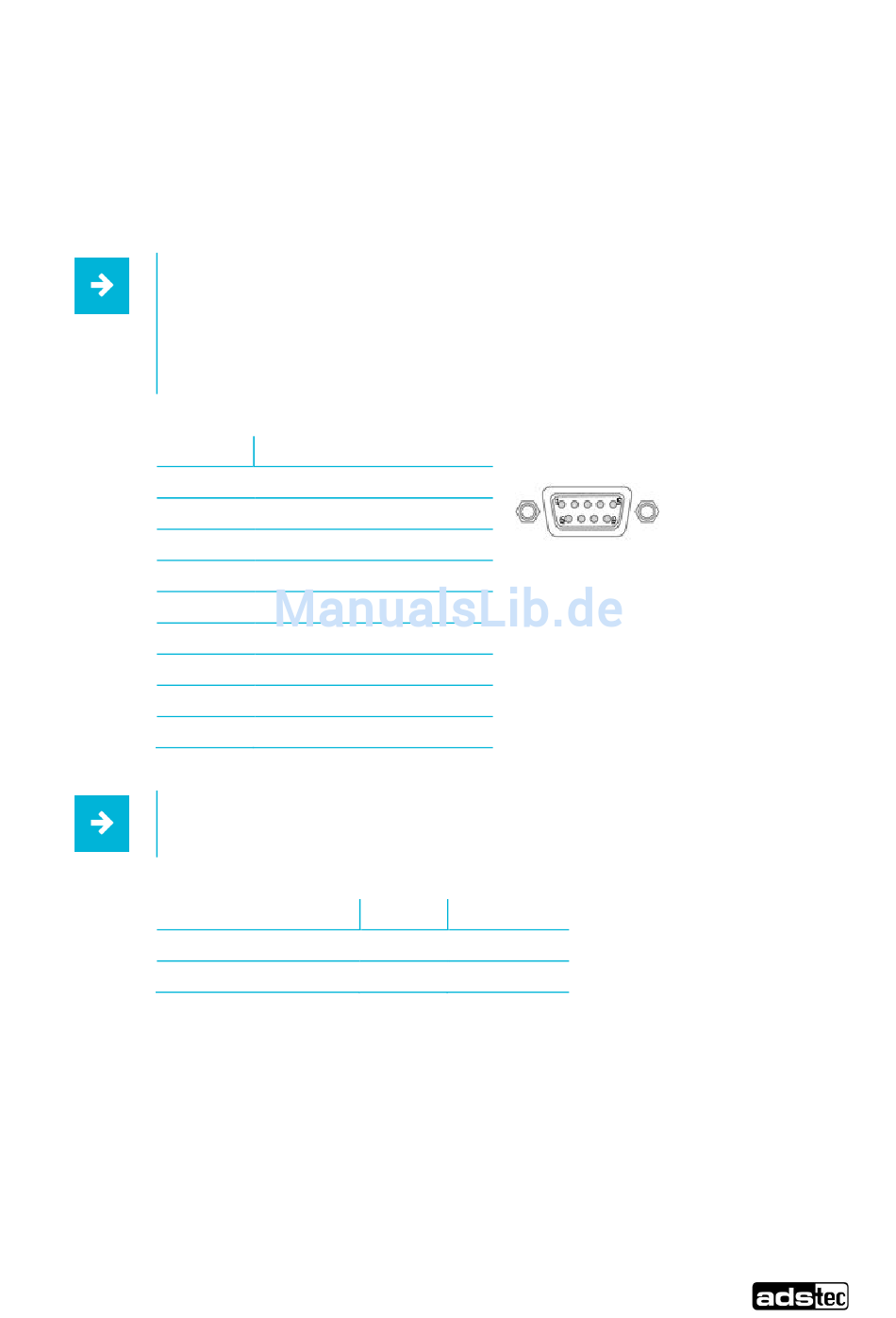

5.5 Serielle Schnittstellen

Spezifikation:
̶
RS 232
̶
SubD 9-polig
Hinweis:
Über Pin 9 der seriellen Schnittstelle COM1 können zusätzlich 5V
zugeschaltet werden, um z.B. einen seriellen Barcode-Scanner zu
betreiben. Um die Funktion nutzen zu können, muss der Schalter S2
COM1 +5V auf ON gestellt sein.
Pin
1
2
3
4
5
6
7
8
9
Hinweis:
Die Schnittstelle ist nicht galvanisch getrennt.
Schnittstelle
COM1
COM2
© ADS-TEC GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
Signal
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI oder 5 VDC (max. 1 A)
IRQ
4
3
Adresse
3F8h
2F8h
27
