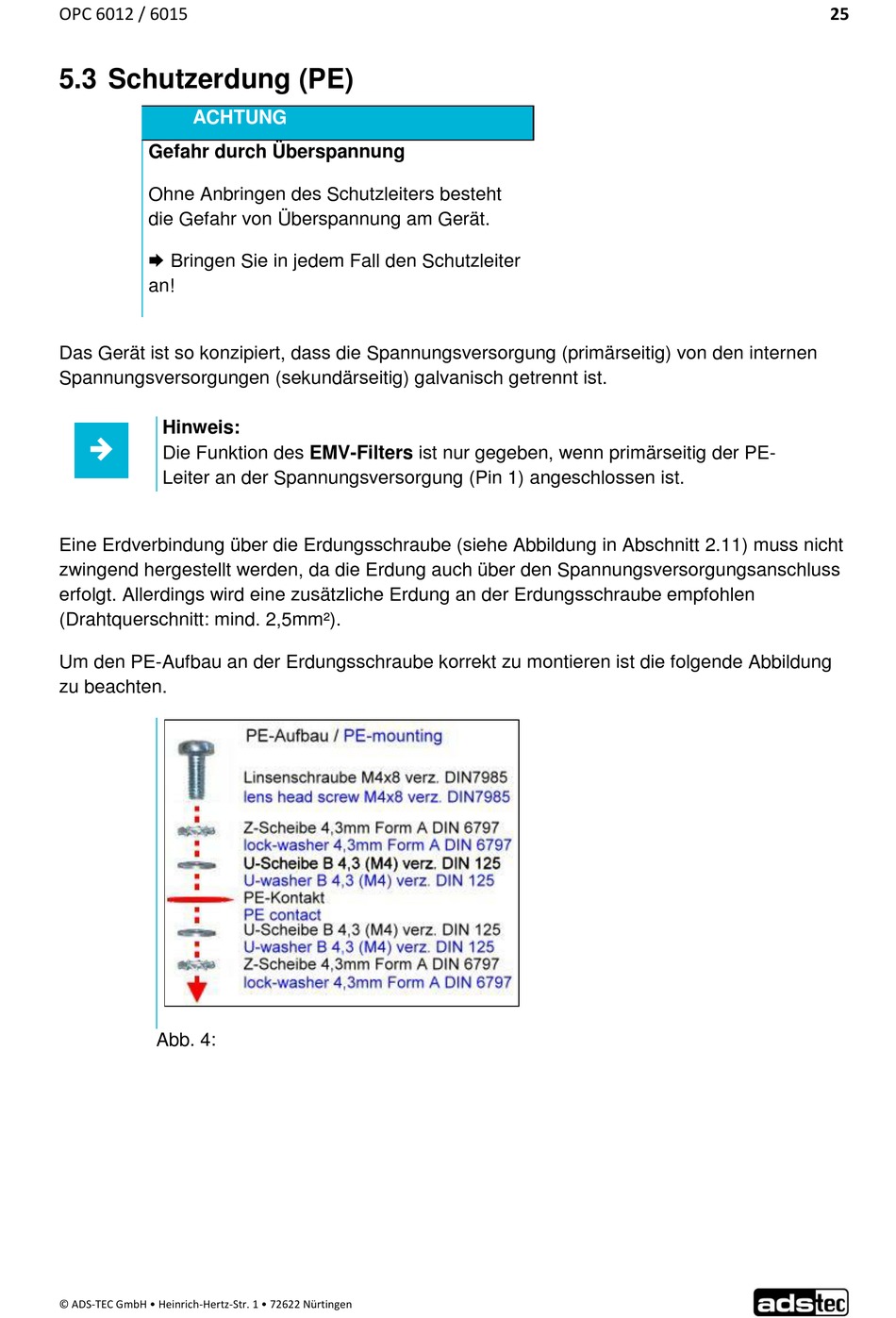

OPC 6012 / 6015
5.3 Schutzerdung (PE)
ACHTUNG
Gefahr durch Überspannung
Ohne Anbringen des Schutzleiters besteht
die Gefahr von Überspannung am Gerät.
Bringen Sie in jedem Fall den Schutzleiter
an!
Das Gerät ist so konzipiert, dass die Spannungsversorgung (primärseitig) von den internen
Spannungsversorgungen (sekundärseitig) galvanisch getrennt ist.
Hinweis:
Die Funktion des EMV-Filters ist nur gegeben, wenn primärseitig der PE-
Leiter an der Spannungsversorgung (Pin 1) angeschlossen ist.
Eine Erdverbindung über die Erdungsschraube (siehe Abbildung in Abschnitt 2.11) muss nicht
zwingend hergestellt werden, da die Erdung auch über den Spannungsversorgungsanschluss
erfolgt. Allerdings wird eine zusätzliche Erdung an der Erdungsschraube empfohlen
(Drahtquerschnitt: mind. 2,5mm²).
Um den PE-Aufbau an der Erdungsschraube korrekt zu montieren ist die folgende Abbildung
zu beachten.
Abb. 4:
os: 27 /D atentechni k/Sc hnittstellen/Autos tar t/Autostart für VMT 60xx @ 1\mod_1246631044840_6.doc @ 5885 @
Pos : 29 /D atentec hni k/Schnitts tell en/USB-Ansc hlus s/U SB-Ansc hl uss für VMT 60xx @ 2\mod_1260457598122_6.doc @ 6860 @
© ADS-TEC GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
25
