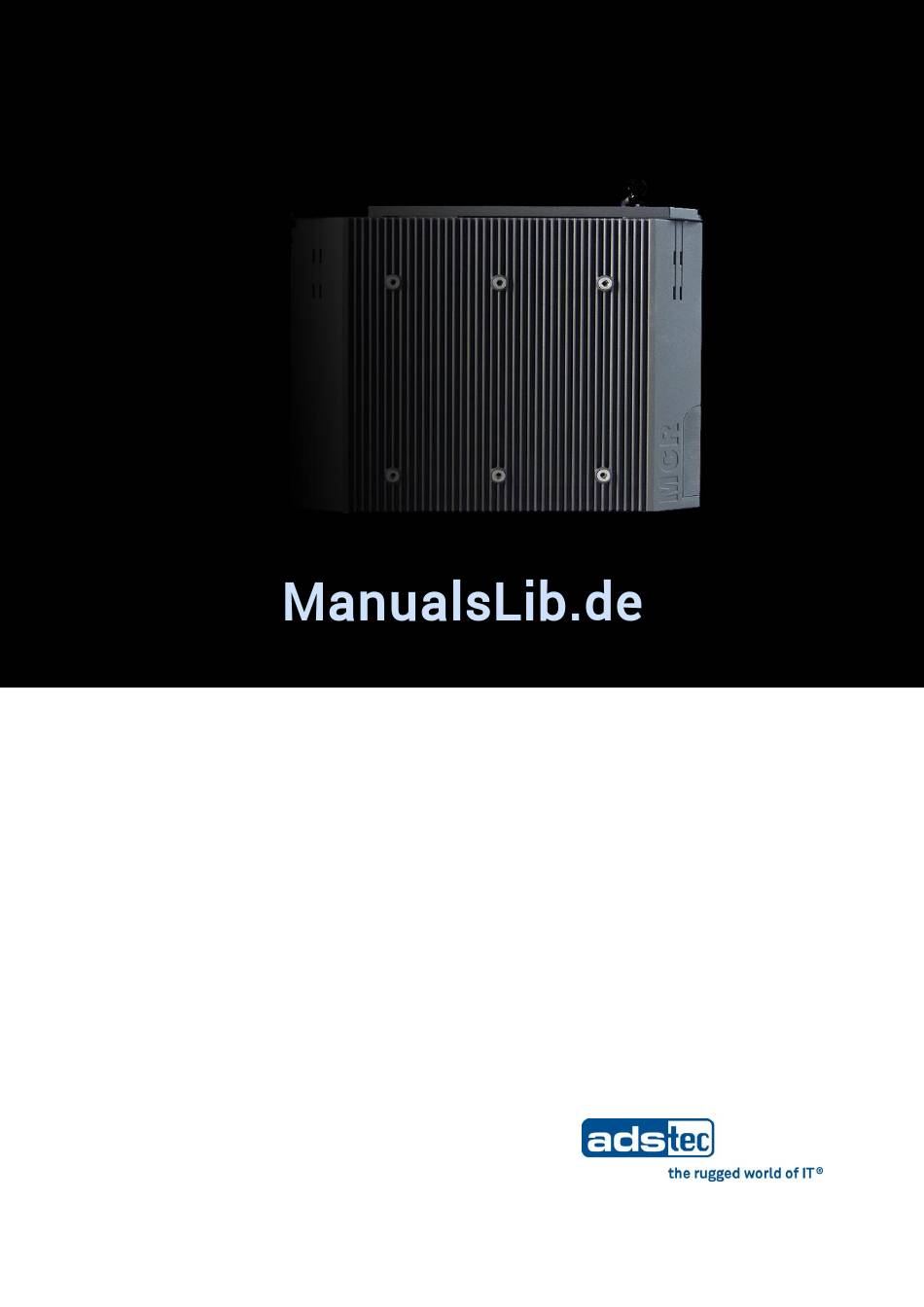

- Seite 1 Version Benutzerhandbuch Industrial PCs MCR5000...
- Seite 2 Industrial PCs MCR5000 Product Portfolio Copyright ads-tec GmbH Heinrich-Hertz-Str. 1 72622 Nürtingen Germany © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
-
Seite 3: Inhaltsverzeichnis
IEEE1394 Firewire 4 Pin (ohne power) ................. 29 Netzwerkanschluss (RJ45) ..................... 29 Serielle Schnittstelle COM (RS232) ..................30 Optionale Funknetzwerkkarte....................30 DVI- Schnittstelle ........................31 AUDIO L / R ..........................32 © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... - Seite 4 Externe Laufwerke ........................34 Technische Details....................35 Rechner Daten ......................... 35 Allgemeine Daten ........................35 Service und Support ....................36 ads-tec Support ........................36 Firmenadresse ......................... 36 Batteriewechsel ....................... 37 Sicherungswechsel....................41 © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
-
Seite 5: Wir Über Uns
Der Bereich Datentechnik entwickelt und fertigt PC-basierte Lösungen und verfügt über ein breites Spektrum an Industrie-PCs, Thin-Clients und embedded-Systemen. ads-tec hat sich auf die Anpassung und Optimierung von Betriebssystemen spezialisiert und entwickelt Softwaretools als Ergänzung zu den angebotenen Hardware-Plattformen. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 6: Anmerkungen
Außerdem werden Tipps und Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung gegeben. , Ä ATEN BBILDUNGEN NDERUNGEN Texte, Daten und Abbildungen sind unverbindlich. Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 7: Warenzeichen
® , PS/2 und VGA sind eingetragene Warenzeichen der IBM Corp. CompactFlash™ und CF™ sind Warenzeichen der SanDisk Corp. Alle sonstigen national und international bekannten Warenzeichen und Produktnamen werden hiermit anerkannt. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 8: Urheberrecht
10 … 85% ohne Kondensat Bei Lagerung Vibration 1 G, 10 … 150 Hz Im Betrieb (DIN EN 60068-2-6) Schock Im Betrieb 15 G, bei einer Halbwelle von 11 ms (DIN EN 60068-2-27) © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 9: Normen
Zur Einhaltung der gesetzlichen EMV-Anforderung müssen die angeschlossenen Komponenten sowie die Kabelverbindungen ebenfalls diesen Anforderungen genügen. Es müssen daher abgeschirmte Bus- und LAN-Kabel mit geschirmten Steckern benutzt und diese gemäß den Hinweisen im Benutzerhandbuch installiert werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 10: Lieferumfang
1 x Schlüsselsatz für Schließblechschloss Optionaler Kabelsatz kann aus folgenden Kabelkomponenten bestehen: 1 x Kaltgerätekabel 1 x Kaltgeräteverlängerungskabel für Monitor / Display 1 x DVI-Kabel 1 x Serielles Null - Modemkabel © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 11: Betriebshinweise
CHÄDEN DURCH UNSACHGEMÄßEN EBRAUCH Weist das Bediensystem offensichtliche Schäden auf, verursacht durch z.B. falsche Betriebs-/ Lagerbedingungen oder unsachgemäße Handhabung, so ist das Gerät umgehend stillzulegen und gegen unbeabsichtigte Inbetriebnahme zu schützen. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 12: Gewährleistung / Reparatur
Montagearbeiten am Gerät sind nur unter gesichertem und spannungsfreien Zustand erlaubt Hinweis: Achten Sie bei der Handhabung elektrostatisch gefährdeter Bauteile auf die relevanten Sicherheitsmaßnahmen (DIN EN 61340-5-1 / DIN EN 61340-5-2) © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 13: Montage
Industrial PCs MCR5000 ONTAGE UßENABMESSUNGEN DES ERÄTS © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 14: Reihenfolge Der Montage
Monitorgröße ≤ 50“ Montageneigung ≤ 30° aus der Lotrechten (0° bei DVD Betrieb!) Monitordatenblatt beachten! Hinweis: Maximales Drehmoment der MCR 5000 Montageschrauben zur Wandbefestigung 5 Nm. Schrauben gleichmäßig anziehen. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... - Seite 15 Sicherheitsbestimmungen der BGV C1 entsprechen. Entsprechende Halterungen müssen oberhalb des MCR 5000 montiert werden. Sobald diese montiert wurden, wird das Gerät an den Halte - / Sicherheitsvorrichtungen eingehängt. (Beispielhaft wie im Bild zu sehen) © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 16 Schraubenlänge = 35 mm. Die 6 Schrauben werden mit der Scheibe direkt unter dem Schraubenkopf durch Bohrungen in der Wand in die Blindnietmuttern im MCR 5000 eingeschraubt und mit 5 Nm festgezogen. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 17 Industrial PCs MCR5000 © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 18 Das Entfernen des Montageblechs erfordert das Aushängen der zuvor angebrachten Halte- / Sicherheitsvorrichtungen. Dabei ist der MCR 5000 von einer weiteren Person zu sichern. Das Montageblech wird nach Entfernen der 2 Sicherungsschrauben vom MCR 5000 ausgehängt. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 19 Monitor befestigt. Horizontale Montage: Achtung: Beim Anbringen des Montageblechs müssen alle sechs Schrauben verwendet werden. Achtung: Vor Montage des Haltebleches am Monitor ist die zulässige Einschraubtiefe der Befestigungsschrauben im Monitorgehäuse zu prüfen. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 20 Montage möglich. Dazu muss der Monitor entsprechend der Herstellervorgaben gedreht montiert werden. Vertikale Montage: Achtung: Der Montageadapter muss bei beiden Montagemöglichkeiten immer zentriert angebracht werden. Prüfen Sie ob ihr Display für einen vertikalen Betrieb zulässig ist. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 21 Der Bildschirm wird mit dem vormontierten Montageblech am MCR 5000 befestigt. Hinweis: Das Bild zeigt das Montageblech aus Sicht des Monitors. Beachten Sie beim Anbringen des Monitors, dass das Monitorblech in die Führungen des MCR 5000 eingeschoben wird. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 22 Industrial PCs MCR5000 Der Monitor muss anschließend über die Haltenocken gesetzt werden. Es ist darauf zu Achten das, dass Montageblech anschließend bündig am MCR 5000 aufliegt. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 23 Anschließend müssen die Halte - / Sicherheitsvorrichtungen wieder in die dafür vorgesehenen Fangösen am Monitor eingehängt werden. Achtung: Abschließend muss die ordnungsgemäße Montage des Monitors mittels Sichtprüfung und leichtem Vorziehen der Monitorunterseite überprüft werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 24 Industrial PCs MCR5000 Das Schliessblech wird, wie im Bild, anhand der beiden Laschen in die dafür vorgesehene Öffnung gesteckt und anschließend am Gerät angedrückt bis das Schloss hörbar und spürbar einrastet. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
-
Seite 25: Inbetriebnahme
Der Leitungsschirm einer Datenleitung muss mit dem Gehäuse des Steckverbinders verbunden sein (EMV). Hinweis: Unter dem embedded Betriebssystem müssen die Schnittstellen explizit freigeschaltet und die Treiber dafür installiert sein, damit diese genutzt werden können. ERFÜGBARE CHNITTSTELLEN © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 26: Kabelmontage
Je nach Farbe und Blinksignal der SYS-LED werden verschiedene Zustände des Gerätes dargestellt. Folgende Signale werden dargestellt: LED grün Gerät ist betriebsbereit (Power ON). LED aus Gerät ist ausgeschaltet. (Power OFF) © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 27: Schnittstellen
Stromaufnahme: 1,85A Max. Einschaltstrom: 100A (230V AC) Achtung: Der geschaltete Netzspannungsausgang AC out darf mit max. 500W belastet werden. AC out: max. 5A / 100V, max. 2,1A / 240V © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 28: Usb-Anschlüsse
Kunststoffabdeckung. Die Abdeckung weist rechts eine Lasche auf die zum Schutz des USB-Anschlusses dient. Hinweis: Alle verfügbaren USB- Schnittstellen haben den USB 2.0 Standard. ISO 7816 EADER NACH Der SIM-Card Reader befindet sich in Vorbereitung für spätere Verwendung. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 29: Ieee1394 Firewire 4 Pin (Ohne Power)
Die Spezifikationen dieser Netzwerktopologie sind dabei zu beachten. Sollten die für die Funktion notwendigen Treiber nicht installiert sein, können diese auf der beiliegenden Service-CD installiert werden. PIN-NUMMER SIGNAL NAME TX + TX - RX + RX - © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 30: Serielle Schnittstelle Com (Rs232)
Spezifikationen dieser Netzwerktopologie sind dabei zu beachten. ads-tec Geräte mit Wireless LAN sind mit einer MiniPCI WLAN Karte mit Atheros Chip ausgestattet. Wird ein Gerät seitens ads-tec mit einem Betriebssystem ausgeliefert, werden auch alle benötigten Gerätetreiber ins System integriert. Unter den Betriebssystemen „Windows XP Professional“... -
Seite 31: Dvi- Schnittstelle
Ground (for +5V) Hot Plug Detect TMDS Data0- TMDS Data0+ TMDS Data0/5 Shield TMDS Clock Shield TMDS Clock+ TMDS Clock- Analog Red Analog Green Analog Blue Analog Horizontal Sync Analog GND Return:(analog RGB) © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 32: Audio L / R
Cinch-Kabeln verbunden werden. Hinweis: Die integrierten Stereo-Lautsprecher können mit der Erweiterung „Internal Speaker Control“ aktiviert, bzw. deaktiviert werden. Eine detaillierte Dokumentation zur Installation der Erweiterung befindet sich auf der mitgelieferten Service-CD. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 33: Laufwerke
Öffnung auf den Sockel gelegt und vorsichtig nach unten gedrückt bis die Vorrichtung einrastet. Anschließend muss das Laufwerk eingeschoben werden. Hinweis: Das DVD-Laufwerk entspricht der Slim-Line Bauart. Achtung: Bei Geräten mit DVD-Laufwerk dürfen diese nur in senkrechter Montageposition bertieben werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 34: Externe Laufwerke
Standardmäßig ist im Gerät ein Laufwerk für Wechselmedien eingebaut. Zusätzlich weist das System USB-Schnittstellen auf, an die ein externes Laufwerk angeschlossen werden kann. Achtung: Das Entfernen eines externen Laufwerkes während Schreib-/Lesevorgänge ist nicht zulässig. Bei Nichtbeachtung kann Datenverlust oder Beschädigung auftreten! © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 35: Technische Details
(DIN EN 60068-2-27) Vibration 1 G, 10 … 150 Hz Im Betrieb (DIN EN 60068-2-6) EN 61000-6-3:2001 + A11:2004 EN61000-6-2:2005 Eine entsprechende CE- Konformitätserklärung kann beim Hersteller auf Anfrage angefordert werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... -
Seite 36: Service Und Support
UPPORT Die Firma ads-tec und Ihre Partnerfirmen bieten Ihren Kunden einen umfassenden Service und Support, die eine schnelle und kompetente Unterstützung bei allen Fragen zu ads-tec Produkten und Baugruppen zur Verfügung stellen. Da die Geräte der Firma ads-tec auch von Partnerfirmen eingesetzt werden, können diese Geräte kundenspezifisch konfiguriert sein. -
Seite 37: Batteriewechsel
Achtung: Wenn ein TFT-/ Plasma– Display montiert wurde, sollte die Demontage von mindestens 2 Personen durchgeführt werden. Vergewissern Sie sich außerdem, dass das TFT-/ Plasma- Display bei einem eventuellen Absturz ausreichend © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... - Seite 38 Das Batteriefach befindet sich an der auf dem Bild markierten Stelle. Ö FFNEN DES ATTERIEFACHS 1) Um das Batteriefach zu öffnen, entfernen Sie die Sicherungsschraube des Batteriefach- deckels mit einem geeigneten Schraubendreher. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 39 Setzen Sie die Batterie unter Berücksichtigung der korrekten Polung wieder ein. Achtung: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt oder falsch eingesetzt wird. Beachten Sie die Bestimmungen zur umweltgerechten Entsorgung von gebrauchten Batterien. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
- Seite 40 Setzen Sie zunächst den Sicherungsbügel auf die neu eingesetzte Batterie. Verschrauben Sie anschließend Batteriefachdeckel und MCR 5000 Gehäuse. Beachten beim Anbringen Montageadapters notwendigen Sicherheitsmaßnahmen. Genauere Informationen zum Aufbau des MCR 5000 mit TFT-/ Plasma- Display können dem Benutzerhandbuch entnommen werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
-
Seite 41: Sicherungswechsel
Werkzeug (Schraubendreher) in den rot markierten Bereich wie auf dem Bild gekennzeichnet um den Sperr-Mechanismus zu lösen. Halten Sie den Sicherungshalter leicht eingedrückt und drehen Sie ihn bis zur Einkerbung am Gerät. Der Sicherungshalter kann nun entfernt werden. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen... - Seite 42 Vorrichtung. Verschliessen Sie anschließend den Sperr-Mechanismus mit einem geeigneten Werkzeug (Schraubendreher), indem Sie den Sicherungshalter leicht eindrücken und ihn in die Ausgangsposition drehen. Vergewissern Sie sich außerdem über den korrekten Sitz des Sicherungshalters. © ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen...
