1. Hinweis zur Konformität
Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen mit den folgenden
Europäischen Richtlinien an diesem Gerät die CE-Kennzeichnung angebracht
wurde:
2011/65/EG, RoHs-Richtlinie
2004/108/EG, EMV-Richtlinie
1999/5/EG, R&TTE-Richtlinie
2006/95/EG, Niederspannungsrichtlinie
Eine entsprechende EG-Konformitätserklärung wird für die zuständige Behörde
beim Hersteller bereitgehalten und kann auf Anfrage eingesehen werden.
Die EG Konformitätserklärung kann unter
http://www.ads-tec.de/support/support-anfrage.html angefordert werden und steht
unter http://www.ads-tec.de/support/download/eg-konformitaetserklaerung.html
zum Download bereit.
2.Montage
2.1 Befestigung in der Montagestelle OPC7008/OPC8008
Bevor das Gerät eingebaut werden kann, müssen die Befestigungsschrauben der
Spannelemente soweit aufgeschraubt werden, bis sich diese öffnen.
(Pos. 1 - Pos. 2).
Hinweis:
Die Spannelemente können mit einem Inbusschlüssel (3)
geöffnet werden.
Positionieren Sie das Gerät nun in der Montagestelle.
ACHTUNG
Um das Gerät korrekt zu positionieren sollten die geöffneten
Spannelemente beim Einsetzen in die Montagestelle
zurückgehalten werden.
1
Nachdem das Gerät eingebaut ist, ziehen Sie die Schrauben der
Spannelemente handfest an.
(Pos. 3)
2.2 Befestigung in der Montagestelle für Geräte mit Quick-Snap Technologie
Ausschnitt gemäß des Einbauausschnitts (siehe 1.3) in den Montageort
einbringen.
Das Gerät in den erzeugten Ausschnitt einschieben.
Die Spannriegel müssen vollständig nach Einschieben des Gerätes wieder
ausgefahren sein.
Anschließend sind alle Madenschrauben schrittweise über Kreuz handfest
zu verschrauben.
2.3 Einbauausschnitt für OPC7000/OPC8000 Serie
Hinweis:
Sehr geehrter ads-tec Kunde,
Sie finden alle aktuellen Dokumentationen, Treiber und
Tools auf unserer Website
www.ads-tec.de/
Ihr ads-tec Team

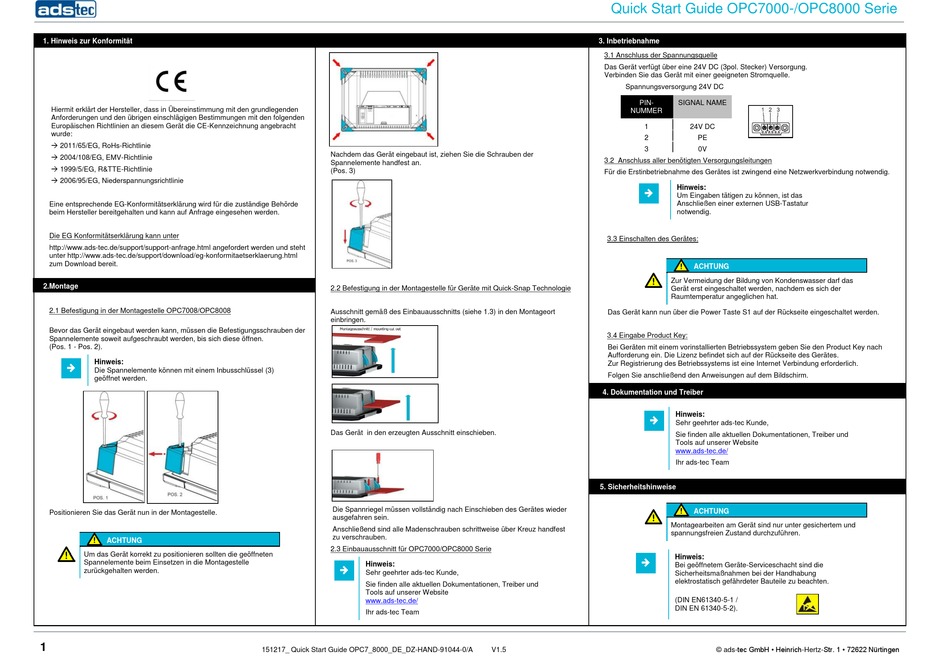

151217_ Quick Start Guide OPC7_8000_DE_DZ-HAND-91044-0/A
Quick Start Guide OPC7000-/OPC8000 Serie
3. Inbetriebnahme
3.1 Anschluss der Spannungsquelle
Das Gerät verfügt über eine 24V DC (3pol. Stecker) Versorgung.
Verbinden Sie das Gerät mit einer geeigneten Stromquelle.
Spannungsversorgung 24V DC
PIN-
NUMMER
1
2
3
3.2 Anschluss aller benötigten Versorgungsleitungen
Für die Erstinbetriebnahme des Gerätes ist zwingend eine Netzwerkverbindung notwendig.
3.3 Einschalten des Gerätes:
Zur Vermeidung der Bildung von Kondenswasser darf das
Gerät erst eingeschaltet werden, nachdem es sich der
Raumtemperatur angeglichen hat.
Das Gerät kann nun über die Power Taste S1 auf der Rückseite eingeschaltet werden.
3.4 Eingabe Product Key:
Bei Geräten mit einem vorinstallierten Betriebssystem geben Sie den Product Key nach
Aufforderung ein. Die Lizenz befindet sich auf der Rückseite des Gerätes.
Zur Registrierung des Betriebssystems ist eine Internet Verbindung erforderlich.
Folgen Sie anschließend den Anweisungen auf dem Bildschirm.
4. Dokumentation und Treiber
5. Sicherheitshinweise
Montagearbeiten am Gerät sind nur unter gesichertem und
spannungsfreien Zustand durchzuführen.
V1.5
SIGNAL NAME
24V DC
PE
0V
Hinweis:
Um Eingaben tätigen zu können, ist das
Anschließen einer externen USB-Tastatur
notwendig.
ACHTUNG
Hinweis:
Sehr geehrter ads-tec Kunde,
Sie finden alle aktuellen Dokumentationen, Treiber und
Tools auf unserer Website
www.ads-tec.de/
Ihr ads-tec Team
ACHTUNG
Hinweis:
Bei geöffnetem Geräte-Serviceschacht sind die
Sicherheitsmaßnahmen bei der Handhabung
elektrostatisch gefährdeter Bauteile zu beachten.
(DIN EN61340-5-1 /
DIN EN 61340-5-2).
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
