OPC 6012 / 6015

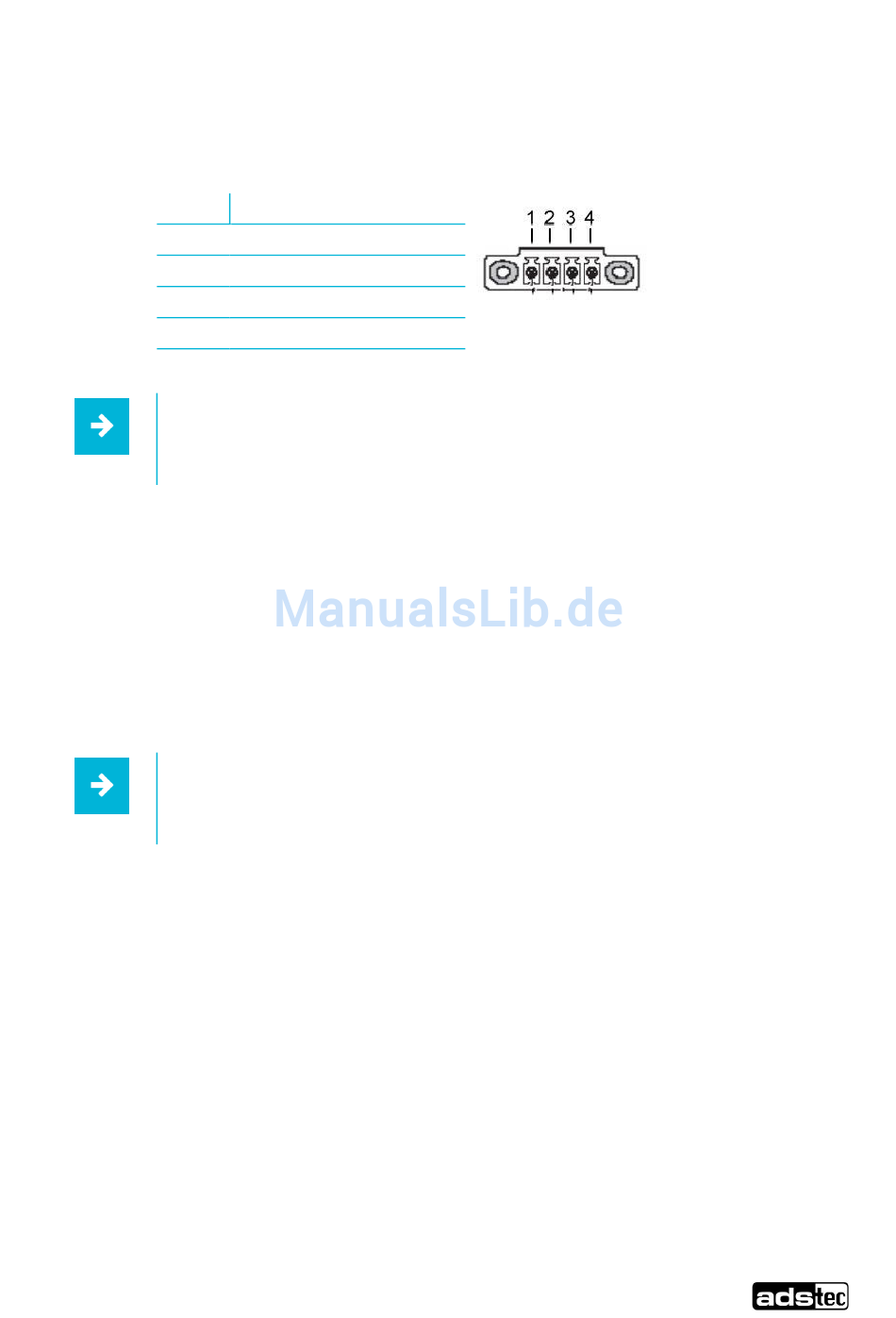

5.2 Spannungsversorgung 24 VDC
Die Versorgungsspannung wird über eine Durchführungsklemme mit Schraubanschluss
(Phoenix Contact COMBICON MC 1,5/4-STF3.81) zugeführt (Bild zeigt Buchse im Gerät).
Pin
1
2
3
4
Hinweis:
Der Zündungskontakt (Pin 3) ist hardwareseitig vorhanden, wird aber
standardmäßig vom Betriebssystem nicht ausgewertet.
Spannungstoleranz: 24 VDC ±20%.
Stromaufnahme
Die Stromaufnahme des Geräts hängt von der Ausstattung ab (Heizung, WLAN ...)
̶
Einschaltstrom 7 A (1 ms)
̶
Standby Stromaufnahme 0,25 mA
̶
Normaler Betrieb 1,3 A ohne Heizung (ohne zusätzliche Belastung der USB-Ports und
ohne +5V Versorgung des Scanners)
Hinweis:
Die Absicherung der Spannungsversorgung kann mit bis zu 4 A träge
erfolgen.
© ADS-TEC GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
Signal
PE (siehe Abschnitt 5.3)
0V
(Zündungskontakt)
24 VDC
24
