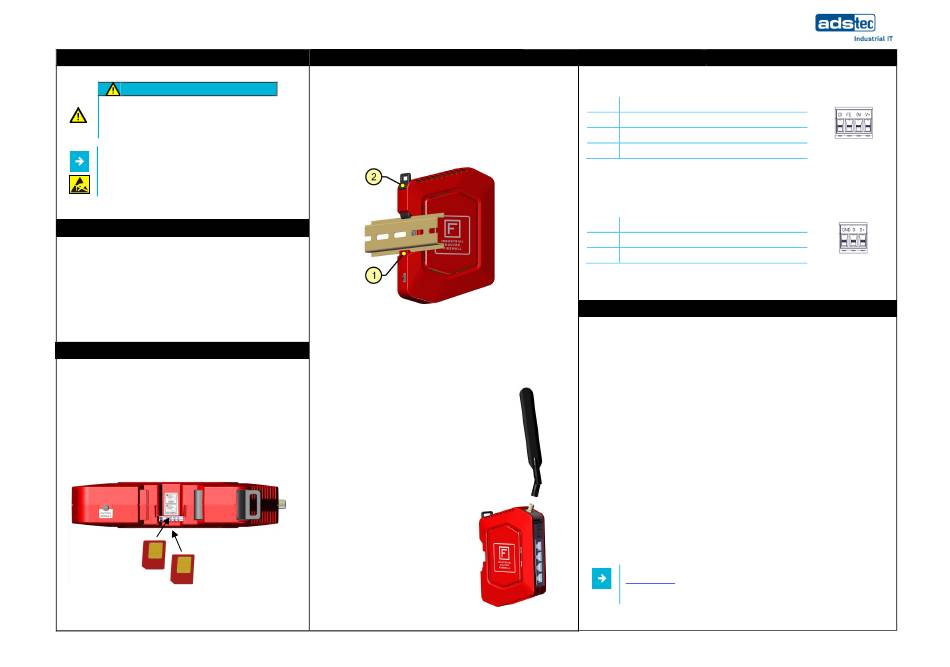

ADS-tec IRF14 1-Serie Schnellstartanleitung

Schnellstartanleitung IRF14x1
1. Sicherheit
ACHTUNG
Personen- und Sachschäden durch unsachgemäße
Handhabung
Montage- und Servicearbeiten am Gerät sind nur in
gesichertem und spannungsfreiem Zustand erlaubt!
Hinweis:
Achten Sie bei der Handhabung elektrostatisch
gefährdeter Bauteile auf die relevanten
Sicherheitsmaßnahmen gemäß DIN EN 61340-5-1/-2.
2. Lieferumfang
1 x Industrial Router & Firewall Typ IRF14x1
1 x 4-poliger Stecker für Spannungsversorgung und digitalen Eingang
1 x 3-poliger Stecker für RS-485
1 x Schnellstartanleitung (dieses Dokument)
Optional:
1 x Mobilfunkantenne
3. Optional: SIM-Karte / Smartcard einlegen
Verwendet werden können SIM-Karten und Smartcards (SC) im Format
ID-000 gemäß ISO 7816 (25x15 mm).
Die SIM-Karte für den Mobilfunk muss im oberen Steckplatz (SIM1)
gesteckt werden.
Die Smartcard (128 kB) ist für ein Backup der Konfigurationsdaten oder
für die Verbindung zu Big-LinX vorgesehen und muss im unteren Steckplatz
gesteckt werden.
• Stecken Sie die Karte(n) in der gezeigten Ausrichtung in den
Doppelschacht.
DZ-HAND-91072-0/B 2021-03-10
4. Montage
4.1 An Hutschiene anbringen
1. Setzen Sie die IRF von unten schräg an der Hutschiene an (1).
2. Ziehen Sie die Hutschienenverriegelung (2) mit einem Schraubendreher nach
oben, drücken das Gerät oben an die Hutschiene und entfernen den
Schraubendreher.
3. Die Hutschienenverriegelung springt in ihre Ausgangsposition zurück.
4. Überprüfen Sie den Sitz der IRF an der Hutschiene.
4.2 Von Hutschiene lösen
Um die IRF von der Hutschiene zu lösen, ziehen Sie die
Hutschienenverriegelung (2) mit einem Schraubendreher nach oben und
kippen das Gerät nach schräg unten weg.
4.3 Optional: Mobilfunkantenne anbringen
Schrauben Sie die Mobilfunkantenne direkt oder
über ein SMA-Verlängerungskabel auf den
Antennenanschluss.
V1.1
5. Installation
5.1 Spannungsversorgung
DI Digitaler Eingang (Funktion konfigurierbar)
FE Funktionserde (erforderlich für EMV)
0V Bezugspotenzial 0 V
V+ Versorgungsspannung +24 VDC ± 20 %
5.2 RS-485 (EIA-485) für Modbus-RTU
Der Feldbusknoten ist galvanisch getrennt von der Spannungsversorgung der IRF.
Seine elektrische Busbelastung beträgt 1/8 Einheit (Unit load = 1/8).
GND Bezugspotenzial (Common) für die Datensignale
D- Invertiertes Datensignal
D+ Nicht-invertiertes Datensignal
6. Erstinbetriebnahme
6.1 IRF an einen PC anschließen
Für die Erstinbetriebnahme muss die IRF an einen PC angeschlossen werden.
Verbinden Sie den Anschluss LAN1 der IRF mithilfe eines Patchkabels mit Ihrem PC.
6.2 Konfiguration des LAN-Netzwerkadapters Ihres PCs
Öffnen Sie die Eigenschaften-Karte des verwendeten Netzwerkadapters und tragen folgende
Parameter ein:
IP-Adresse: 192.168.0.100
Subnetzmaske: 255.255.255.0
Die letzte Ziffernfolge muss eine Zahl zwischen 1 und 253 sein, in diesem Beispiel „100".
6.3 Aufruf des Webinterface der IRF
Um das Webinterface des Geräts zu öffnen, starten Sie Ihren Web-Browser.
Geben Sie folgende IP-Adresse in die Adresszeile des Browsers ein:
http://192.168.0.254
Bestätigen Sie Ihre Eingabe. Geben Sie die Default-Zugangsdaten ein:
admin
Benutzername:
Passwort: admin
Das Webinterface des Geräts öffnet sich. Folgen Sie den Anweisungen des Inbetriebnahme-
Assistenten.
Weitere Informationen sowie Zubehör finden Sie auf unserer Website
www.ads-tec.de
