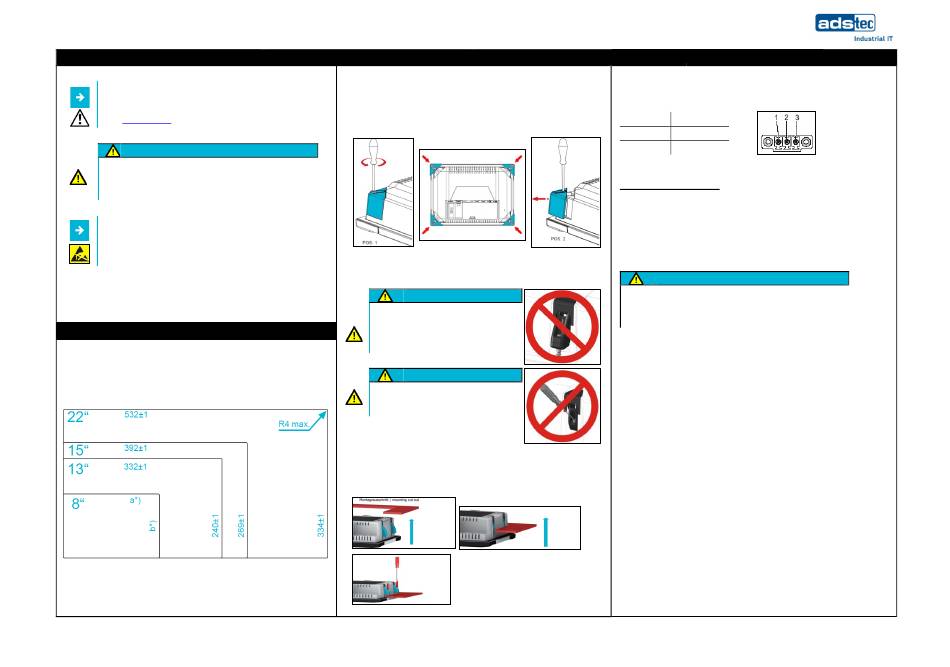

ADS-tec OPC7000 serie Schnellstartanleitung

Schnellstartanleitung OPC7000 / OPC8000 – 8", 13", 15", 22"
1. Sicherheit
Hinweis:
Diese Schnellstartanleitung dient dem Überblick über die
wesentlichen Inbetriebnahmeschritte. Vor Beginn der Arbeiten muss
die vollständige Betriebsanleitung gelesen werden,
siehe www.ads-tec.de
ACHTUNG
Personen- und Sachschäden durch unsachgemäße
Handhabung
Montage- und Servicearbeiten am Gerät sind nur in gesichertem und
spannungsfreiem Zustand erlaubt!
Hinweis:
Achten Sie bei der Handhabung elektrostatisch gefährdeter
Bauteile auf die relevanten Sicherheitsmaßnahmen gemäß DIN EN
61340-5-1/-2.
2. Einbau
2.1 Einbauausschnitt
Das Gerät ist für den Einbau vorgesehen. Der Einbauort muss von hinten zugänglich
sein.
Die Wandstärke des Einbauortes muss zwischen 2 und 13 mm betragen. Wir
empfehlen mind. 3 mm für eine korrekte Montage und IP65 frontseitig.
a*) OPC7008 = 240±1 mm / OPC8008 = 242±1 mm
b*) OPC7008 = 176±1 mm / OPC8008 = 178±1 mm
DZ-HAND-91044-0/B 2019-11-11
2.2 Einbau OPC7008 / OPC8008
1. Befestigungsschrauben der Spannelemente lösen (Inbus 3 mm), bis sich die
Spannelemente durch Federdruck nach außen bewegen.
2. Gerät mit eingedrückten Spannelementen in den Einbauausschnitt einsetzen.
3. Spannelemente nach außen ziehen. Befestigungsschrauben handfest anziehen.
2.3 Befestigung aller anderen Modelle mit Quick-Snap-Haken
ACHTUNG
Schäden am Gerät
Die Madenschraube des Quick-Snap Elements
darf beim Einklappen nicht herausragen,
sondern muss bündig mit dem Spannelement
abschließen!
ACHTUNG
Schäden am Touchscreen
Im eingeklappten Zustand dürfen die
Madenschrauben nicht eingeschraubt werden!
1. Gerät in den Einbauausschnitt einschieben.
2. Darauf achten, dass die Schnapphaken nach dem Einschieben vollständig
ausgefahren sind.
3. Die Madenschrauben schrittweise über Kreuz handfest anziehen.
V2.0
3. Inbetriebnahme
3.1 Spannungsversorgung
1 +24 VDC
2 PE
3 0 V
3.2 Tastatur und Netzwerk
Für die Erstinbetriebnahme des Gerätes ist zwingend eine Netzwerkverbindung
notwendig.
Um Eingaben tätigen zu können, ist das Anschließen einer externen USB-Tastatur
notwendig.
3.3 Einschalten
ACHTUNG
Gefahr von Kurzschlüssen und Geräteschäden im Falle von
Kondenswasser!
Das Gerät darf erst eingeschaltet werden, nachdem es sich der
Raumtemperatur angeglichen hat.
• Das Gerät kann über den Schalter S1 auf der Rückseite
eingeschaltet werden.
3.4 Eingabe Product Key
Bei Geräten mit einem vorinstallierten Betriebssystem geben Sie den Product Key nach
Aufforderung ein. Die Lizenz befindet sich auf der Rückseite des Gerätes.
Zur Registrierung des Betriebssystems ist eine Internet-Verbindung erforderlich. Folgen
Sie anschließend den Anweisungen auf dem Bildschirm.
© ads-tec Industrial IT GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen • Germany
