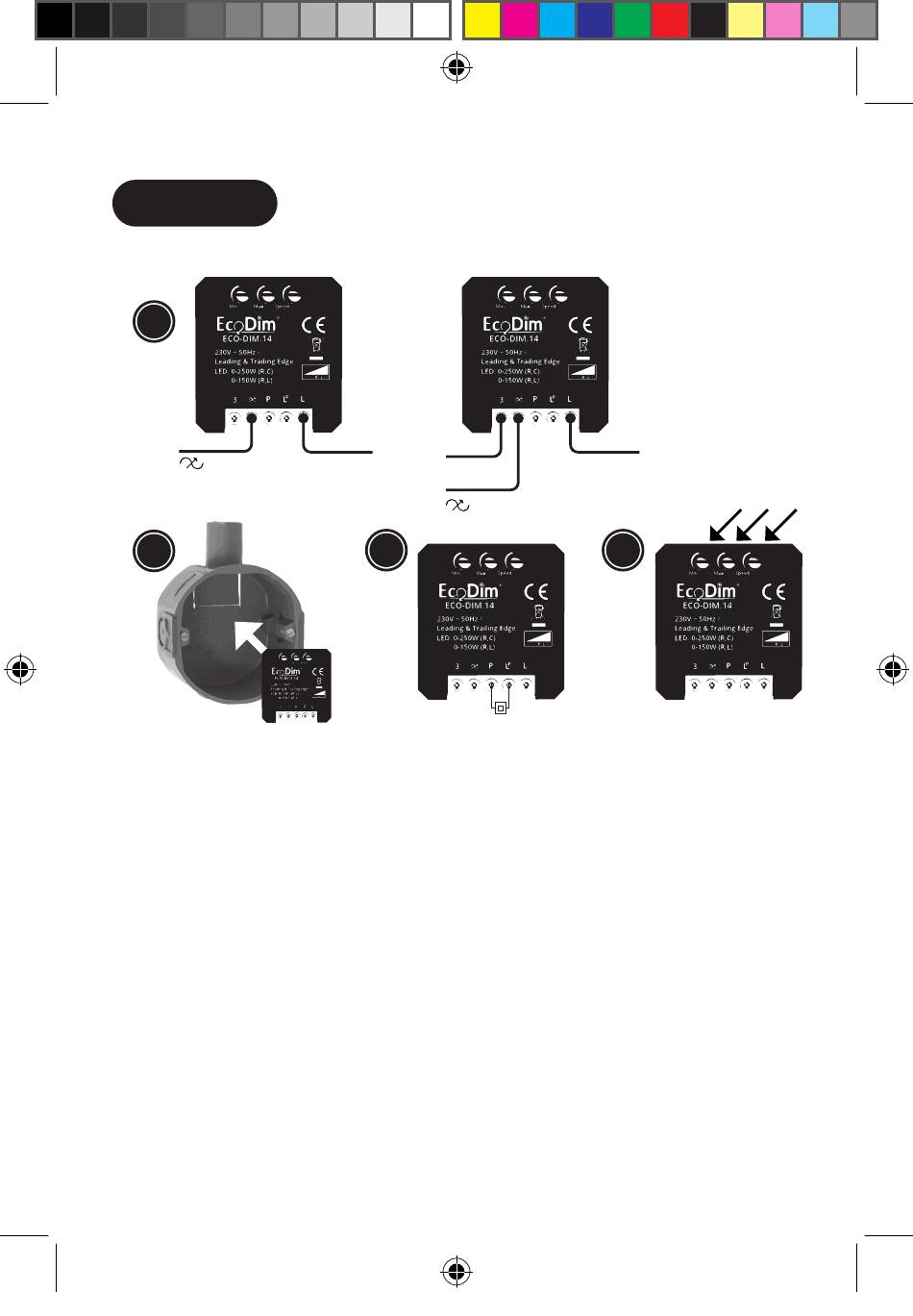

Installatie
2-draads aansluiting
1
2
Stap 1
Zorg er altijd voor dat de elektriciteit tijdens de installatie is uitgeschakeld. Sluit vervolgens
de stroomdraden aan zoals aangegeven onder 'Installatie' .
Stap 2
Installeer de dimmer nu in de inbouwdoos.
Stap 3
Sluit de "P" poort aan op poort "L
Stap 4
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan middels de pulsschakelaar.
Stel nu de MIN, MAX en SPEED in, zoals aangegeven onder 'Min. lichtniveau instellen' ,
'Max. lichtniveau instellen' & 'Dim snelheid instellen'.
ECO-DIM.14 Push Dimmer Handleiding.indd 5 ECO-DIM.14 Push Dimmer Handleiding.indd 5
draad
L draad
3
" .
P
3-draads aansluiting
L draad
N draad
draad
4
MIN MAX SPEED
