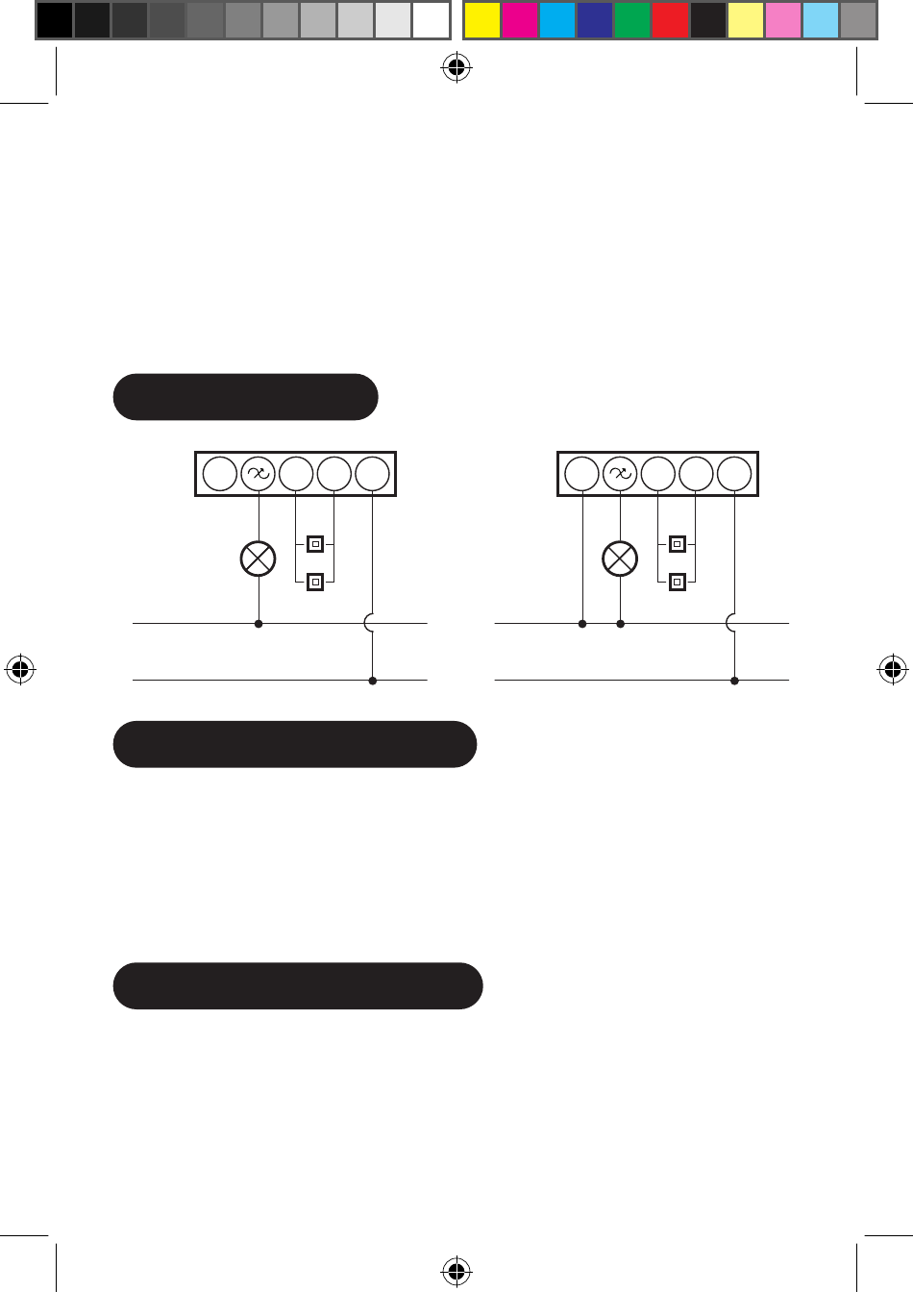

Anschlussbeispiel

2-Draht-
Anschluss
N Kabel
L Kabel
Min. Lichtstärke einstellen
Schalten Sie die Beleuchtung mit dem Universaltaster ein. Drücken Sie dann den
Universaltaster, bis die Lichtleistung auf dem Mindestwert ist. Blinken deine Lichter?
Drehen Sie dann das MIN-Potentiometer langsam mit einem Schraubendreher nach rechts,
bis Sie ein stabiles Licht erhalten. Ist das Licht schon stabil? Drehen Sie dann für eine noch
bessere Dimmbarkeit das MIN-Potentiometer langsam nach links, bis kurz vor dem Punkt
die Lichter zu blinken beginnen. Das ist die beste Dimmbarkeit der LED-Lampen.
Max. Lichtstärke einstellen
Schalten Sie die Beleuchtung mit dem Universaltaster ein. Drücken Sie dann den
Universaltaster, bis die Lichtleistung auf dem Mindestwert ist. Blinken deine Lichter?
Drehen Sie dann das MAX-Potentiometer langsam mit einem Schraubendreher nach links,
bis Sie ein stabiles Licht erhalten. Ist das Licht schon stabil? Drehen Sie dann für eine noch
bessere Dimmbarkeit das MAX-Potentiometer langsam nach rechts, bis kurz vor dem Punkt
die Lichter zu blinken beginnen. Das ist die beste Dimmbarkeit der LED-Lampen.
ECO-DIM.14 Push Dimmer Handleiding.indd 11 ECO-DIM.14 Push Dimmer Handleiding.indd 11
Dies ist ein Zwei- oder dreidraht-Dimmer und muss wie unter der Überschrift
'Schaltplan' dargestellt angeschlossen werden.
Die Installation des Dimmers an einem 230V-Netz muss von einem qualifizierten
Fachmann unter Berücksichtigung der nationalen Vorschriften durchgeführt werden.
Stellen Sie sicher, dass bei allen Arbeiten der Strom abgeschaltet ist.
Es darf nicht mehr als ein Dimmer parallel geschaltet werden.
3 P L
P
L
3-Draht-
Anschluss
N Kabel
L Kabel
3 P L L
P
