Let op:
•
•
•

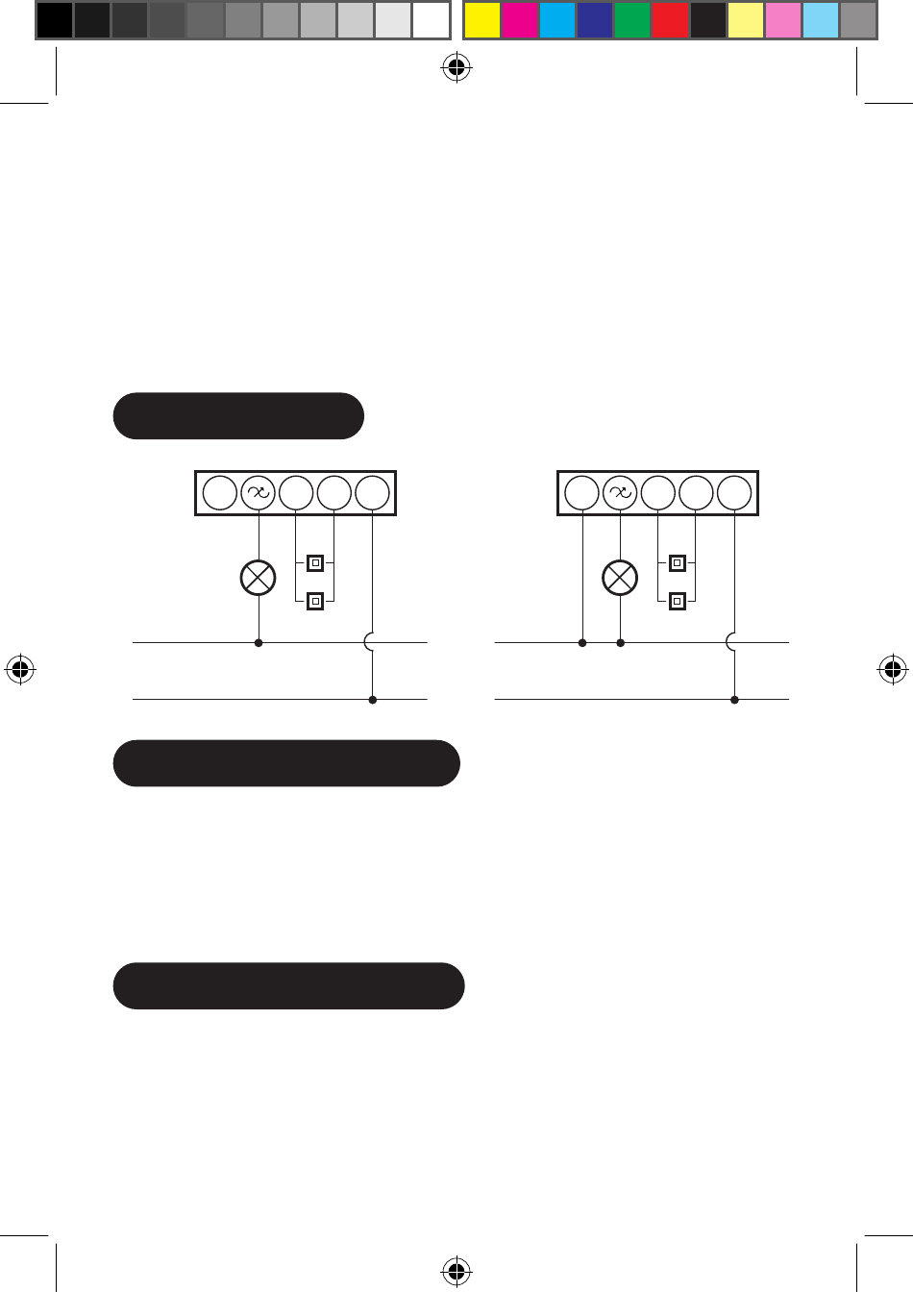

Aansluitschemas
2-draads
aansluiting
N draad
L draad
Min. lichtniveau instellen
Schakel de verlichting in via de puls schakelaar. Gaan de lampen knipperen op de laagste
dimstand? Draai dan de MIN potmeter langzaam naar rechts voor stabiel licht. Is het licht al
stabiel? Draai de MIN potmeter dan langzaam naar links voor een nog betere dimbaarheid,
tot net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de
led lampen.
Max. lichtniveau instellen
Schakel de verlichting in via de puls schakelaar. Gaan de lampen knipperen op de hoogste
dimstand? Draai dan de MAX potmeter langzaam naar links voor stabiel licht. Is het licht al
stabiel? Draai de MAX potmeter dan langzaam naar rechts voor een nog betere dimbaar-
heid, tot net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van
de led lampen.
ECO-DIM.14 Push Dimmer Handleiding.indd 3 ECO-DIM.14 Push Dimmer Handleiding.indd 3
Deze twee- of driedraadsdimmer dient aangesloten te worden zoals onder het kopje
'Aansluitschemas' staat weergegeven.
Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
Er kan niet meer dan één dimmer parallel worden geschakeld.
3 P L
P
L
3-draads
aansluiting
N draad
L draad
3 P L L
P
