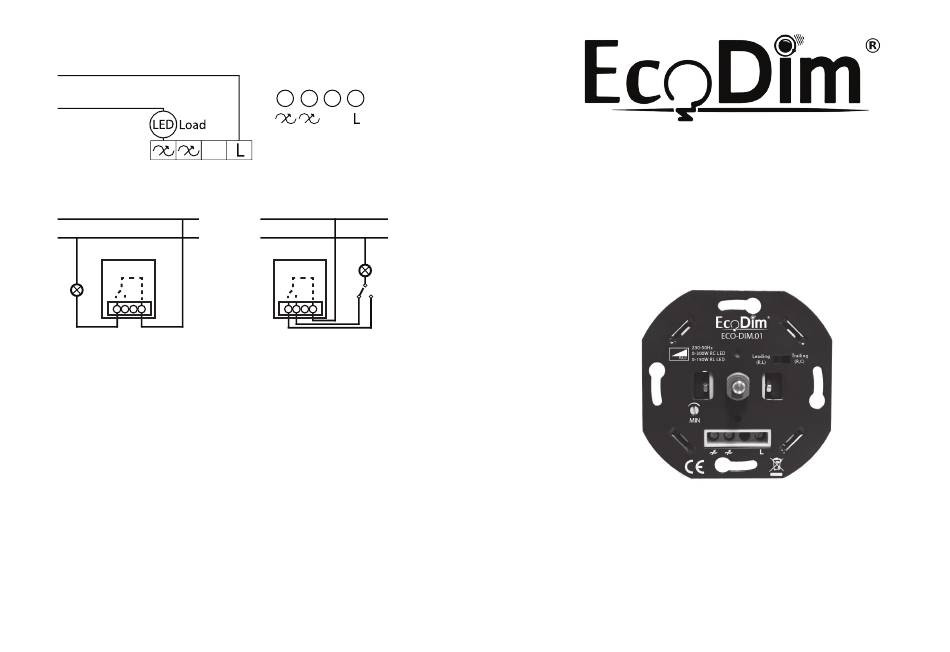

Aansluitschema
(Fasedraad, vaak bruin)
L Line
N Line
(Schakeldraad, vaak
Zwart)
Enkelpolige schakeling
L Line
L Line
N Line
N Line
MIN instellen
Gebruik de MIN meters om het minimale lichtniveau en -stabiliteit in te
stellen.
Min. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links
voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
knipperen. Dat is de beste dimbaarheid van deze led lampen.
Aansluitpunten
Wisselschakeling
L Line
L Line
N Line
N Line
Handleiding
Led dimmer fase aan- en afsnijding (R, L, C)
ECO-DIM.01
Let op:
- Dit is een tweedraadsdimmer en dient aangesloten te worden zoals onder het
kopje aansluitschema staat weergegeven.
- Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
- U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens vanuit
twee punten dezelfde lading te bedienen.
