7
MONTAGEHILFE GUSSHAUBE

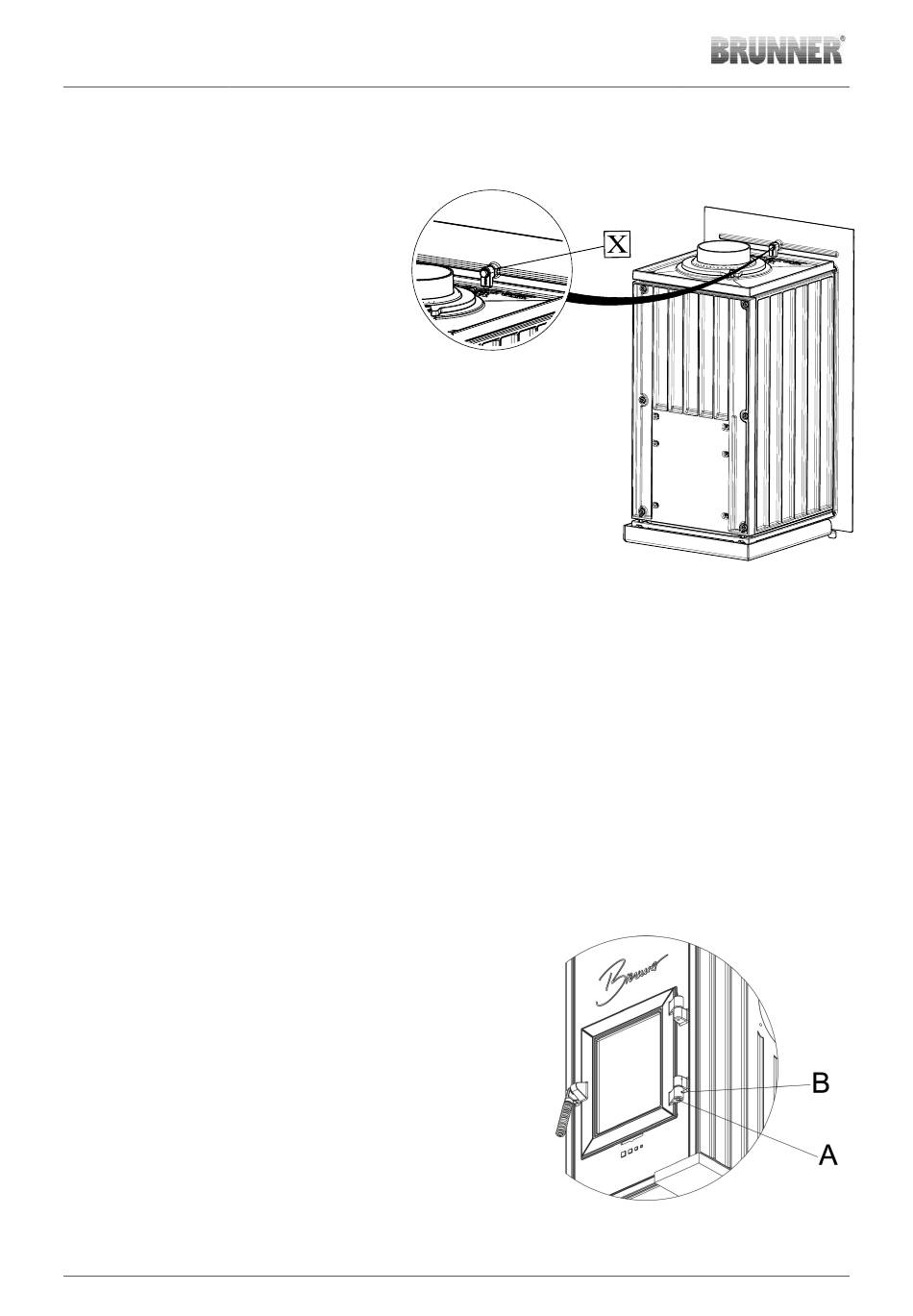

Der Klemmbügel (X) dient dazu, bei der
Montage der Gusshaube diese nach vor-
ne in die Dichtung zur Front zu ziehen.
Der Klemmbügel kann nach Montage der
Gusshaube demontiert werden.
Wir empfehlen den Klemmbügel zu ent-
fernen, da bei montiertem Klemmbügel
die Frontplatte für Servicearbeiten nicht
von vorne demontiert werden kann!
8
AUFBAU
Sie müssen den Heizeinsatz auf einem geeigneten, ebenen Untergrund bzw. Tragrahmen lotrecht aufstellen.
Bei Bedarf können Sie einen Verbrennungsluftstutzen als Zubehör bestellen und vor Ort montieren. Unbe-
dingt notwendig ist der Verbrennungsluftstutzen bei Verwendung der elektronischen Ofensteuerung und bei
Aufbau einer Ofenanlage mit Außenluftzufuhr.
Unterhalb des Verbrennungseinlasses ist ein Freiraum von mindestens 10 cm erforderlich um die notwendi-
ge Verbrennungsluft direkt aus dem Aufstellraum zu beziehen.
Beachten Sie die Masse der gesamten Ofenanlage. Sollte die zulässige Deckenlast überschritten werden,
sehen Sie geeignete Maßnahmen zur Lastverteilung vor.
Die Türschließung kann mit einem Innensechskantschlüssel 8
mm eingestellt werden.
Durch Lösen der seitlichen Schaftschraube B die Fixierung der
Türfeder aufheben. Nun kann durch Drehen der Innensechs-
kantschraube A nach links oder rechts die Türschließung straf-
fer oder sanfter eingestellt werden.
Die Schaftschraube B wieder anziehen.
10
