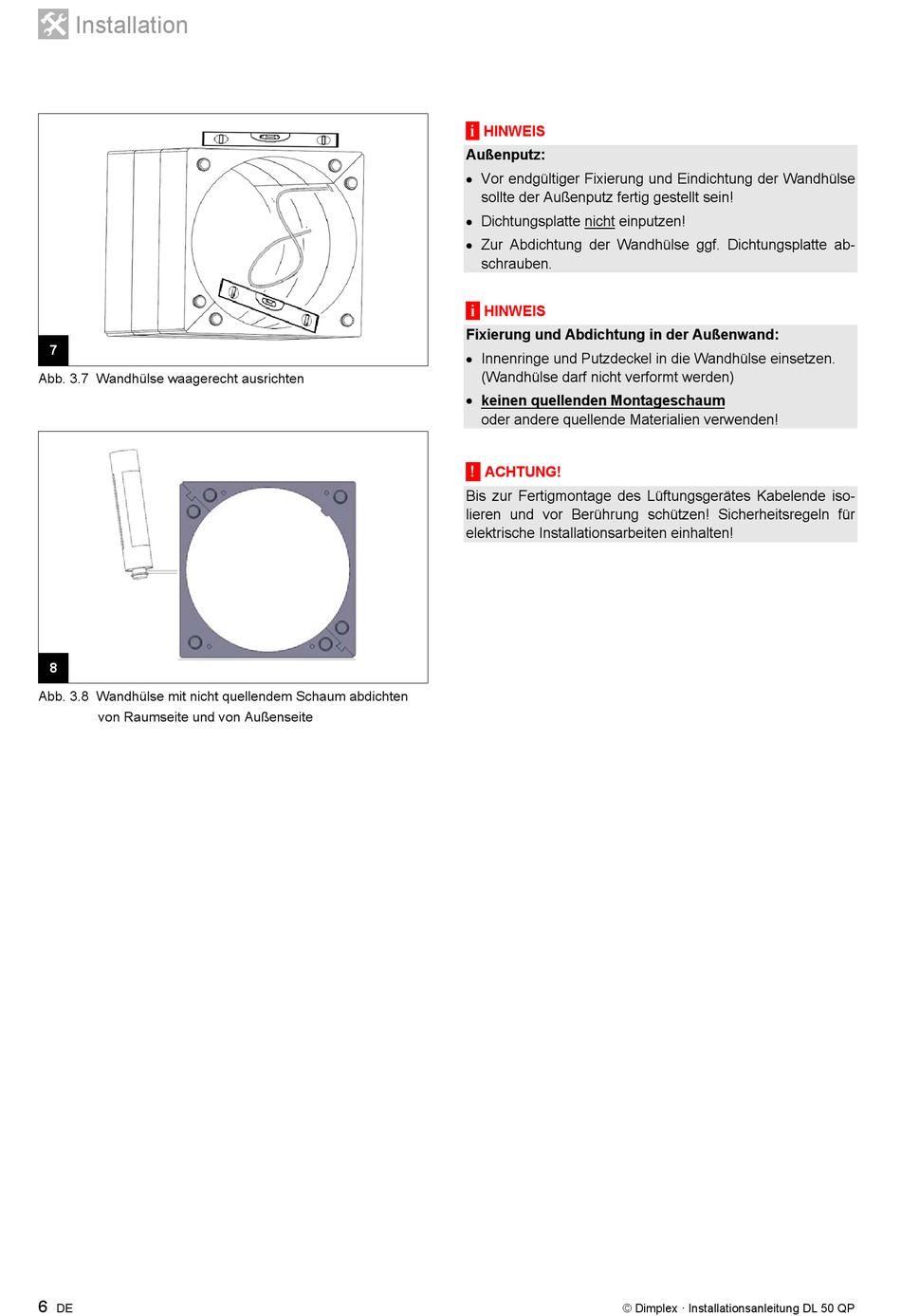

Dimplex DL 50 QP Installationsanleitung Seite 6


Installation
7
Abb. 3.7 Wandhülse waagerecht ausrichten
8
Abb. 3.8 Wandhülse mit nicht quellendem Schaum abdichten
von Raumseite und von Außenseite
6
DE
i
HINWEIS
Außenputz:
 Vor endgültiger Fixierung und Eindichtung der Wandhülse
sollte der Außenputz fertig gestellt sein!
 Dichtungsplatte nicht einputzen!
 Zur Abdichtung der Wandhülse ggf. Dichtungsplatte ab-
schrauben.
i
HINWEIS
Fixierung und Abdichtung in der Außenwand:
 Innenringe und Putzdeckel in die Wandhülse einsetzen.
(Wandhülse darf nicht verformt werden)

keinen quellenden Montageschaum
oder andere quellende Materialien verwenden!
!
ACHTUNG!
Bis zur Fertigmontage des Lüftungsgerätes Kabelende iso-
lieren und vor Berührung schützen! Sicherheitsregeln für
elektrische Installationsarbeiten einhalten!
