3

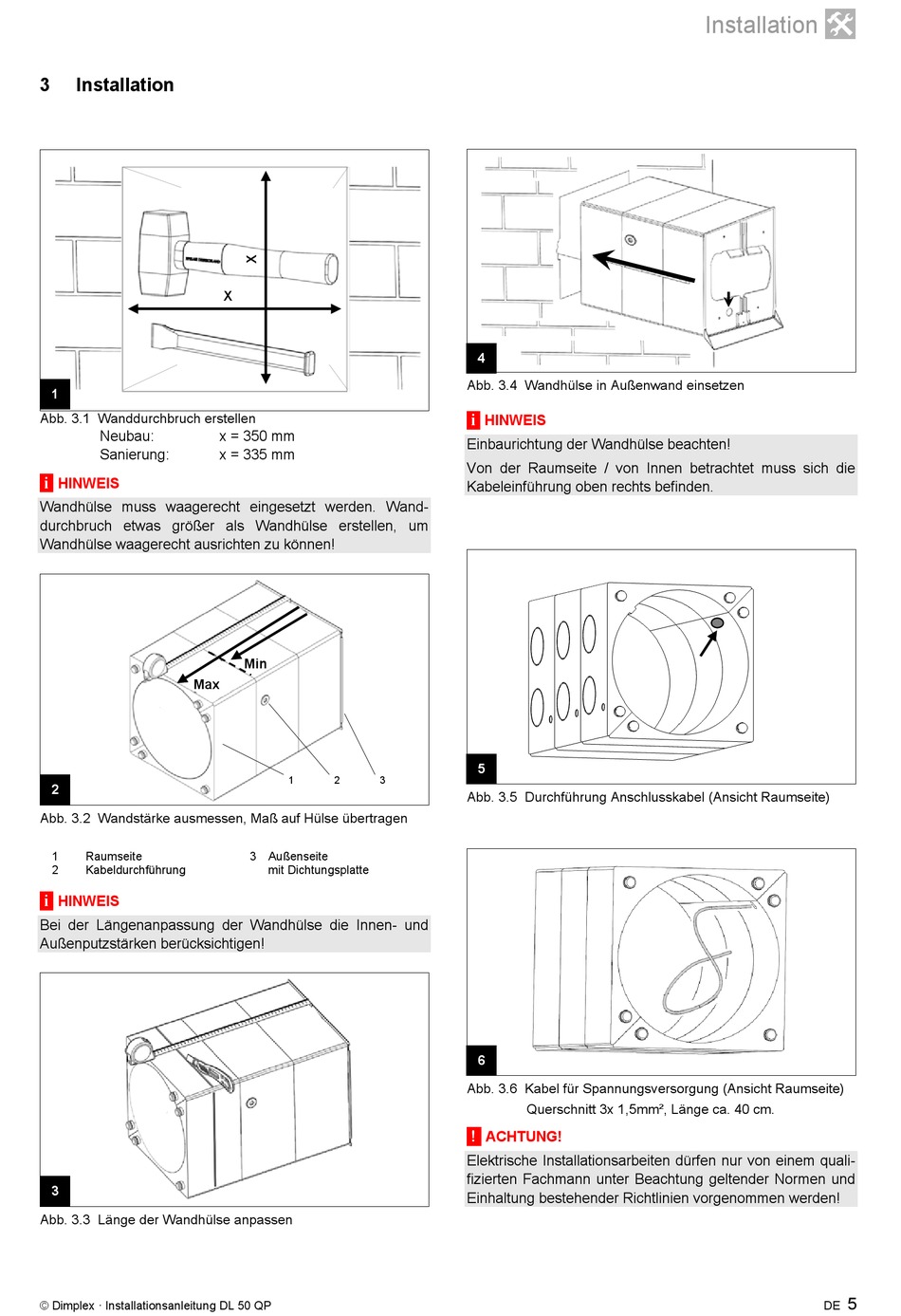

Installation
1
Abb. 3.1 Wanddurchbruch erstellen
Neubau:
Sanierung:
i
HINWEIS
Wandhülse muss waagerecht eingesetzt werden. Wand-
durchbruch etwas größer als Wandhülse erstellen, um
Wandhülse waagerecht ausrichten zu können!
Max
2
Abb. 3.2 Wandstärke ausmessen, Maß auf Hülse übertragen
1
Raumseite
2
Kabeldurchführung
i
HINWEIS
Bei der Längenanpassung der Wandhülse die Innen- und
Außenputzstärken berücksichtigen!
3
Abb. 3.3 Länge der Wandhülse anpassen
© Dimplex · Installationsanleitung DL 50 QP
X
x = 350 mm
x = 335 mm
Min
1
2
3
3 Außenseite
mit Dichtungsplatte
4
Abb. 3.4 Wandhülse in Außenwand einsetzen
i
HINWEIS
Einbaurichtung der Wandhülse beachten!
Von der Raumseite / von Innen betrachtet muss sich die
Kabeleinführung oben rechts befinden.
5
Abb. 3.5 Durchführung Anschlusskabel (Ansicht Raumseite)
6
Abb. 3.6 Kabel für Spannungsversorgung (Ansicht Raumseite)
Querschnitt 3x 1,5mm², Länge ca. 40 cm.
!
ACHTUNG!
Elektrische Installationsarbeiten dürfen nur von einem quali-
fizierten Fachmann unter Beachtung geltender Normen und
Einhaltung bestehender Richtlinien vorgenommen werden!
Installation
5
DE
