Montage- und Betriebsvorschrift
m
ACHTUNG
m
ACHTUNG
+
WICHTIG
m
ACHTUNG

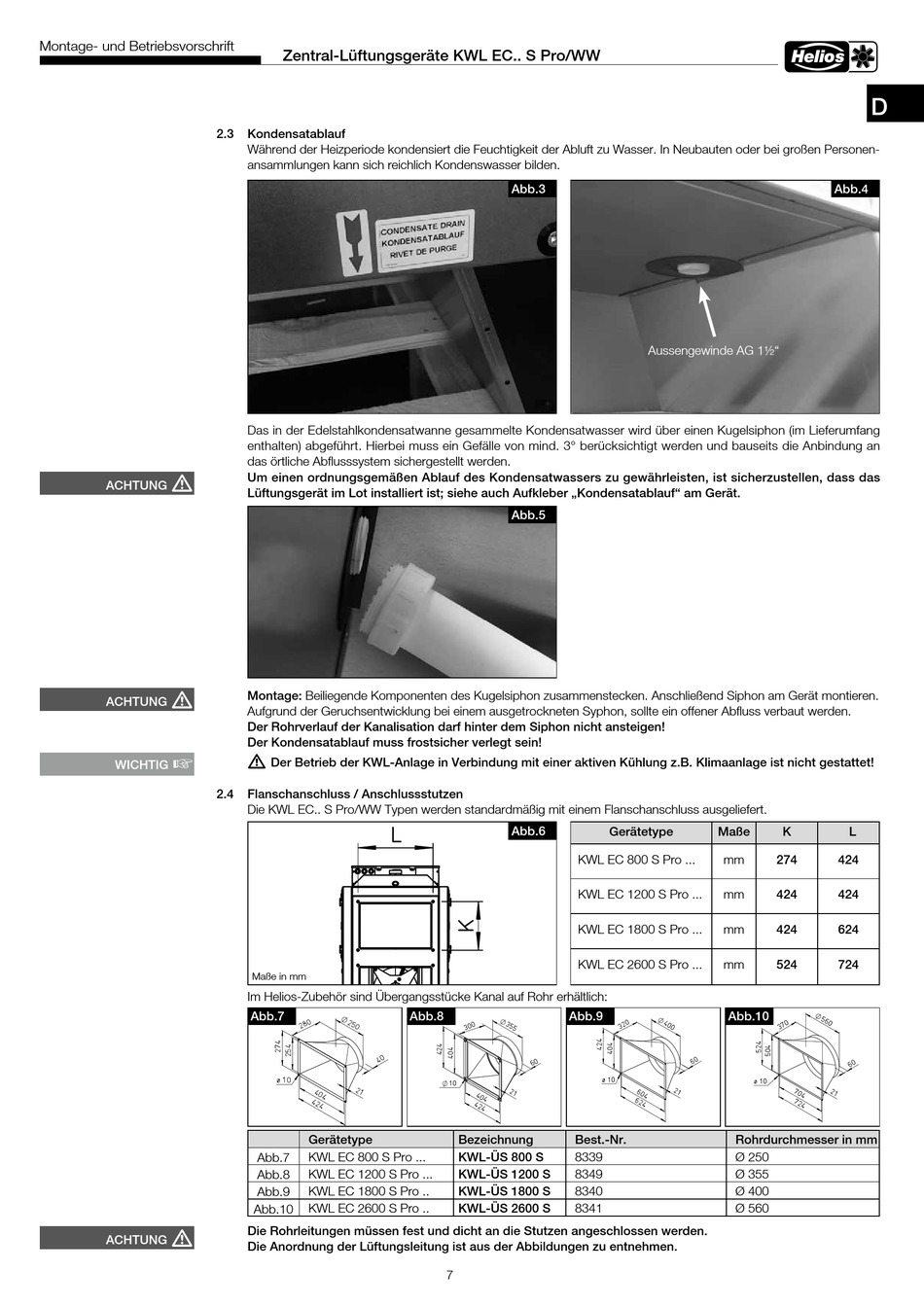

Zentral-Lüftungsgeräte KWL EC.. S Pro/WW
2.3

Kondensatablauf

Während der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder bei großen Personen-
ansammlungen kann sich reichlich Kondenswasser bilden.
Das in der Edelstahlkondensatwanne gesammelte Kondensatwasser wird über einen Kugelsiphon (im Lieferumfang
enthalten) abgeführt. Hierbei muss ein Gefälle von mind. 3° berücksichtigt werden und bauseits die Anbindung an
das örtliche Abflusssystem sichergestellt werden.
Um einen ordnungsgemäßen Ablauf des Kondensatwassers zu gewährleisten, ist sicherzustellen, dass das
Lüftungsgerät im Lot installiert ist; siehe auch Aufkleber „Kondensatablauf" am Gerät.
Montage: Beiliegende Komponenten des Kugelsiphon zusammenstecken. Anschließend Siphon am Gerät montieren.
Aufgrund der Geruchsentwicklung bei einem ausgetrockneten Syphon, sollte ein offener Abfluss verbaut werden.
Der Rohrverlauf der Kanalisation darf hinter dem Siphon nicht ansteigen!
Der Kondensatablauf muss frostsicher verlegt sein!
m
Der Betrieb der KWL-Anlage in Verbindung mit einer aktiven Kühlung z.B. Klimaanlage ist nicht gestattet!
2.4

Flanschanschluss / Anschlussstutzen

Die KWL EC.. S Pro/WW Typen werden standardmäßig mit einem Flanschanschluss ausgeliefert.
L
Maße in mm
Im Helios-Zubehör sind Übergangsstücke Kanal auf Rohr erhältlich:
Abb.7
ø 10
Gerätetype
KWL EC 800 S Pro ...
Abb.7
KWL EC 1200 S Pro ...
Abb.8
KWL EC 1800 S Pro ..
Abb.9
Abb.10 KWL EC 2600 S Pro ..
Die Rohrleitungen müssen fest und dicht an die Stutzen angeschlossen werden.
Die Anordnung der Lüftungsleitung ist aus der Abbildungen zu entnehmen.
Abb.3
Abb.5
Abb.6
KWL EC 800 S Pro ...
KWL EC 1200 S Pro ...
KWL EC 1800 S Pro ...
KWL EC 2600 S Pro ...
Abb.8 Abb.9
10

Bezeichnung

Best.-Nr.
KWL-ÜS 800 S 8339
8349
KWL-ÜS 1200 S
KWL-ÜS 1800 S 8340
KWL-ÜS 2600 S 8341
7
Aussengewinde AG 1½"
Gerätetype Maße
mm 274
mm
424
mm 424
mm 524
Abb.10
ø 10
ø 10
Rohrdurchmesser in mm
Ø 250
Ø 355
Ø 400
Ø 560
D
Abb.4
K L
424
424
624
724
