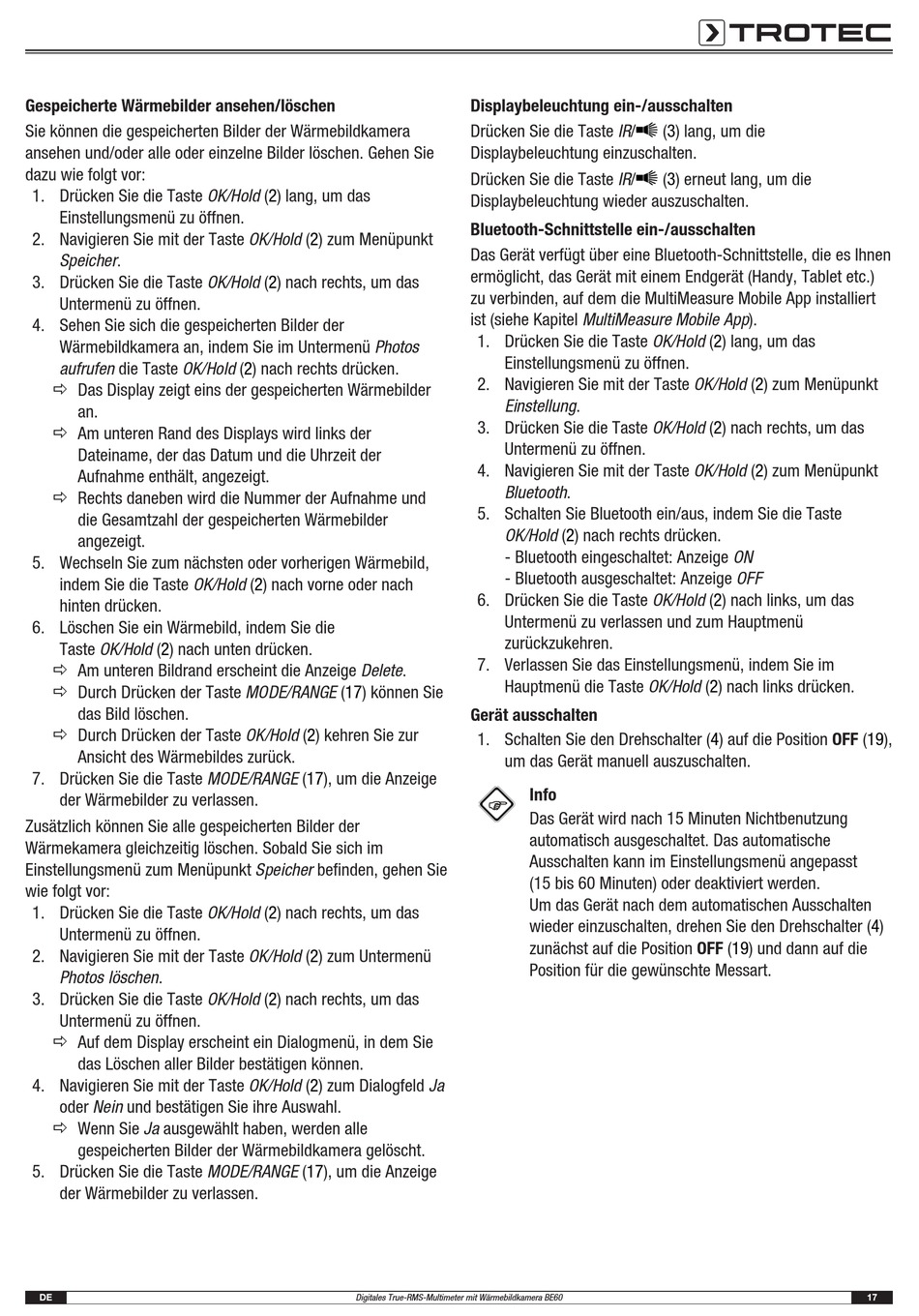

Gespeicherte Wärmebilder ansehen/löschen
Sie können die gespeicherten Bilder der Wärmebildkamera
ansehen und/oder alle oder einzelne Bilder löschen. Gehen Sie
dazu wie folgt vor:
1. Drücken Sie die Taste OK/Hold (2) lang, um das
Einstellungsmenü zu öffnen.
2. Navigieren Sie mit der Taste OK/Hold (2) zum Menüpunkt
Speicher.
3. Drücken Sie die Taste OK/Hold (2) nach rechts, um das
Untermenü zu öffnen.
4. Sehen Sie sich die gespeicherten Bilder der
Wärmebildkamera an, indem Sie im Untermenü Photos
aufrufen die Taste OK/Hold (2) nach rechts drücken.
ð Das Display zeigt eins der gespeicherten Wärmebilder
an.
ð Am unteren Rand des Displays wird links der
Dateiname, der das Datum und die Uhrzeit der
Aufnahme enthält, angezeigt.
ð Rechts daneben wird die Nummer der Aufnahme und
die Gesamtzahl der gespeicherten Wärmebilder
angezeigt.
5. Wechseln Sie zum nächsten oder vorherigen Wärmebild,
indem Sie die Taste OK/Hold (2) nach vorne oder nach
hinten drücken.
6. Löschen Sie ein Wärmebild, indem Sie die
Taste OK/Hold (2) nach unten drücken.
ð Am unteren Bildrand erscheint die Anzeige Delete.
ð Durch Drücken der Taste MODE/RANGE (17) können Sie
das Bild löschen.
ð Durch Drücken der Taste OK/Hold (2) kehren Sie zur
Ansicht des Wärmebildes zurück.
7. Drücken Sie die Taste MODE/RANGE (17), um die Anzeige
der Wärmebilder zu verlassen.
Zusätzlich können Sie alle gespeicherten Bilder der
Wärmekamera gleichzeitig löschen. Sobald Sie sich im
Einstellungsmenü zum Menüpunkt Speicher befinden, gehen Sie
wie folgt vor:
1. Drücken Sie die Taste OK/Hold (2) nach rechts, um das
Untermenü zu öffnen.
2. Navigieren Sie mit der Taste OK/Hold (2) zum Untermenü
Photos löschen.
3. Drücken Sie die Taste OK/Hold (2) nach rechts, um das
Untermenü zu öffnen.
ð Auf dem Display erscheint ein Dialogmenü, in dem Sie
das Löschen aller Bilder bestätigen können.
4. Navigieren Sie mit der Taste OK/Hold (2) zum Dialogfeld Ja
oder Nein und bestätigen Sie ihre Auswahl.
ð Wenn Sie Ja ausgewählt haben, werden alle
gespeicherten Bilder der Wärmebildkamera gelöscht.
5. Drücken Sie die Taste MODE/RANGE (17), um die Anzeige
der Wärmebilder zu verlassen.
DE

Displaybeleuchtung ein-/ausschalten

Drücken Sie die Taste IR/
Displaybeleuchtung einzuschalten.
Drücken Sie die Taste IR/
Displaybeleuchtung wieder auszuschalten.

Bluetooth-Schnittstelle ein-/ausschalten

Das Gerät verfügt über eine Bluetooth-Schnittstelle, die es Ihnen
ermöglicht, das Gerät mit einem Endgerät (Handy, Tablet etc.)
zu verbinden, auf dem die MultiMeasure Mobile App installiert
ist (siehe Kapitel MultiMeasure Mobile App).
1. Drücken Sie die Taste OK/Hold (2) lang, um das
Einstellungsmenü zu öffnen.
2. Navigieren Sie mit der Taste OK/Hold (2) zum Menüpunkt
Einstellung.
3. Drücken Sie die Taste OK/Hold (2) nach rechts, um das
Untermenü zu öffnen.
4. Navigieren Sie mit der Taste OK/Hold (2) zum Menüpunkt
Bluetooth.
5. Schalten Sie Bluetooth ein/aus, indem Sie die Taste
OK/Hold (2) nach rechts drücken.
- Bluetooth eingeschaltet: Anzeige ON
- Bluetooth ausgeschaltet: Anzeige OFF
6. Drücken Sie die Taste OK/Hold (2) nach links, um das
Untermenü zu verlassen und zum Hauptmenü
zurückzukehren.
7. Verlassen Sie das Einstellungsmenü, indem Sie im
Hauptmenü die Taste OK/Hold (2) nach links drücken.
Gerät ausschalten
1. Schalten Sie den Drehschalter (4) auf die Position OFF (19),
um das Gerät manuell auszuschalten.
Info
Das Gerät wird nach 15 Minuten Nichtbenutzung
automatisch ausgeschaltet. Das automatische
Ausschalten kann im Einstellungsmenü angepasst
(15 bis 60 Minuten) oder deaktiviert werden.
Um das Gerät nach dem automatischen Ausschalten
wieder einzuschalten, drehen Sie den Drehschalter (4)
zunächst auf die Position OFF (19) und dann auf die
Position für die gewünschte Messart.
Digitales True-RMS-Multimeter mit Wärmebildkamera BE60
 (3) lang, um die
 (3) erneut lang, um die
