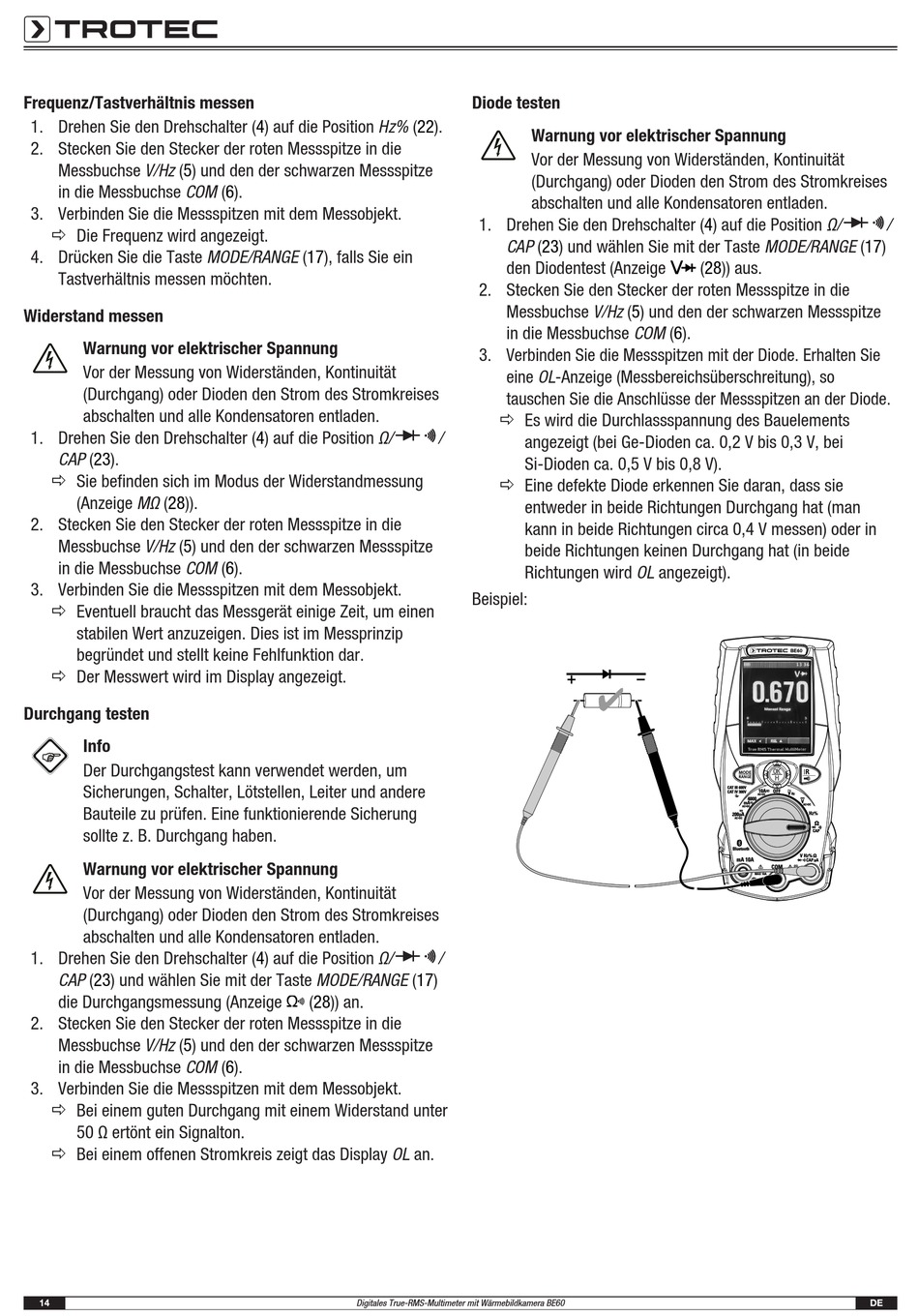

Frequenz/Tastverhältnis messen
1. Drehen Sie den Drehschalter (4) auf die Position Hz% (22).
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Hz (5) und den der schwarzen Messspitze
in die Messbuchse COM (6).
3. Verbinden Sie die Messspitzen mit dem Messobjekt.
ð Die Frequenz wird angezeigt.
4. Drücken Sie die Taste MODE/RANGE (17), falls Sie ein
Tastverhältnis messen möchten.
Widerstand messen
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Drehen Sie den Drehschalter (4) auf die Position Ω/
CAP (23).
ð Sie befinden sich im Modus der Widerstandmessung
(Anzeige MΩ (28)).
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Hz (5) und den der schwarzen Messspitze
in die Messbuchse COM (6).
3. Verbinden Sie die Messspitzen mit dem Messobjekt.
ð Eventuell braucht das Messgerät einige Zeit, um einen
stabilen Wert anzuzeigen. Dies ist im Messprinzip
begründet und stellt keine Fehlfunktion dar.
ð Der Messwert wird im Display angezeigt.
Durchgang testen
Info
Der Durchgangstest kann verwendet werden, um
Sicherungen, Schalter, Lötstellen, Leiter und andere
Bauteile zu prüfen. Eine funktionierende Sicherung
sollte z. B. Durchgang haben.
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Drehen Sie den Drehschalter (4) auf die Position Ω/
CAP (23) und wählen Sie mit der Taste MODE/RANGE (17)
die Durchgangsmessung (Anzeige
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Hz (5) und den der schwarzen Messspitze
in die Messbuchse COM (6).
3. Verbinden Sie die Messspitzen mit dem Messobjekt.
ð Bei einem guten Durchgang mit einem Widerstand unter
50 Ω ertönt ein Signalton.
ð Bei einem offenen Stromkreis zeigt das Display OL an.
14
/
/
(28)) an.
Ω
Digitales True-RMS-Multimeter mit Wärmebildkamera BE60
Diode testen
Warnung vor elektrischer Spannung
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Drehen Sie den Drehschalter (4) auf die Position Ω/
CAP (23) und wählen Sie mit der Taste MODE/RANGE (17)
den Diodentest (Anzeige
2. Stecken Sie den Stecker der roten Messspitze in die
Messbuchse V/Hz (5) und den der schwarzen Messspitze
in die Messbuchse COM (6).
3. Verbinden Sie die Messspitzen mit der Diode. Erhalten Sie
eine OL-Anzeige (Messbereichsüberschreitung), so
tauschen Sie die Anschlüsse der Messspitzen an der Diode.
ð Es wird die Durchlassspannung des Bauelements
angezeigt (bei Ge-Dioden ca. 0,2 V bis 0,3 V, bei
Si-Dioden ca. 0,5 V bis 0,8 V).
ð Eine defekte Diode erkennen Sie daran, dass sie
entweder in beide Richtungen Durchgang hat (man
kann in beide Richtungen circa 0,4 V messen) oder in
beide Richtungen keinen Durchgang hat (in beide
Richtungen wird OL angezeigt).
Beispiel:
V
(28)) aus.
/
DE
