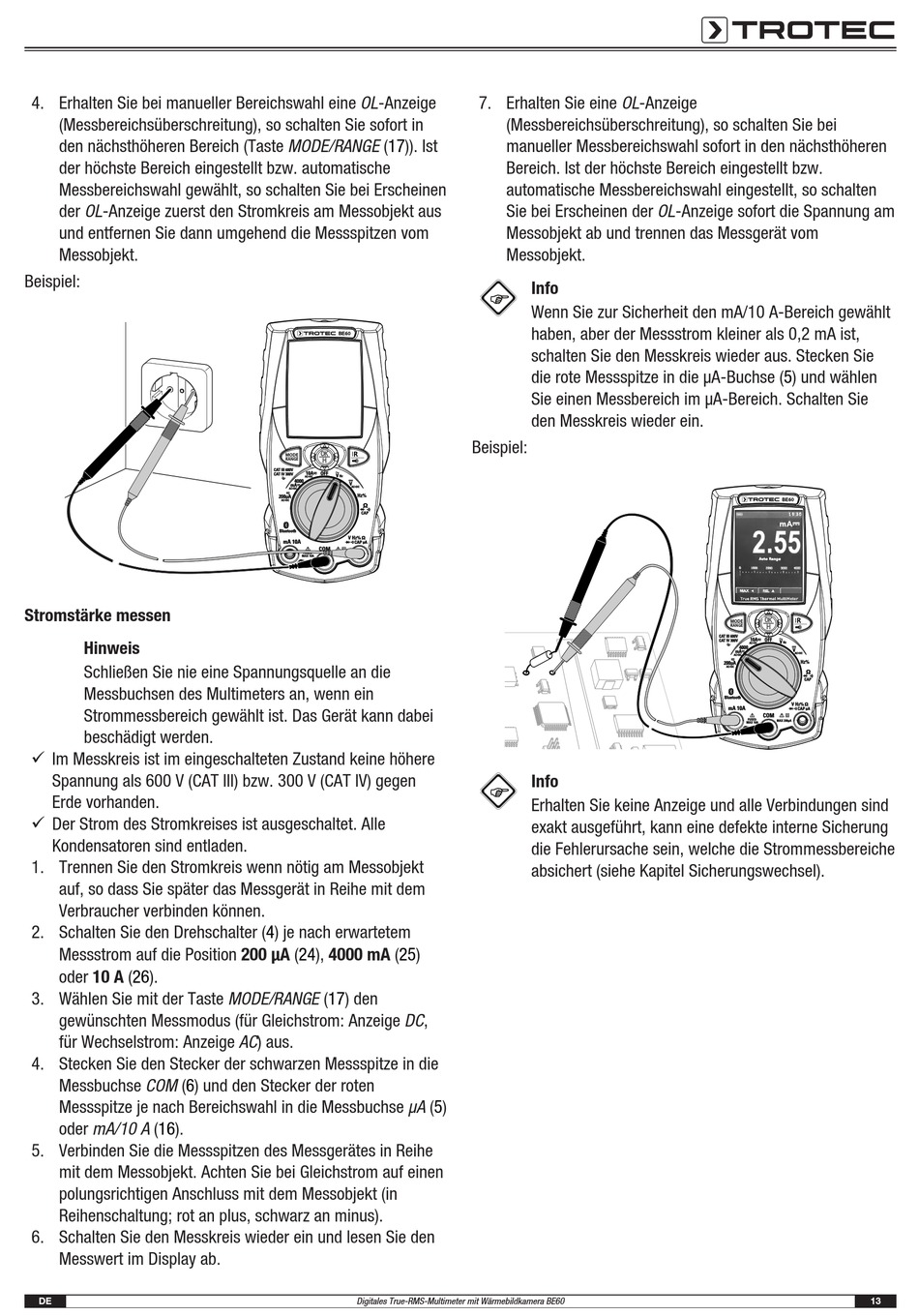

Trotec BE60 Gebrauchsanleitung Seite 13

4. Erhalten Sie bei manueller Bereichswahl eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie sofort in
den nächsthöheren Bereich (Taste MODE/RANGE (17)). Ist
der höchste Bereich eingestellt bzw. automatische
Messbereichswahl gewählt, so schalten Sie bei Erscheinen
der OL-Anzeige zuerst den Stromkreis am Messobjekt aus
und entfernen Sie dann umgehend die Messspitzen vom
Messobjekt.
Beispiel:
Stromstärke messen
Hinweis
Schließen Sie nie eine Spannungsquelle an die
Messbuchsen des Multimeters an, wenn ein
Strommessbereich gewählt ist. Das Gerät kann dabei
beschädigt werden.
ü Im Messkreis ist im eingeschalteten Zustand keine höhere
Spannung als 600 V (CAT III) bzw. 300 V (CAT IV) gegen
Erde vorhanden.
ü Der Strom des Stromkreises ist ausgeschaltet. Alle
Kondensatoren sind entladen.
1. Trennen Sie den Stromkreis wenn nötig am Messobjekt
auf, so dass Sie später das Messgerät in Reihe mit dem
Verbraucher verbinden können.
2. Schalten Sie den Drehschalter (4) je nach erwartetem
Messstrom auf die Position 200 µA (24), 4000 mA (25)
oder 10 A (26).
3. Wählen Sie mit der Taste MODE/RANGE (17) den
gewünschten Messmodus (für Gleichstrom: Anzeige DC,
für Wechselstrom: Anzeige AC) aus.
4. Stecken Sie den Stecker der schwarzen Messspitze in die
Messbuchse COM (6) und den Stecker der roten
Messspitze je nach Bereichswahl in die Messbuchse µA (5)
oder mA/10 A (16).
5. Verbinden Sie die Messspitzen des Messgerätes in Reihe
mit dem Messobjekt. Achten Sie bei Gleichstrom auf einen
polungsrichtigen Anschluss mit dem Messobjekt (in
Reihenschaltung; rot an plus, schwarz an minus).
6. Schalten Sie den Messkreis wieder ein und lesen Sie den
Messwert im Display ab.
DE
7. Erhalten Sie eine OL-Anzeige
(Messbereichsüberschreitung), so schalten Sie bei
manueller Messbereichswahl sofort in den nächsthöheren
Bereich. Ist der höchste Bereich eingestellt bzw.
automatische Messbereichswahl eingestellt, so schalten
Sie bei Erscheinen der OL-Anzeige sofort die Spannung am
Messobjekt ab und trennen das Messgerät vom
Messobjekt.
Info
Wenn Sie zur Sicherheit den mA/10 A-Bereich gewählt
haben, aber der Messstrom kleiner als 0,2 mA ist,
schalten Sie den Messkreis wieder aus. Stecken Sie
die rote Messspitze in die µA-Buchse (5) und wählen
Sie einen Messbereich im µA-Bereich. Schalten Sie
den Messkreis wieder ein.
Beispiel:
Info
Erhalten Sie keine Anzeige und alle Verbindungen sind
exakt ausgeführt, kann eine defekte interne Sicherung
die Fehlerursache sein, welche die Strommessbereiche
absichert (siehe Kapitel Sicherungswechsel).
