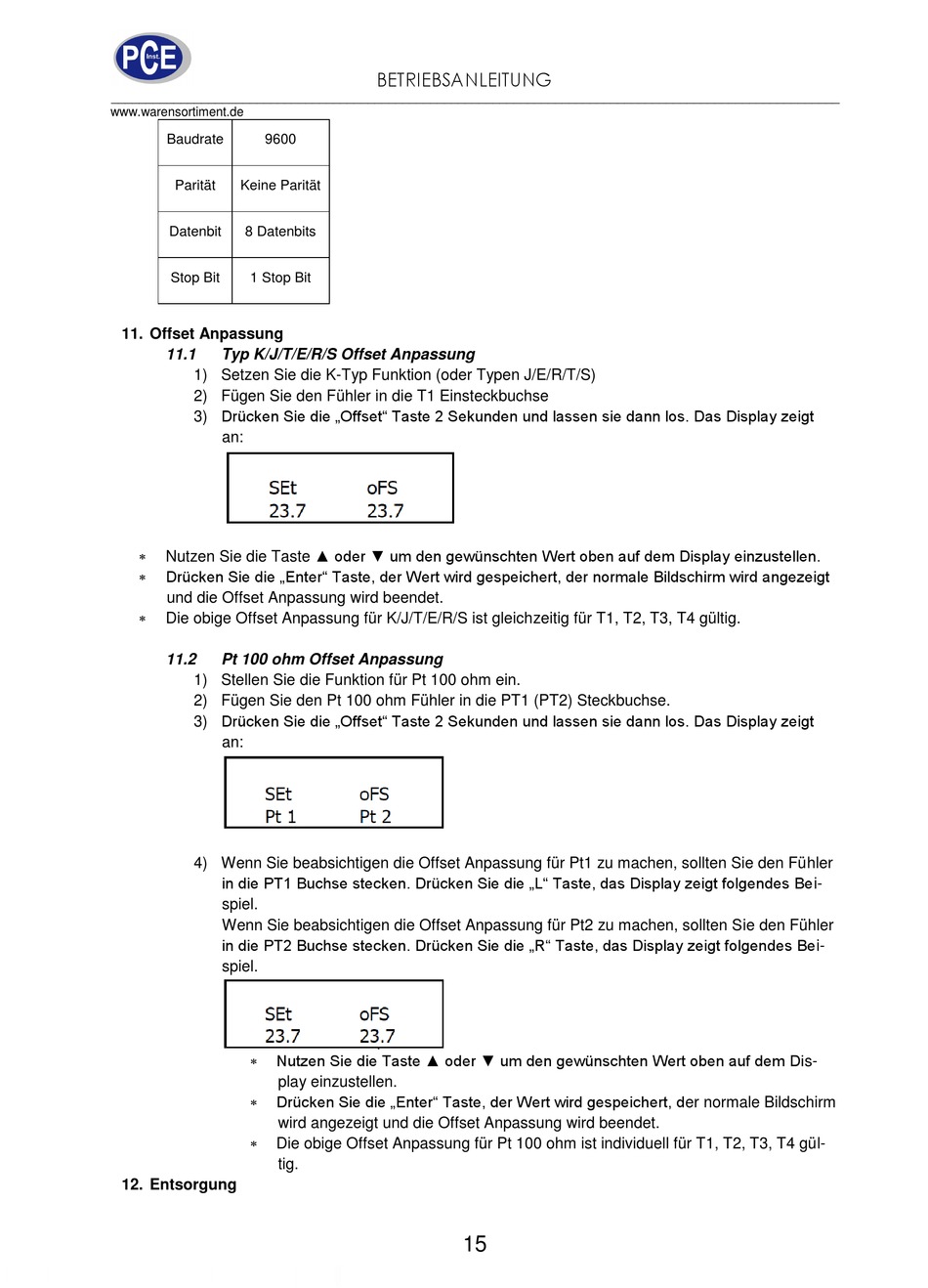

PCE Instruments PCE-T 390 Bedienungsanleitung Seite 15

4-kanal thermodatenlogger
Vorschau ausblenden Andere Handbücher für PCE-T 390:
Inhaltsverzeichnis

Werbung

_________________________________________________________________________________________________________
www.warensortiment.de
Baudrate
9600
Parität
Keine Parität
Datenbit
8 Datenbits
Stop Bit
1 Stop Bit
11. Offset Anpassung
11.1
Typ K/J/T/E/R/S Offset Anpassung
1) Setzen Sie die K-Typ Funktion (oder Typen J/E/R/T/S)
2) Fügen Sie den Fühler in die T1 Einsteckbuchse
3) Drücken Sie die „Offset" Taste 2 Sekunden und lassen sie dann los. Das Display zeigt
an:
Nutzen Sie die Taste ▲ oder ▼ um den gewünschten Wert oben auf dem Display einzustellen.
Drücken Sie die „Enter" Taste, der Wert wird gespeichert, der normale Bildschirm wird angezeigt
und die Offset Anpassung wird beendet.
Die obige Offset Anpassung für K/J/T/E/R/S ist gleichzeitig für T1, T2, T3, T4 gültig.
11.2
Pt 100 ohm Offset Anpassung
1) Stellen Sie die Funktion für Pt 100 ohm ein.
2) Fügen Sie den Pt 100 ohm Fühler in die PT1 (PT2) Steckbuchse.
3) Drücken Sie die „Offset" Taste 2 Sekunden und lassen sie dann los. Das Display zeigt
an:
4) Wenn Sie beabsichtigen die Offset Anpassung für Pt1 zu machen, sollten Sie den Fühler
in die PT1 Buchse stecken. Drücken Sie die „L" Taste, das Display zeigt folgendes Bei-
spiel.
Wenn Sie beabsichtigen die Offset Anpassung für Pt2 zu machen, sollten Sie den Fühler
in die PT2 Buchse stecken. Drücken Sie die „R" Taste, das Display zeigt folgendes Bei-
spiel.
12. Entsorgung
BETRIEBSANLEITUNG
Nutzen Sie die Taste ▲ oder ▼ um den gewünschten Wert oben auf dem Dis-
play einzustellen.
Drücken Sie die „Enter" Taste, der Wert wird gespeichert, der normale Bildschirm
wird angezeigt und die Offset Anpassung wird beendet.
Die obige Offset Anpassung für Pt 100 ohm ist individuell für T1, T2, T3, T4 gül-
tig.
15
