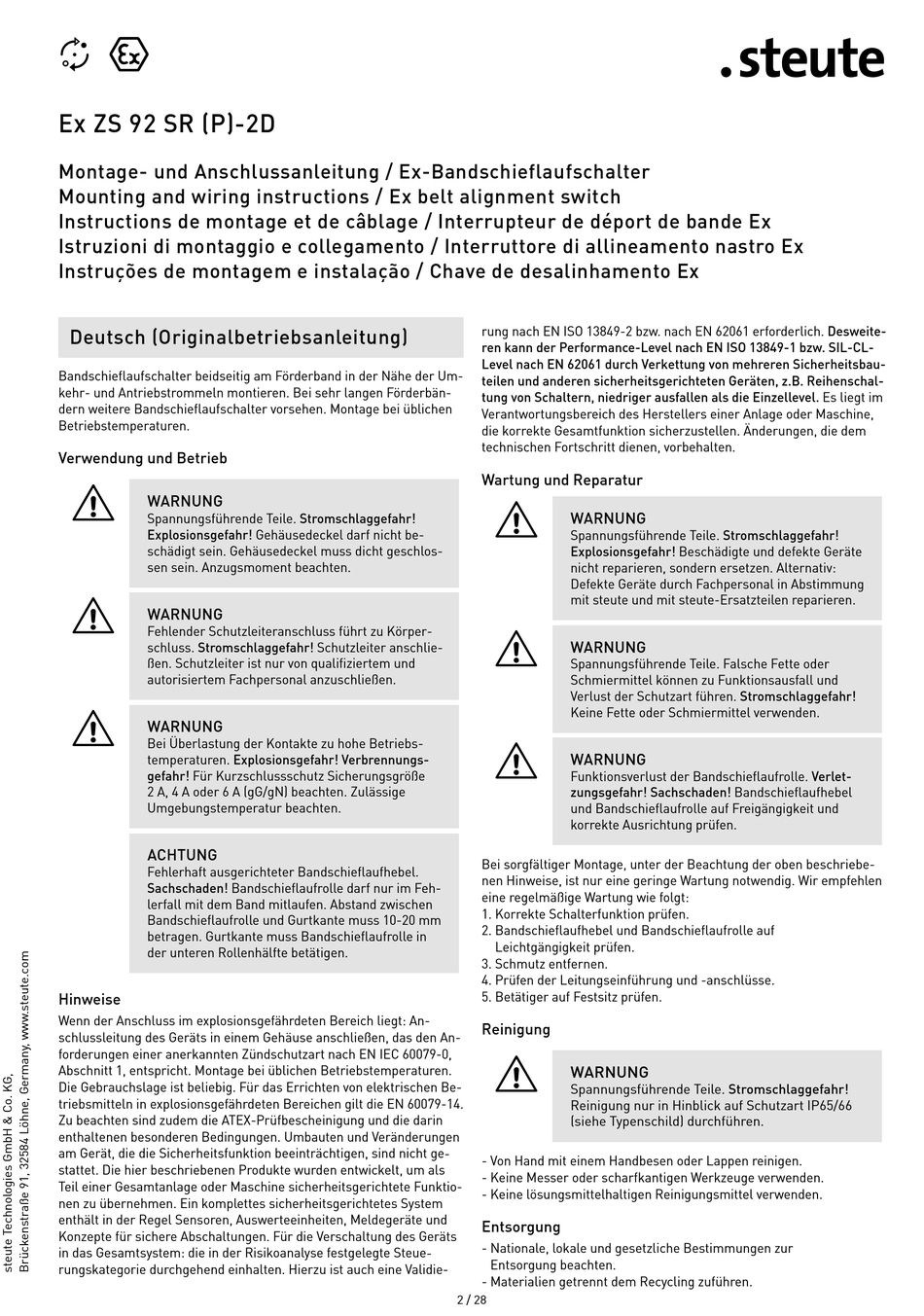

Ex ZS 92 SR (P)-2D
Montage- und Anschlussanleitung / Ex-Bandschieflaufschalter
Mounting and wiring instructions / Ex belt alignment switch
Instructions de montage et de câblage / Interrupteur de déport de bande Ex
Istruzioni di montaggio e collegamento / Interruttore di allineamento nastro Ex
Instruções de montagem e instalação / Chave de desalinhamento Ex
Deutsch (Originalbetriebsanleitung)
Bandschieflaufschalter beidseitig am Förderband in der Nähe der Um-
kehr- und Antriebstrommeln montieren. Bei sehr langen Förderbän-
dern weitere Bandschieflaufschalter vorsehen. Montage bei üblichen
Betriebstemperaturen.
Verwendung und Betrieb
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Gehäusedeckel darf nicht be-
schädigt sein. Gehäusedeckel muss dicht geschlos-
sen sein. Anzugsmoment beachten.
=
WARNUNG
Fehlender Schutzleiteranschluss führt zu Körper-
schluss. Stromschlaggefahr! Schutzleiter anschlie-
ßen. Schutzleiter ist nur von qualifiziertem und
autorisiertem Fachpersonal anzuschließen.
=
WARNUNG
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Für Kurzschlussschutz Sicherungsgröße
2 A, 4 A oder 6 A (gG/gN) beachten. Zulässige
Umgebungstemperatur beachten.
ACHTUNG
Fehlerhaft ausgerichteter Bandschieflaufhebel.
Sachschaden! Bandschieflaufrolle darf nur im Feh-
lerfall mit dem Band mitlaufen. Abstand zwischen
Bandschieflaufrolle und Gurtkante muss 10-20 mm
betragen. Gurtkante muss Bandschieflaufrolle in
der unteren Rollenhälfte betätigen.
Hinweise
Wenn der Anschluss im explosionsgefährdeten Bereich liegt: An-
schlussleitung des Geräts in einem Gehäuse anschließen, das den An-
forderungen einer anerkannten Zündschutzart nach EN IEC 60079-0,
Abschnitt 1, entspricht. Montage bei üblichen Betriebstemperaturen.
Die Gebrauchslage ist beliebig. Für das Errichten von elektrischen Be-
triebsmitteln in explosionsgefährdeten Bereichen gilt die EN 60079-14.
Zu beachten sind zudem die ATEX-Prüfbescheinigung und die darin
enthaltenen besonderen Bedingungen. Umbauten und Veränderungen
am Gerät, die die Sicherheitsfunktion beeinträchtigen, sind nicht ge-
stattet. Die hier beschriebenen Produkte wurden entwickelt, um als
Teil einer Gesamtanlage oder Maschine sicherheitsgerichtete Funktio-
nen zu übernehmen. Ein komplettes sicherheitsgerichtetes System
enthält in der Regel Sensoren, Auswerteeinheiten, Meldegeräte und
Konzepte für sichere Abschaltungen. Für die Verschaltung des Geräts
in das Gesamtsystem: die in der Risikoanalyse festgelegte Steue-
rungskategorie durchgehend einhalten. Hierzu ist auch eine Validie-
rung nach EN ISO 13849-2 bzw. nach EN 62061 erforderlich. Desweite-
ren kann der Performance-Level nach EN ISO 13849-1 bzw. SIL-CL-
Level nach EN 62061 durch Verkettung von mehreren Sicherheitsbau-
teilen und anderen sicherheitsgerichteten Geräten, z.B. Reihenschal-
tung von Schaltern, niedriger ausfallen als die Einzellevel. Es liegt im
Verantwortungsbereich des Herstellers einer Anlage oder Maschine,
die korrekte Gesamtfunktion sicherzustellen. Änderungen, die dem
technischen Fortschritt dienen, vorbehalten.
Wartung und Reparatur
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Beschädigte und defekte Geräte
nicht reparieren, sondern ersetzen. Alternativ:
Defekte Geräte durch Fachpersonal in Abstimmung
mit steute und mit steute-Ersatzteilen reparieren.
=
WARNUNG
Spannungsführende Teile. Falsche Fette oder
Schmiermittel können zu Funktionsausfall und
Verlust der Schutzart führen. Stromschlaggefahr!
Keine Fette oder Schmiermittel verwenden.
=
WARNUNG
Funktionsverlust der Bandschieflaufrolle. Verlet-
zungsgefahr! Sachschaden! Bandschieflaufhebel
und Bandschieflaufrolle auf Freigängigkeit und
korrekte Ausrichtung prüfen.
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung wie folgt:
1. Korrekte Schalterfunktion prüfen.
2. Bandschieflaufhebel und Bandschieflaufrolle auf
Leichtgängigkeit prüfen.
3. Schmutz entfernen.
4. Prüfen der Leitungseinführung und -anschlüsse.
5. Betätiger auf Festsitz prüfen.
Reinigung
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Reinigung nur in Hinblick auf Schutzart IP65/66
(siehe Typenschild) durchführen.
- Von Hand mit einem Handbesen oder Lappen reinigen.
- Keine Messer oder scharfkantigen Werkzeuge verwenden.
- Keine lösungsmittelhaltigen Reinigungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
