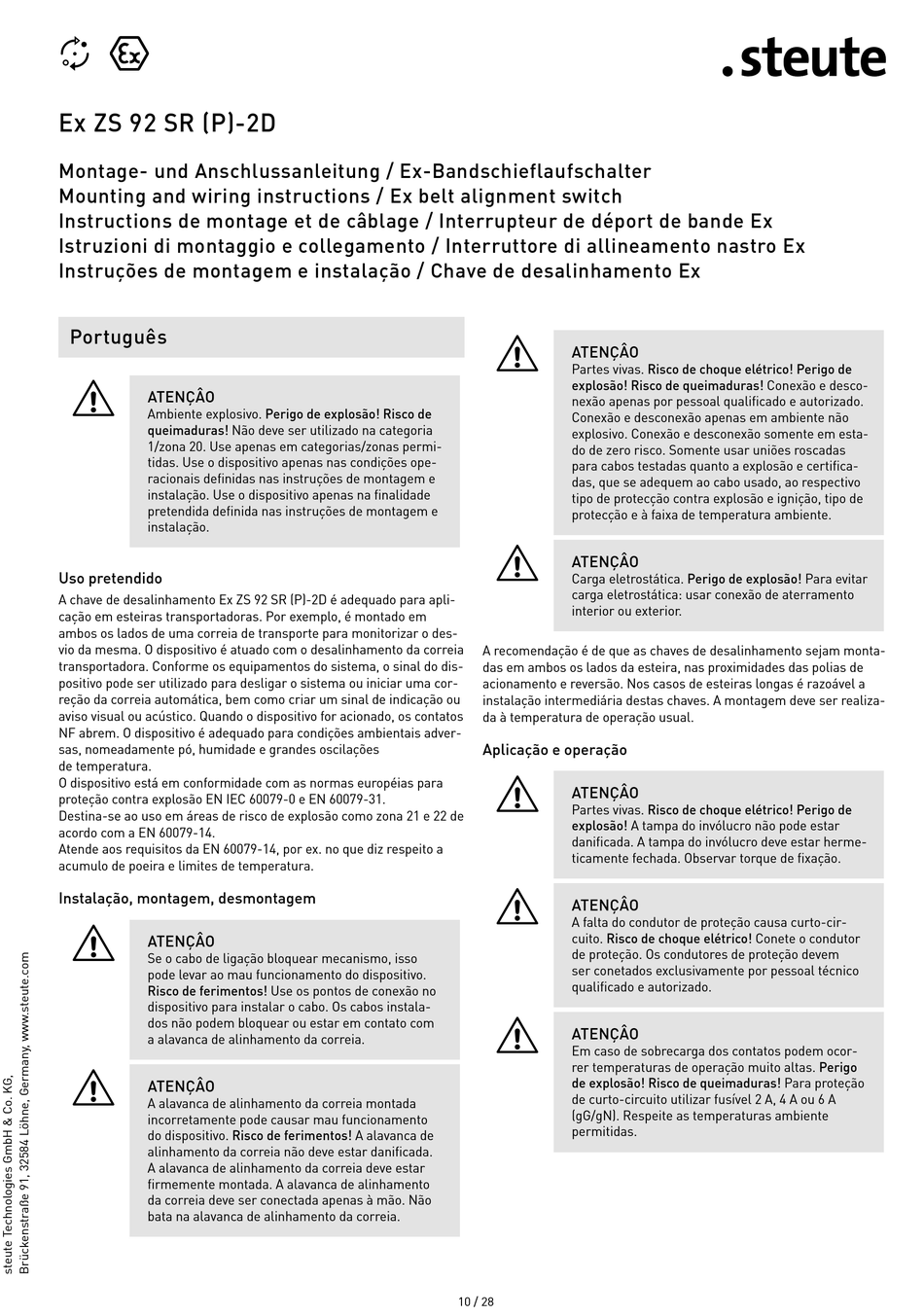

Ex ZS 92 SR (P)-2D
Montage- und Anschlussanleitung / Ex-Bandschieflaufschalter
Mounting and wiring instructions / Ex belt alignment switch
Instructions de montage et de câblage / Interrupteur de déport de bande Ex
Istruzioni di montaggio e collegamento / Interruttore di allineamento nastro Ex
Instruções de montagem e instalação / Chave de desalinhamento Ex
Português
=
ATENÇÂO
Ambiente explosivo. Perigo de explosão! Risco de
queimaduras! Não deve ser utilizado na categoria
1/zona 20. Use apenas em categorias/zonas permi-
tidas. Use o dispositivo apenas nas condições ope-
racionais definidas nas instruções de montagem e
instalação. Use o dispositivo apenas na finalidade
pretendida definida nas instruções de montagem e
instalação.
Uso pretendido
A chave de desalinhamento Ex ZS 92 SR (P)-2D é adequado para apli-
cação em esteiras transportadoras. Por exemplo, é montado em
ambos os lados de uma correia de transporte para monitorizar o des-
vio da mesma. O dispositivo é atuado com o desalinhamento da correia
transportadora. Conforme os equipamentos do sistema, o sinal do dis-
positivo pode ser utilizado para desligar o sistema ou iniciar uma cor-
reção da correia automática, bem como criar um sinal de indicação ou
aviso visual ou acústico. Quando o dispositivo for acionado, os contatos
NF abrem. O dispositivo é adequado para condições ambientais adver-
sas, nomeadamente pó, humidade e grandes oscilações
de temperatura.
O dispositivo está em conformidade com as normas européias para
proteção contra explosão EN IEC 60079-0 e EN 60079-31.
Destina-se ao uso em áreas de risco de explosão como zona 21 e 22 de
acordo com a EN 60079-14.
Atende aos requisitos da EN 60079-14, por ex. no que diz respeito a
acumulo de poeira e limites de temperatura.
Instalação, montagem, desmontagem
=
ATENÇÂO
Se o cabo de ligação bloquear mecanismo, isso
pode levar ao mau funcionamento do dispositivo.
Risco de ferimentos! Use os pontos de conexão no
dispositivo para instalar o cabo. Os cabos instala-
dos não podem bloquear ou estar em contato com
a alavanca de alinhamento da correia.
=
ATENÇÂO
A alavanca de alinhamento da correia montada
incorretamente pode causar mau funcionamento
do dispositivo. Risco de ferimentos! A alavanca de
alinhamento da correia não deve estar danificada.
A alavanca de alinhamento da correia deve estar
firmemente montada. A alavanca de alinhamento
da correia deve ser conectada apenas à mão. Não
bata na alavanca de alinhamento da correia.
=
ATENÇÂO
Partes vivas. Risco de choque elétrico! Perigo de
explosão! Risco de queimaduras! Conexão e desco-
nexão apenas por pessoal qualificado e autorizado.
Conexão e desconexão apenas em ambiente não
explosivo. Conexão e desconexão somente em esta-
do de zero risco. Somente usar uniões roscadas
para cabos testadas quanto a explosão e certifica-
das, que se adequem ao cabo usado, ao respectivo
tipo de protecção contra explosão e ignição, tipo de
protecção e à faixa de temperatura ambiente.
=
ATENÇÂO
Carga eletrostática. Perigo de explosão! Para evitar
carga eletrostática: usar conexão de aterramento
interior ou exterior.
A recomendação é de que as chaves de desalinhamento sejam monta-
das em ambos os lados da esteira, nas proximidades das polias de
acionamento e reversão. Nos casos de esteiras longas é razoável a
instalação intermediária destas chaves. A montagem deve ser realiza-
da à temperatura de operação usual.
Aplicação e operação
=
ATENÇÂO
Partes vivas. Risco de choque elétrico! Perigo de
explosão! A tampa do invólucro não pode estar
danificada. A tampa do invólucro deve estar herme-
ticamente fechada. Observar torque de fixação.
=
ATENÇÂO
A falta do condutor de proteção causa curto-cir-
cuito. Risco de choque elétrico! Conete o condutor
de proteção. Os condutores de proteção devem
ser conetados exclusivamente por pessoal técnico
qualificado e autorizado.
=
ATENÇÂO
Em caso de sobrecarga dos contatos podem ocor-
rer temperaturas de operação muito altas. Perigo
de explosão! Risco de queimaduras! Para proteção
de curto-circuito utilizar fusível 2 A, 4 A ou 6 A
(gG/gN). Respeite as temperaturas ambiente
permitidas.
10 / 28
