steute RF 96 SW915 Serie Montageanleitung

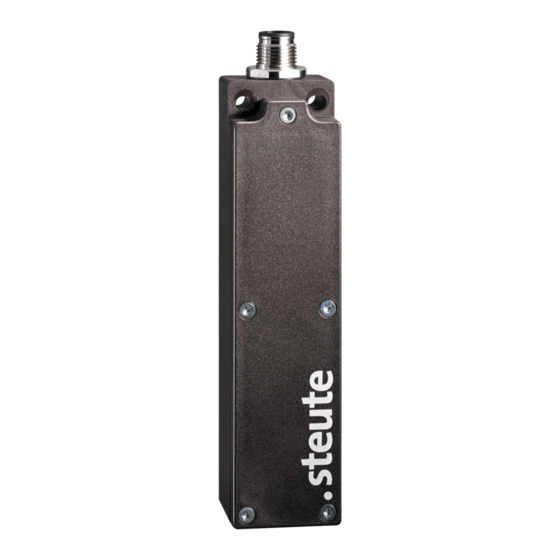

RF 96 SW868/915/922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori di radio
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкции Монтаж и Коммутация / Переключатели c сигнальной технологией
Deutsch
Bestimmung und Gebrauch
Die Funkschalter der Reihe RF 96 SW868/915 entsprechen den Euro-
päischen Normen für Funkanlagen und Telekommunikationsendein-
richtungen 1999/5/EG. Der einkanalige Funkschalter dient dem Schal-
ten elektrischer Verbraucher mittels Funkübertragung. Die Übertra-
gung erfolgt auf einer Frequenz von 868,3 bzw. 915 MHz oder 922 MHz.
Der Empfänger muss das sWave® Protokoll der steute-Module unter-
stützen.
Befestigung / Anschluss
Den Funkschalter auf einer ebenen Fläche befestigen. Der Funkschal-
ter ist gemäß der in der Montage- und Anschlussanleitung des Emp-
fängers beschriebenen Inbetriebnahme einzulernen. Die Reichweite
hängt stark von den örtlichen Gegebenheiten ab. So kann das Funksig-
nal stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt
auch für dünne Folien wie z. B. Aluminium- Kaschierung auf Dämm-
materialien. Im Einzelfall ist ein Test mit dem Feldstärkemessgerät
swView 868, Mat.-Nr. 1190393, bzw. swView 915, Mat.-Nr. 1221794,
vorab durchzuführen. Typische Reichweiten sind:
Sichtverbindung freies Feld: ca. 450 m
Sichtverbindung im Innenbereich: ca. 50 m
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²) Neben dieser natürli-
chen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z. B. Armierungen in Wänden, Metallfol ien
von Wärmedämmungen oder metallbedampftes Wärmeschutzglas re-
flektieren elektromagnetische Wellen. Daher bildet sich dahinter ein
sogenannter Funkschatten. Zwar können Funkwellen Wände durch-
dringen, doch steigt dabei die Dämpfung noch mehr als bei Ausbrei-
tung im Freifeld. Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung
Sicherheit
Der Funkschalter darf nicht in Verbindung mit Geräten benutzt wer-
den, die direkt oder indirekt gesundheits- oder lebenssichernden Zwe-
cken dienen oder durch deren Betrieb Gefahren für Menschen, Tiere
oder Sachwerte entstehen können. Die Konformitätserklärung senden
wir Ihnen auf Wunsch gerne zu. Sie kann auch im Internet abgerufen
werden. Die hier beschriebenen Produkte wurden entwickelt, um als
Teil einer Gesamtanlage oder Maschine Funktionen zu übernehmen.
Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder
Maschine, die korrekte Gesamtfunktion sicherzustellen.
Hinweise
Die Verarbeitung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der steute Wireless Daten-
90...100%
65...95%
10...90%
0...10%
übertragung. Das Schaltsignal eines Senders darf nicht in einem kür-
zeren Abstand erzeugt werden, da sonst dieses Signal unterdrückt
wird.
Die Geräte sind im Gebiet der EU, der Schweiz und Zypern anmelde-
und gebührenfrei zu betreiben. Der Einsatz in anderen Ländern ist
explizit zu klären! Änderungen, die dem technischen Fortschritt die-
nen, vorbehalten. Umbauten und Veränderungen am Schalter sind
nicht gestattet. steute übernimmt keine Haftung für Empfehlungen,
die durch diese Beschreibung gegeben oder impliziert werden. Auf-
grund dieser Beschreibung können keine neuen, über die allgemeinen
steute-Lieferbedingungen hinausgehenden, Garantie-, Gewährleis-
tungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Prüfen des Betätigers auf Leichtgängigkeit
2. Entfernen von Schmutzresten
3. Nachschmieren der Wellen oder Bolzen
4. Bei Schaltern mit mechanischem Antrieb sind die beweglichen Ele-
mente gegebenfalls nachzuschmieren und auf Leichtgängigkeit zu
prüfen.

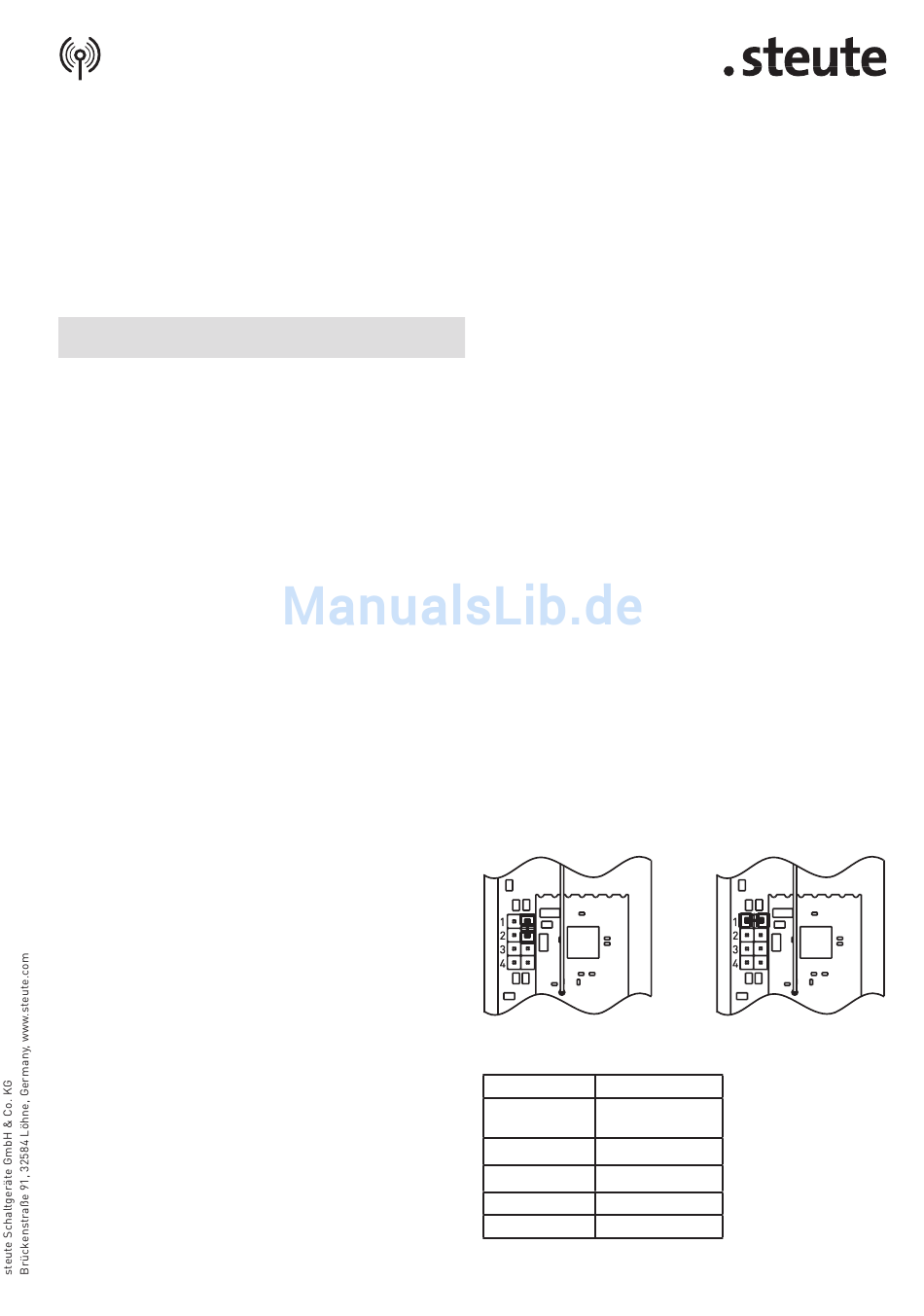

Statussignal
Es kann ein Statussignal vom Anwender in unterschiedlichen Interval-
len mittels eines Jumpers eingestellt werden. Hierzu muss das Ge-
häuse mit einem Torx-8-Schraubendreher an den 5 Deckelschrauben
geöffnet werden. Nach Öffnen wird auf der Leiterplatte ein Jumper
sichtbar, jetzt kann die gewünschte Zeit gesteckt werden. Für die Aus-
wertung des Statussignals stehen bei steute spezielle Empfänger zur
Verfügung.
Auslieferungszustand
kein Statussignal
Jumper Intervall
ohne Jumper kein Statussignal
oder 1 und 2
Position 1 10 s
Position 2 100 s
Position 3 1000 s
Position 4 10 000 s
Beispiel
Position 1: 10 s Statussignal
