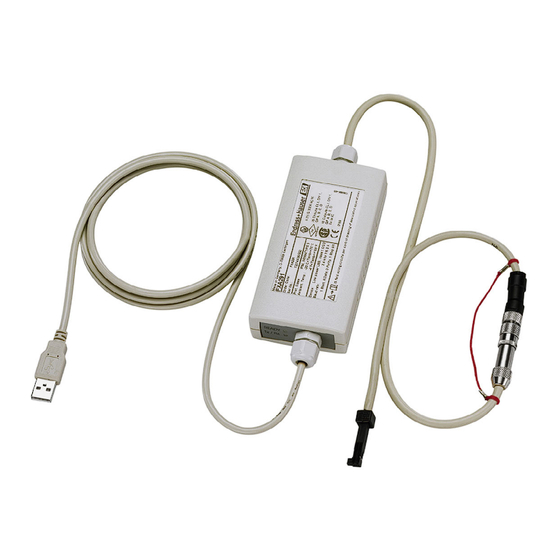

Endress+Hauser Commubox FXA291 Betriebsanleitung
Eigensichere schnittstelle zum anschluss von eigensicheren und nichteigensicheren messumformern an eine usb-schnittstelle
Vorschau ausblenden
Andere Handbücher für Commubox FXA291:
- Bedienungsanleitung (28 Seiten) ,
- Betriebsanleitung (16 Seiten) ,
- Technische information (8 Seiten)
Verwandte Anleitungen für Endress+Hauser Commubox FXA291
Inhaltszusammenfassung für Endress+Hauser Commubox FXA291

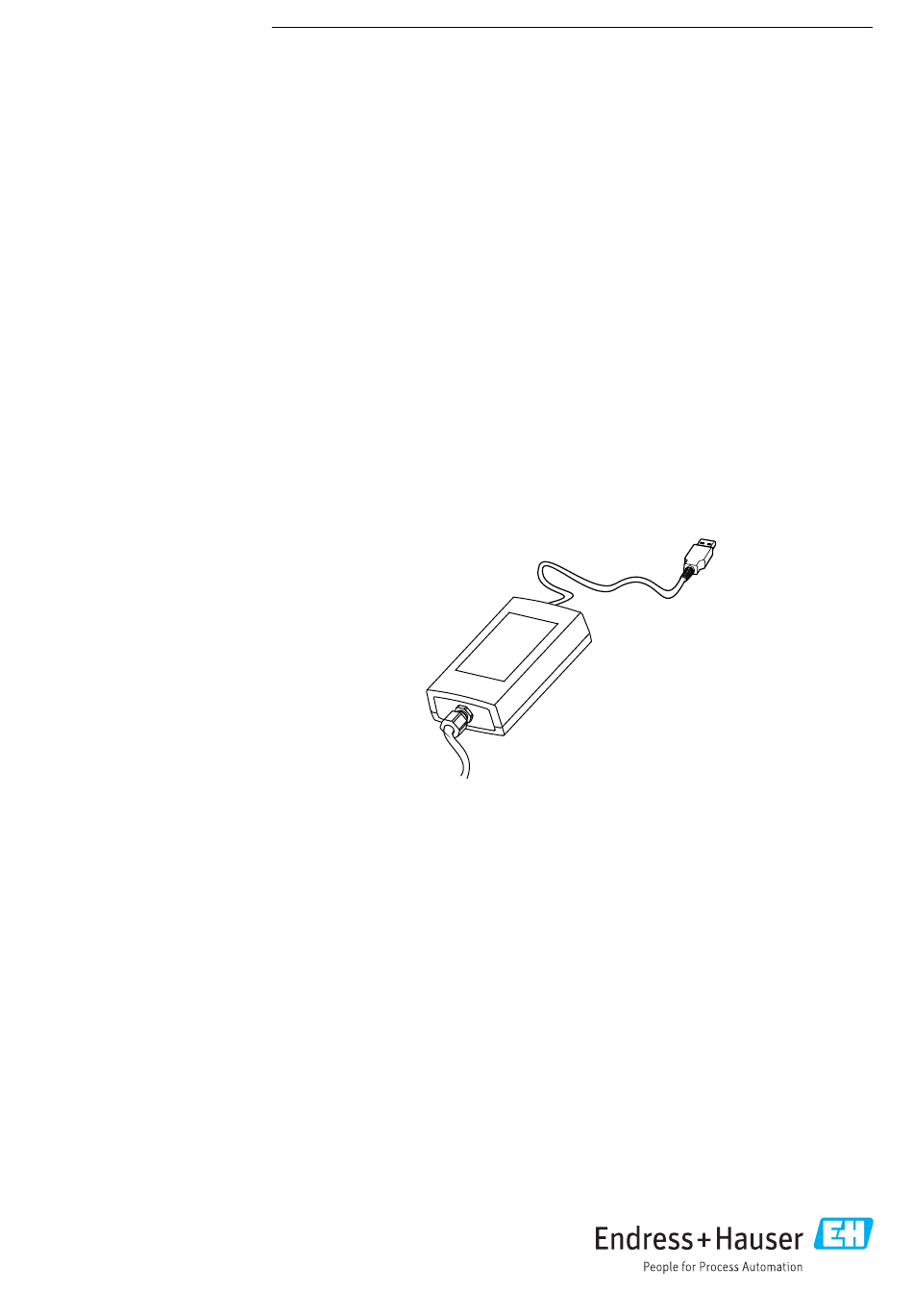

- Seite 1 Products Solutions Services BA01420C/07/DE/01.15 71453788 2015-04-30 Betriebsanleitung Commubox FXA291 Eigensichere Schnittstelle zum Anschluss von eigensicheren und nichteigensicheren Messumformern an eine USB-Schnittstelle...
- Seite 2 Konformitätserklärung / Declaration of conformity Commubox FXA291 Konformitätserklärung / Declaration of conformity Endress+Hauser...
- Seite 3 Commubox FXA291 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Warnhinweise ......4 Symbole .
- Seite 4 Hinweise zum Dokument Commubox FXA291 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
- Seite 5 Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung • Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit einer CDI-Schnitt- stelle (CDI = Endress+Hauser Common Data Interface) mit der USB-Schnittstelle eines Computers oder Laptops. Damit wird die Fernbedienung und Ausführung von Service Funktionen der Feldgeräte mit Hilfe eines Endress+Hauser Bedienprogramms, z.B.
- Seite 6 Warenannahme und Produktidentifizierung Commubox FXA291 3. Können Störungen nicht behoben werden: Setzen Sie die Produkte außer Betrieb und schützen Sie diese vor versehentlicher Inbetriebnahme. Produktsicherheit Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und europäischen Normen sind berücksichtigt.
- Seite 7 • USB-Kabel, boxseitig fertig verdrahtet • Anschlusskabel, boxseitig fertig verdrahtet • Kabel Standard-Adapter FXA291 • Installations-CD USB Commubox FXA291 Serial Port Driver: Wird automatisch über die Hardwareerkennung installiert. Siehe hierzu die Dokumenta- tion zum Installations- Setup. Folgen Sie den Installationsanweisungen. Zertifikate und Zulassungen 3.4.1...
- Seite 8 Commubox FXA291 Energieversorgung Anschlussbedingungen HINWEIS Nicht-bestimmungsgemäßer Einsatz im Ex-Bereich kann Schäden verursachen ‣ Setzen Sie die Commubox FXA291 nur in nicht-explosionsfähiger Atmosphäre ein. ‣ Halten Sie die Warn-, Installations- und Bedienungshinweise der Ex-Dokumentationen der Feldgeräte mit CDI-Schnittstelle ein. FXA291 ToF Adapter...
- Seite 9 • Anschlussspannung: < 7 VDC • U : 260V Bei Commubox FXA291 sind der eigensichere und der nichteigensichere Anschluss geschützt. Daher dürfen an Commubox FXA291 Nicht-Ex-Geräte an die eigensichere Seite angeschlossen werden, ohne dass die Zulassung zum späteren Anschluss eines Ex-Gerätes erlischt.
- Seite 10 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
- Seite 11 Commubox FXA291 Wartung und Reparatur Beachten Sie die lokalen Vorschriften. Endress+Hauser...
- Seite 12 Bauform, Maße 5.0 (16) 0.4 (1.3) 0.2 (0.66) A0005931 3 Commubox FXA291 und Komponenten, Abmessungen in m (ft) Kabel zwischen Commubox FXA291 und USB-Anschluss des PCs Kabel mit CDI-Anschlussbuchse und M8-Anschlusstecker für ToF-Adapter Kabel Standard-Adapter mit CDI-Gerätestecker Kabelverschraubungen Sicherheitskordel...
- Seite 13 60 (2.36) A0005928 5 Seitenansicht (CDI-Anschluss/Geräteseite), Abmessungen in mm (inch) Gewicht ca. 0,2 kg (0,44 lbs) Werkstoffe Gehäuse: Frontfolie: Polyester USB-Schnittstelle Personal Computer und Commubox FXA291 = USB-Signal nach USB-Spezifikation CDI-Schnittstelle Messgerät(e) und Commubox FXA291 = Endress+Hauser Service Protokoll Endress+Hauser...
- Seite 16 *71453788* 71453788 www.addresses.endress.com...
