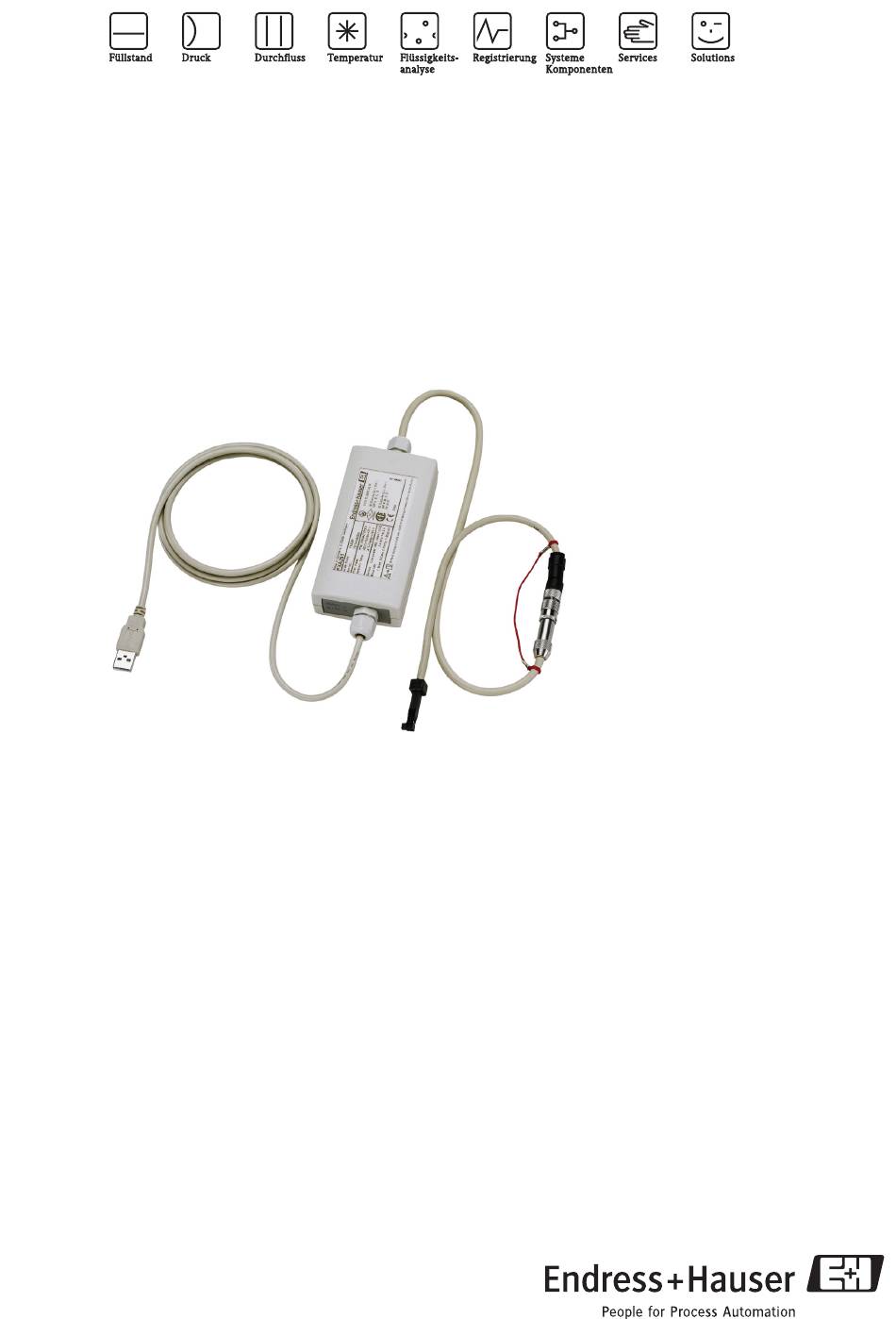

Technische Information

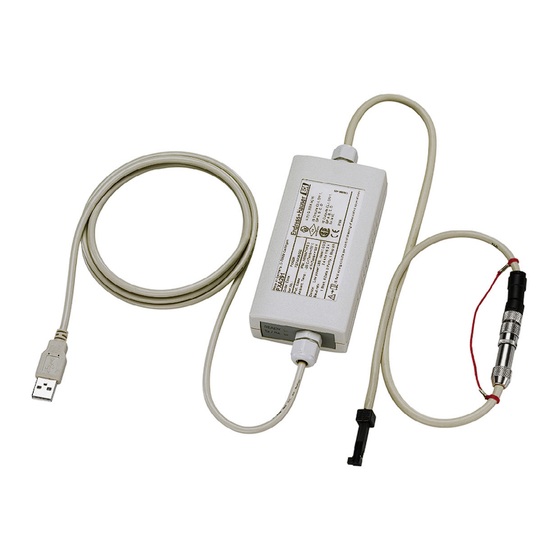

Commubox FXA291
Eigensichere Schnittstelle zum Anschluss von eigensicheren und
nichteigensicheren Messumformern an eine USB-Schnittstelle
Anwendungsbereich
• Die Commubox FXA291 verbindet Endress+Hauser
Feldgeräte mit einer CDI (= Endress+Hauser Common Data
Interface) -Schnittstelle mit der USB-Schnittstelle eines
Computers oder Laptops. Damit wird die Fernbedienung
und Ausführung von Service Funktionen der Feldgeräte mit
Hilfe eines Endress+Hauser Bedienprogramms, z.B.
FieldCare für anlagennahes Asset Management, ermöglicht.
• Die Commubox ist ein USB Low Power Gerät, das über die
USB-Schnittstelle des Computers mit Spannung versorgt
wird.
TI405C/07/de/02.07
71020218
Ihre Vorteile
• Inbetriebnahme von Endress+Hauser Feldgeräten vor Ort
• Einfacher Anschluss von Feldgeräten mit CDI-Schnittstelle
an einen Computer mit USB-Schnittstelle
• Spannungsversorgung der Commubox erfolgt über die
USB-Schnittstelle
• Spannungsversorgung von Feldgeräten über die
CDI-Schnittstelle möglich
• Anschluss an eigensichere und nicht eigensichere Feldgeräte
• Geeignet für Endress+Hauser Bedienprogramme, z.B.
FieldCare
