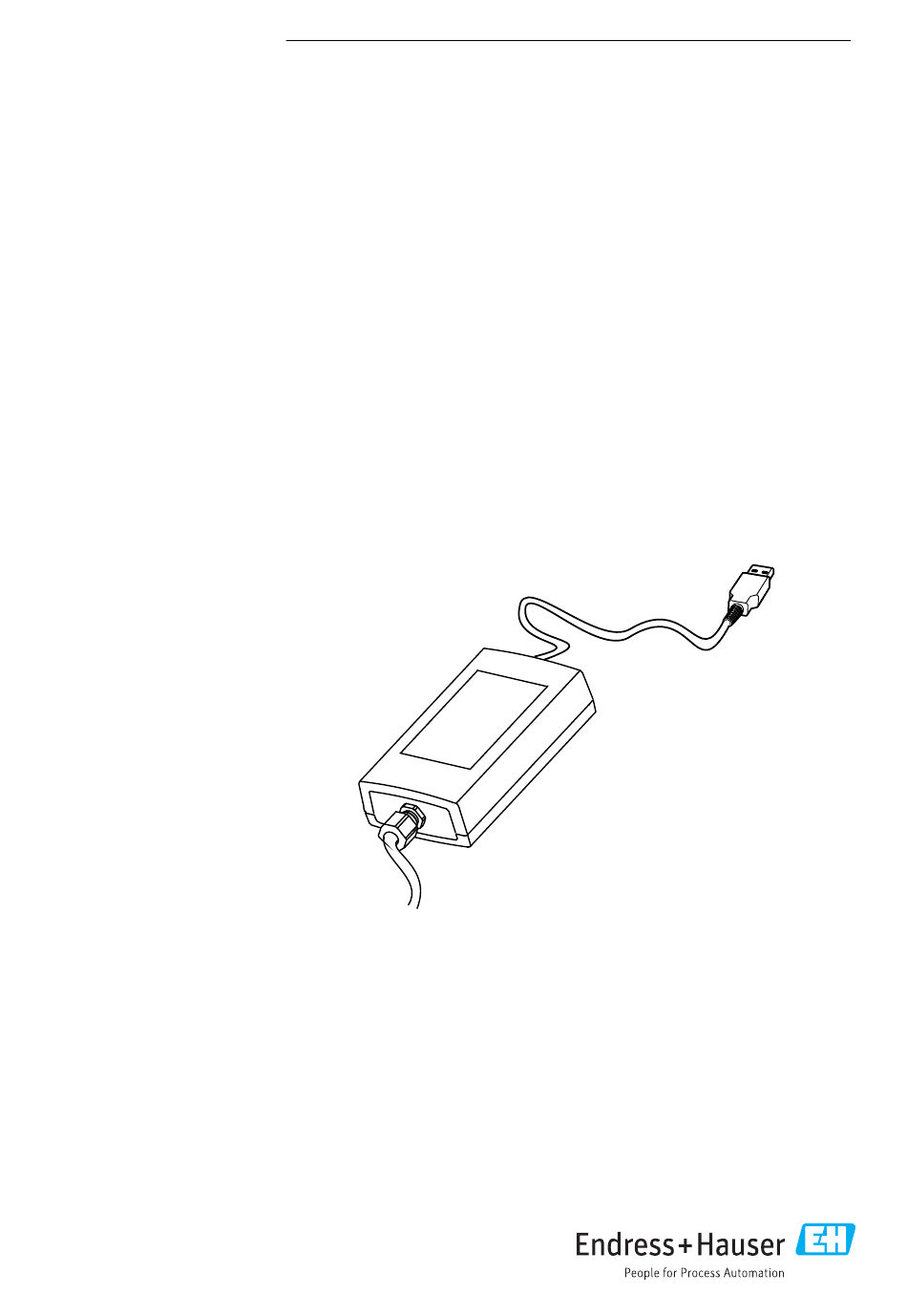

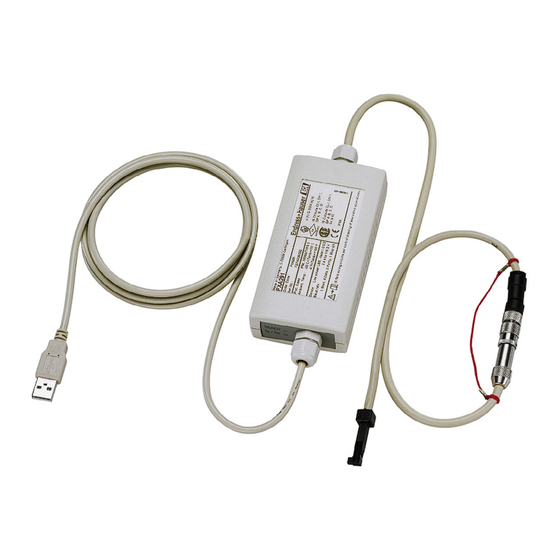

Betriebsanleitung
Commubox FXA291
Eigensichere Schnittstelle zum Anschluss von
eigensicheren und nichteigensicheren
Messumformern an eine USB-Schnittstelle
Solutions
Services

Werbung

loading

  Andere Handbücher für Endress+Hauser Commubox FXA291

  Verwandte Anleitungen für Endress+Hauser Commubox FXA291

  Inhaltszusammenfassung für Endress+Hauser Commubox FXA291

  • Seite 1 Products Solutions Services BA01385C/07/DE/03.19 71462218 2019-12-31 Betriebsanleitung Commubox FXA291 Eigensichere Schnittstelle zum Anschluss von eigensicheren und nichteigensicheren Messumformern an eine USB-Schnittstelle...
  • Seite 3: Inhaltsverzeichnis

    Commubox FXA291 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Warnhinweise ..... . . 4 Symbole ......4 Grundlegende Sicherheitshin- weise .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Commubox FXA291 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5: Grundlegende Sicherheitshin

    Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung • Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit einer CDI-Schnittstelle (CDI = Endress+Hauser Common Data Interface) mit der USB-Schnittstelle eines Computers oder Laptops. Damit wird die Fernbedienung und Ausführung von Service Funktionen der Feldgeräte mit Hilfe eines Endress+Hauser Bedienprogramms, z.B.
  • Seite 6: Betriebssicherheit

    Warenannahme und Produktidentifizierung Commubox FXA291 Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen.
  • Seite 7: Produktidentifizierung

     Die Produktübersicht wird in einem Popup-Fenster angezeigt. Produktbild im Popup-Fenster anklicken.  Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Endress+Hauser...
  • Seite 8: Lieferumfang

    • USB-Kabel, boxseitig fertig verdrahtet • Anschlusskabel, boxseitig fertig verdrahtet • Kabel Standard-Adapter FXA291 • Installations-CD USB Commubox FXA291 Serial Port Driver: Wird automatisch über die Hardwareerkennung installiert. Siehe hierzu die Dokumentation zum Installations- Setup. Folgen Sie den Installationsanweisungen. Zertifikate und Zulassungen 3.4.1...
  • Seite 9: Energieversorgung

    Energieversorgung Energieversorgung Anschlussbedingungen HINWEIS Nicht-bestimmungsgemäßer Einsatz im Ex-Bereich kann Schäden verursachen ‣ Setzen Sie die Commubox FXA291 nur in nicht-explosionsfähiger Atmosphäre ein. ‣ Halten Sie die Warn-, Installations- und Bedienungshinweise der Ex-Dokumentationen der Feldgeräte mit CDI-Schnittstelle ein. FXA291 ToF Adapter...
  • Seite 10: Anschluss

    • Anschlussspannung: < 7 VDC • U : 260V Bei Commubox FXA291 sind der eigensichere und der nichteigensichere Anschluss geschützt. Daher dürfen an Commubox FXA291 Nicht-Ex-Geräte an die eigensichere Seite angeschlossen werden, ohne dass die Zulassung zum späteren Anschluss eines Ex- Gerätes erlischt.
  • Seite 11: Angezeigte Signale

    Angezeigte Signale A0005933  2 Signallampen (USB-Anschluss/PC-Seite) Signal Licht Bedeutung READY Grün Commubox FXA291 ist betriebsbereit Tx / Rx Kommunikation von Computer zum Feldgerät Tx / Rx Gelb Kommunikation von Feldgerät zum Computer Tx / Rx Orange Duplex Kommunikation Endress+Hauser...
  • Seite 12: Wartung Und Reparatur

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣...
  • Seite 13: Technische Daten

    Commubox FXA291 Technische Daten ‣ Die lokalen Vorschriften beachten. Technische Daten Kommunikation und Datenverarbeitung Kommunikation zwischen Computer und FXA291 • Baudrate: 2400 .. 115.2k • Datenbits: 8 • Stoppbits: 1 • Parität: Keine • Startbits: 1 • Duplex Kommunikation Umgebung 7.2.1...
  • Seite 14: Konstruktiver Aufbau

    Bauform, Maße 5.0 (16) 0.4 (1.3) 0.2 (0.66) A0005931  3 Commubox FXA291 und Komponenten, Abmessungen in m (ft) Kabel zwischen Commubox FXA291 und USB-Anschluss des PCs Kabel mit CDI-Anschlussbuchse und M8-Anschlusstecker für ToF-Adapter Kabel Standard-Adapter mit CDI-Gerätestecker Kabelverschraubungen Sicherheitskordel 120 (4.72)
  • Seite 15 Seitenansicht (CDI-Anschluss/Geräteseite), Abmessungen in mm (inch) 7.3.2 Gewicht ca. 0,2 kg (0,44 lbs) 7.3.3 Werkstoffe Gehäuse: Frontfolie: Polyester 7.3.4 USB-Schnittstelle Personal Computer und Commubox FXA291 = USB-Signal nach USB-Spezifikation 7.3.5 CDI-Schnittstelle Messgerät(e) und Commubox FXA291 = Endress+Hauser Service Protokoll Endress+Hauser...
