COMPACT 1.4
13

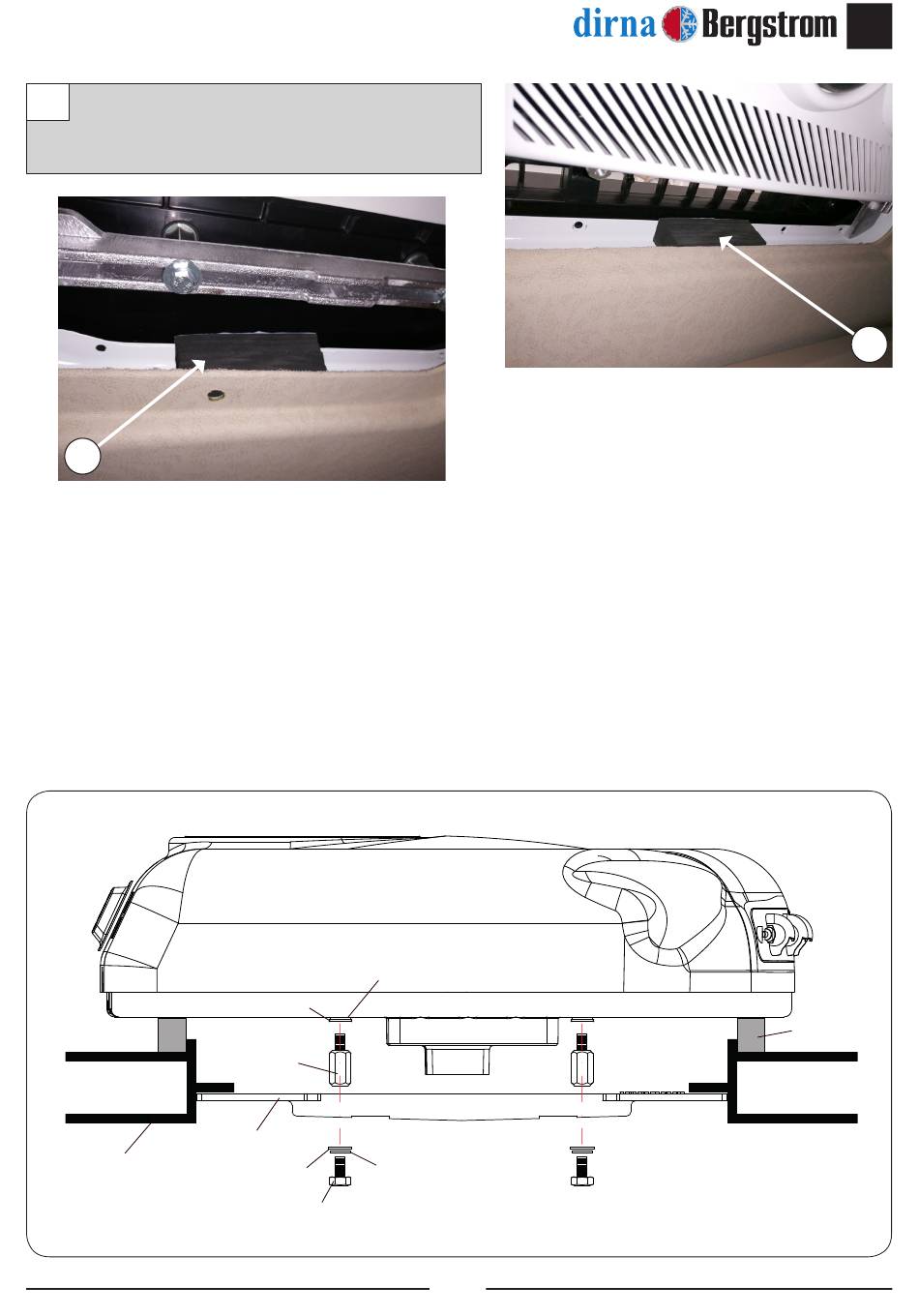

Stücke der EPDM-Dichtung wie gezeigt zwischen
Dach und Verkleidung seitlich und vorne an der
Luke anbringen.
13

Explosionsansicht bis zur Befestigung der Halterungen

(4) breitflansch-Flachscheibe Ø 8
Befestigungshalterung
Kabinendecke
breitflansch-Flachscheibe Ø 8
(4) gummiunterlegscheibe
(4) sechskant-
Verbindungsmutter
M8 L= 26
(4) schraube 8/125x45
grower-Scheibe Ø 8
45
GE
®
13
EPDM-
Dichtung 30x25
