COMPACT 1.4
Attention de ne pas inverser les polarités au moment de connecter l'équipement. Si cela se produisait, la
plaque de commande ne s'allumerait pas et l'équipement ne fonctionnerait pas.
Souffleur
centrifuge
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur
Compresseur
AVIS IMPORTANT !
Contrôle
électronique
Prise d'origine
Boîte positifs
position X02
37

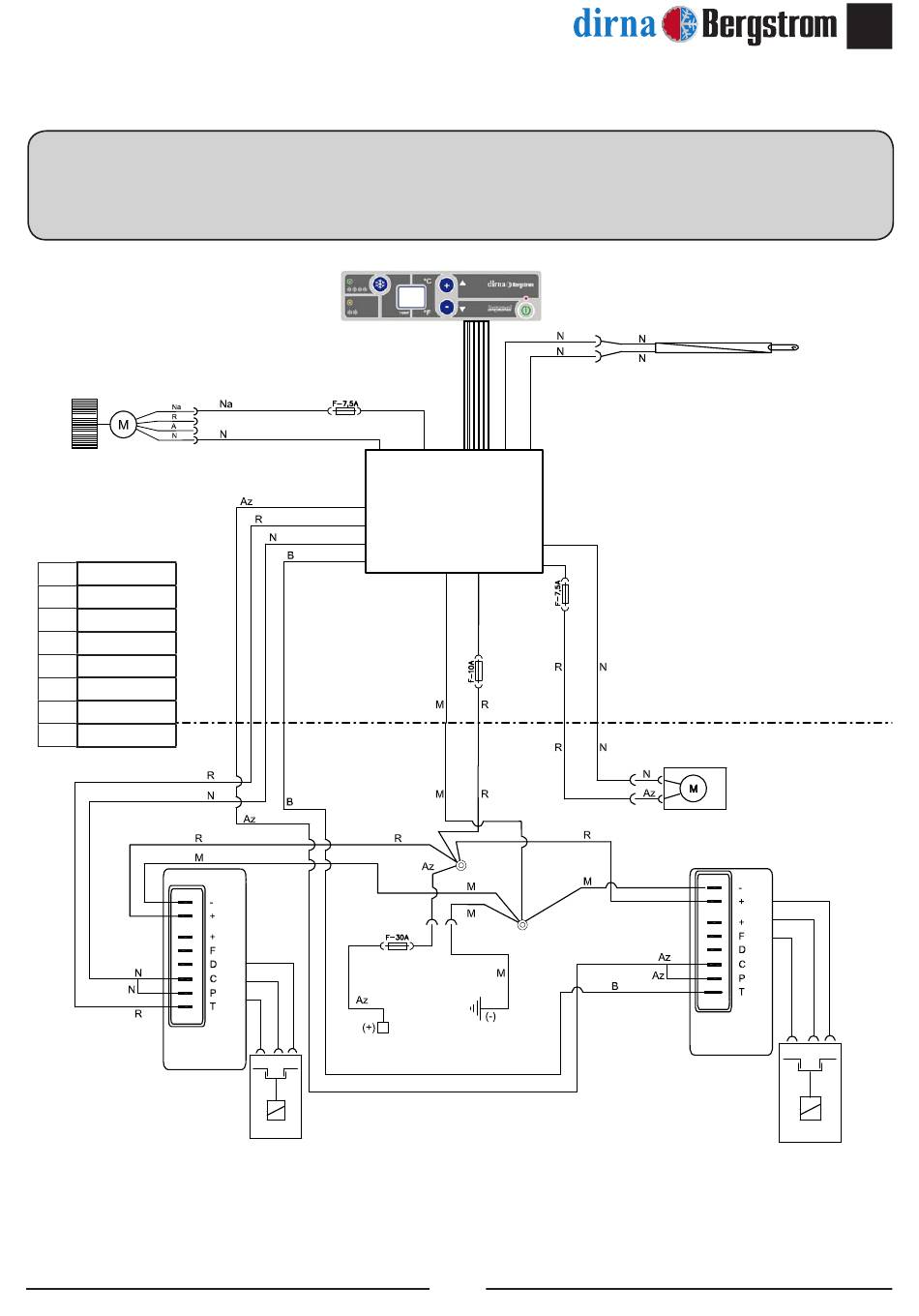

Schéma électrique
Capteur
air de retour
Ventilateur du
condenseur
Commande
électronique
compresseur
Compresseur
FR
®
