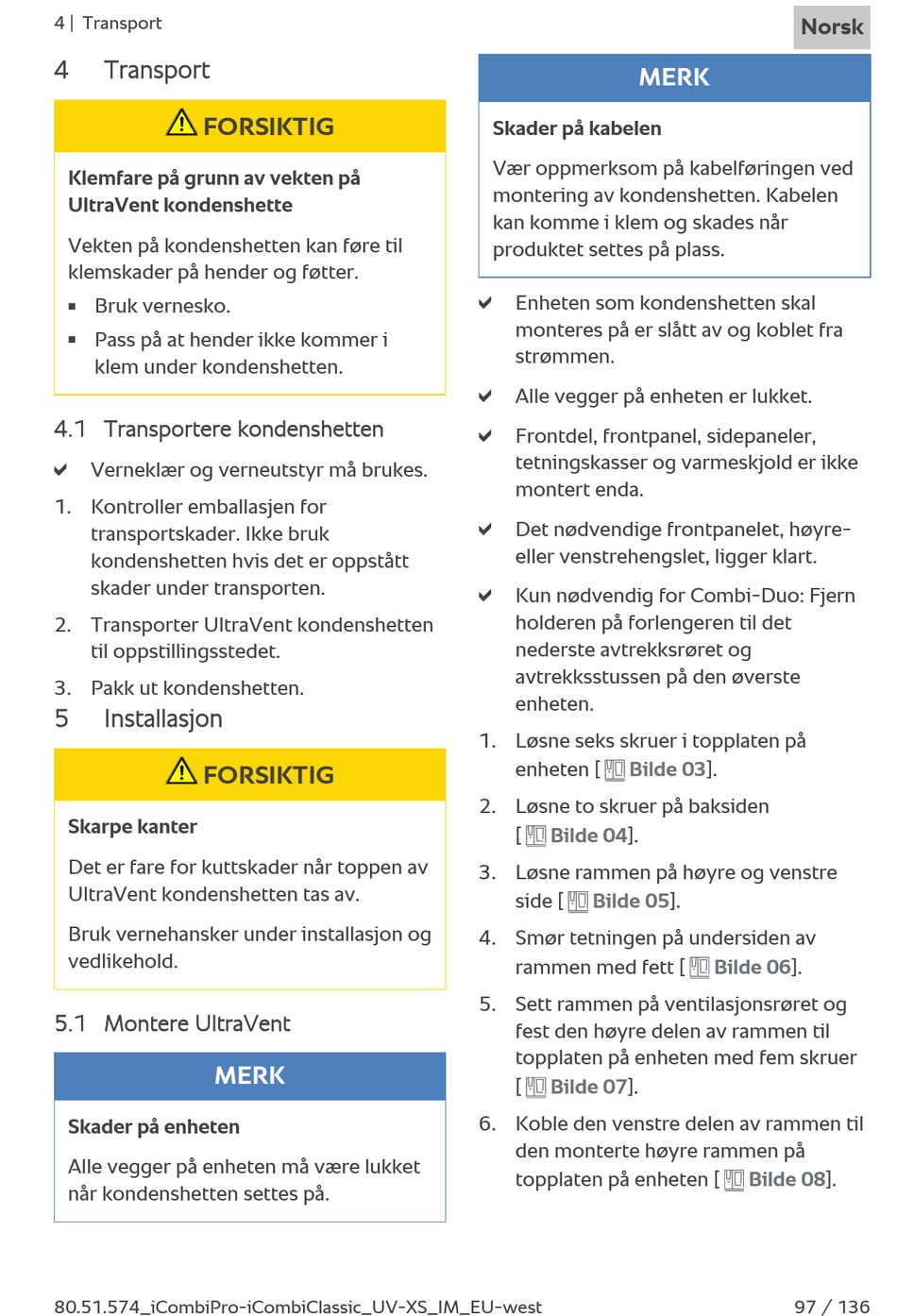

4 | Transport

4 Transport
FORSIKTIG
Klemfare på grunn av vekten på
UltraVent kondenshette
Vekten på kondenshetten kan føre til
klemskader på hender og føtter.
Bruk vernesko.
n
Pass på at hender ikke kommer i
n
klem under kondenshetten.

4.1 Transportere kondenshetten

a
Verneklær og verneutstyr må brukes.
1. Kontroller emballasjen for
transportskader. Ikke bruk
kondenshetten hvis det er oppstått
skader under transporten.
2. Transporter UltraVent kondenshetten
til oppstillingsstedet.
3. Pakk ut kondenshetten.
5

Installasjon

FORSIKTIG
Skarpe kanter
Det er fare for kuttskader når toppen av
UltraVent kondenshetten tas av.
Bruk vernehansker under installasjon og
vedlikehold.

5.1 Montere UltraVent

MERK
Skader på enheten
Alle vegger på enheten må være lukket
når kondenshetten settes på.
80.51.574_iCombiPro-iCombiClassic_UV-XS_IM_EU-west
MERK
Skader på kabelen
Vær oppmerksom på kabelføringen ved
montering av kondenshetten. Kabelen
kan komme i klem og skades når
produktet settes på plass.
a
Enheten som kondenshetten skal
monteres på er slått av og koblet fra
strømmen.
a
Alle vegger på enheten er lukket.
a
Frontdel, frontpanel, sidepaneler,
tetningskasser og varmeskjold er ikke
montert enda.
a
Det nødvendige frontpanelet, høyre-
eller venstrehengslet, ligger klart.
a
Kun nødvendig for Combi-Duo: Fjern
holderen på forlengeren til det
nederste avtrekksrøret og
avtrekksstussen på den øverste
enheten.
1. Løsne seks skruer i topplaten på
enheten [ Bilde
2. Løsne to skruer på baksiden
[ Bilde 04].
3. Løsne rammen på høyre og venstre
side [ Bilde
4. Smør tetningen på undersiden av
rammen med fett [
5. Sett rammen på ventilasjonsrøret og
fest den høyre delen av rammen til
topplaten på enheten med fem skruer
[ Bilde 07].
6. Koble den venstre delen av rammen til
den monterte høyre rammen på
topplaten på enheten [
Norsk
03].
05].
Bilde 06].
Bilde 08].
97 / 136
