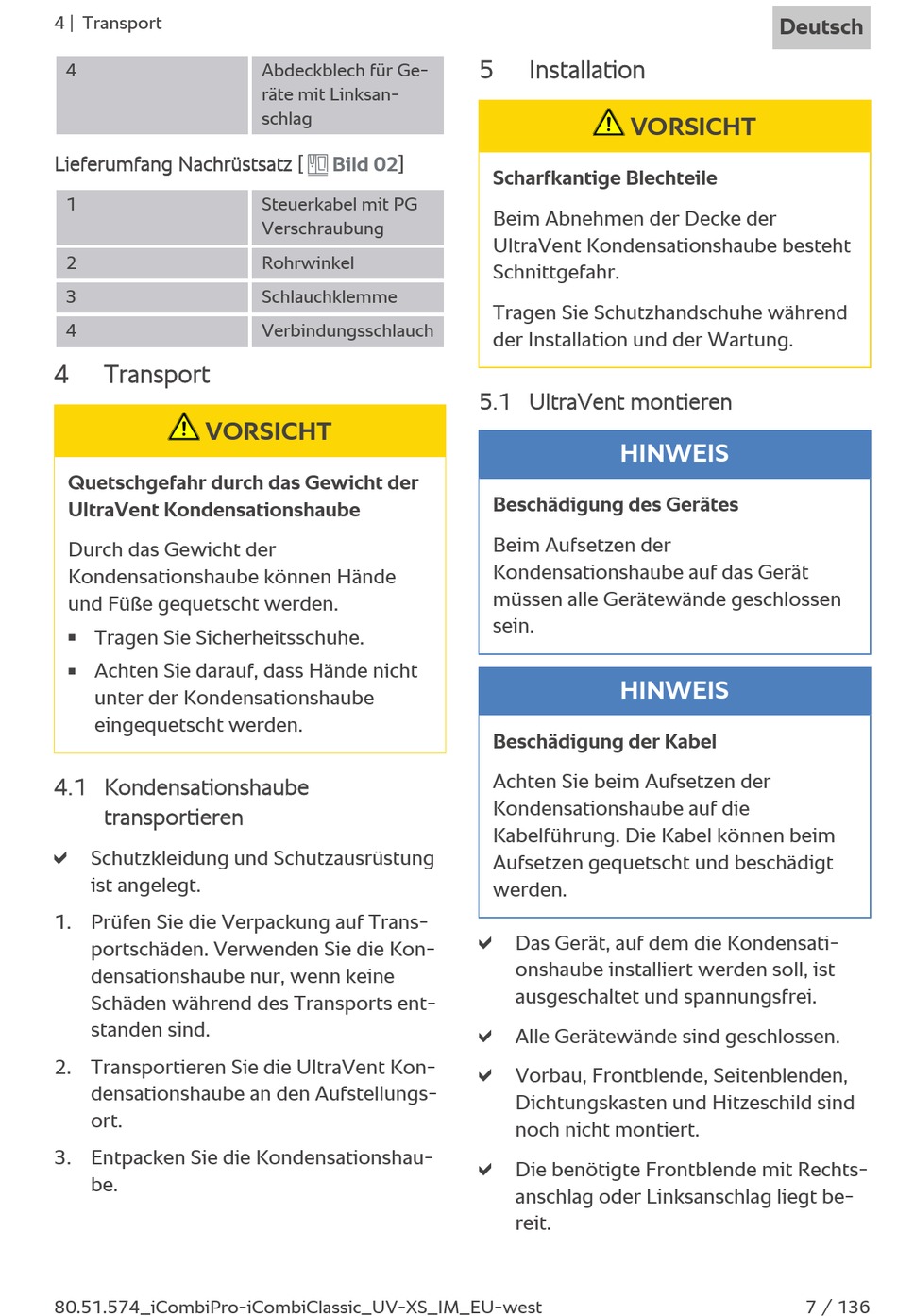

Transport; Kondensationshaube Transportieren; Installation; Ultravent Montieren - Rational UltraVent XS Original Installationsanleitung

4 | Transport

4
Lieferumfang Nachrüstsatz [
1
2
3
4
4 Transport
VORSICHT
Quetschgefahr durch das Gewicht der
UltraVent Kondensationshaube
Durch das Gewicht der
Kondensationshaube können Hände
und Füße gequetscht werden.
Tragen Sie Sicherheitsschuhe.
n
Achten Sie darauf, dass Hände nicht
n
unter der Kondensationshaube
eingequetscht werden.
4.1 Kondensationshaube
transportieren
a
Schutzkleidung und Schutzausrüstung
ist angelegt.
1. Prüfen Sie die Verpackung auf Trans-
portschäden. Verwenden Sie die Kon-
densationshaube nur, wenn keine
Schäden während des Transports ent-
standen sind.
2. Transportieren Sie die UltraVent Kon-
densationshaube an den Aufstellungs-
ort.
3. Entpacken Sie die Kondensationshau-
be.
80.51.574_iCombiPro-iCombiClassic_UV-XS_IM_EU-west
Abdeckblech für Ge-
räte mit Linksan-
schlag
Bild 02]
Steuerkabel mit PG
Verschraubung
Rohrwinkel
Schlauchklemme
Verbindungsschlauch
5

Installation

VORSICHT
Scharfkantige Blechteile
Beim Abnehmen der Decke der
UltraVent Kondensationshaube besteht
Schnittgefahr.
Tragen Sie Schutzhandschuhe während
der Installation und der Wartung.

5.1 UltraVent montieren

HINWEIS
Beschädigung des Gerätes
Beim Aufsetzen der
Kondensationshaube auf das Gerät
müssen alle Gerätewände geschlossen
sein.
HINWEIS
Beschädigung der Kabel
Achten Sie beim Aufsetzen der
Kondensationshaube auf die
Kabelführung. Die Kabel können beim
Aufsetzen gequetscht und beschädigt
werden.
a
Das Gerät, auf dem die Kondensati-
onshaube installiert werden soll, ist
ausgeschaltet und spannungsfrei.
a
Alle Gerätewände sind geschlossen.
a
Vorbau, Frontblende, Seitenblenden,
Dichtungskasten und Hitzeschild sind
noch nicht montiert.
a
Die benötigte Frontblende mit Rechts-
anschlag oder Linksanschlag liegt be-
reit.
Deutsch
7 / 136
