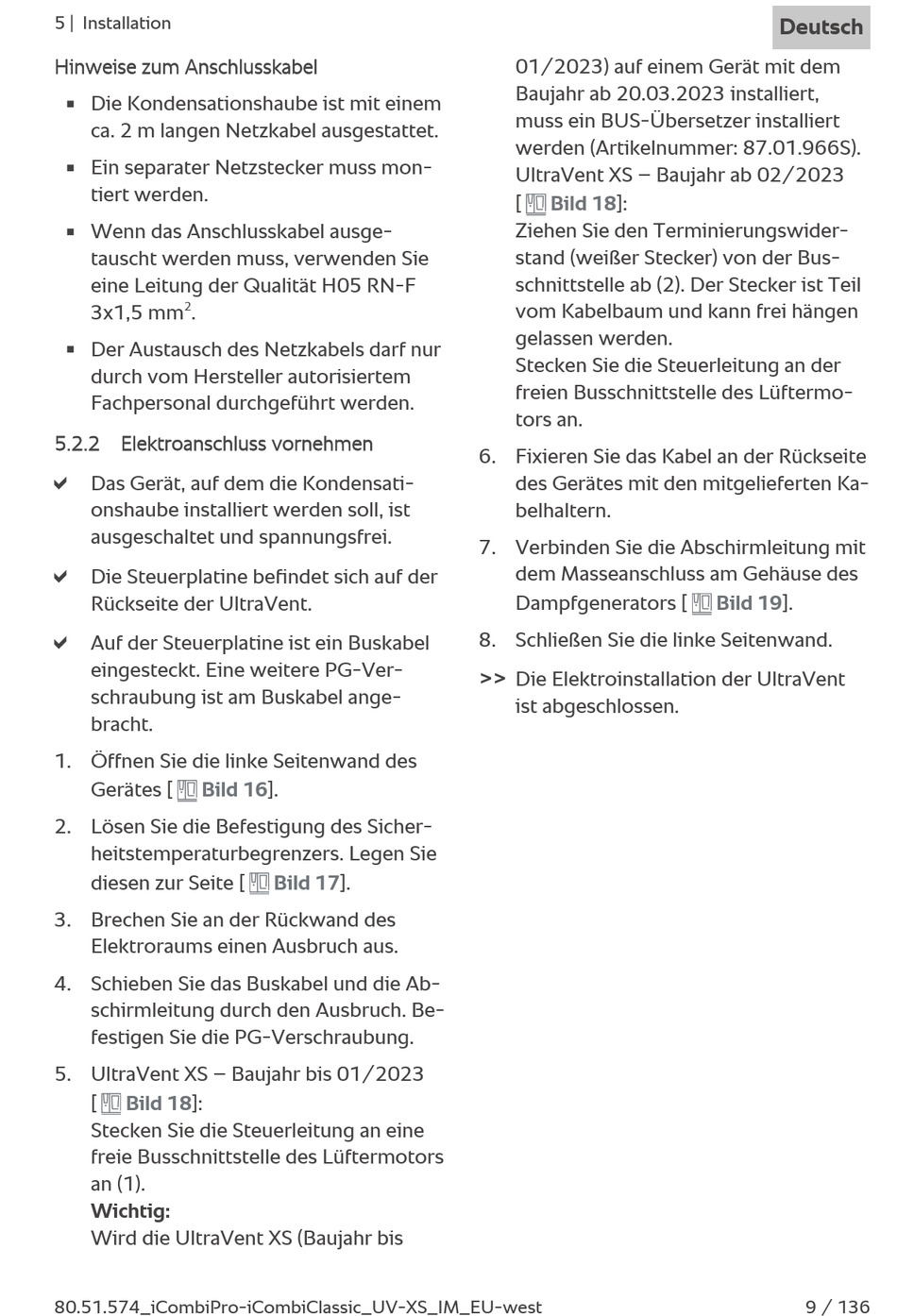

5 | Installation
Hinweise zum Anschlusskabel
Die Kondensationshaube ist mit einem
n
ca. 2 m langen Netzkabel ausgestattet.
Ein separater Netzstecker muss mon-
n
tiert werden.
Wenn das Anschlusskabel ausge-
n
tauscht werden muss, verwenden Sie
eine Leitung der Qualität H05 RN-F
2
3x1,5 mm .
Der Austausch des Netzkabels darf nur
n
durch vom Hersteller autorisiertem
Fachpersonal durchgeführt werden.

5.2.2 Elektroanschluss vornehmen

a
Das Gerät, auf dem die Kondensati-
onshaube installiert werden soll, ist
ausgeschaltet und spannungsfrei.
a
Die Steuerplatine befindet sich auf der
Rückseite der UltraVent.
a
Auf der Steuerplatine ist ein Buskabel
eingesteckt. Eine weitere PG-Ver-
schraubung ist am Buskabel ange-
bracht.
1. Öffnen Sie die linke Seitenwand des
Gerätes [ Bild
2. Lösen Sie die Befestigung des Sicher-
heitstemperaturbegrenzers. Legen Sie
diesen zur Seite [
3. Brechen Sie an der Rückwand des
Elektroraums einen Ausbruch aus.
4. Schieben Sie das Buskabel und die Ab-
schirmleitung durch den Ausbruch. Be-
festigen Sie die PG-Verschraubung.
5. UltraVent XS – Baujahr bis 01/2023
[ Bild 18]:
Stecken Sie die Steuerleitung an eine
freie Busschnittstelle des Lüftermotors
an (1).
Wichtig:
Wird die UltraVent XS (Baujahr bis
80.51.574_iCombiPro-iCombiClassic_UV-XS_IM_EU-west
16].
Bild 17].
01/2023) auf einem Gerät mit dem
Baujahr ab 20.03.2023 installiert,
muss ein BUS-Übersetzer installiert
werden (Artikelnummer: 87.01.966S).
UltraVent XS – Baujahr ab 02/2023
[ Bild 18]:
Ziehen Sie den Terminierungswider-
stand (weißer Stecker) von der Bus-
schnittstelle ab (2). Der Stecker ist Teil
vom Kabelbaum und kann frei hängen
gelassen werden.
Stecken Sie die Steuerleitung an der
freien Busschnittstelle des Lüftermo-
tors an.
6. Fixieren Sie das Kabel an der Rückseite
des Gerätes mit den mitgelieferten Ka-
belhaltern.
7. Verbinden Sie die Abschirmleitung mit
dem Masseanschluss am Gehäuse des
Dampfgenerators [
8. Schließen Sie die linke Seitenwand.
>>
Die Elektroinstallation der UltraVent
ist abgeschlossen.
Deutsch
Bild 19].
9 / 136
