ελληνικά

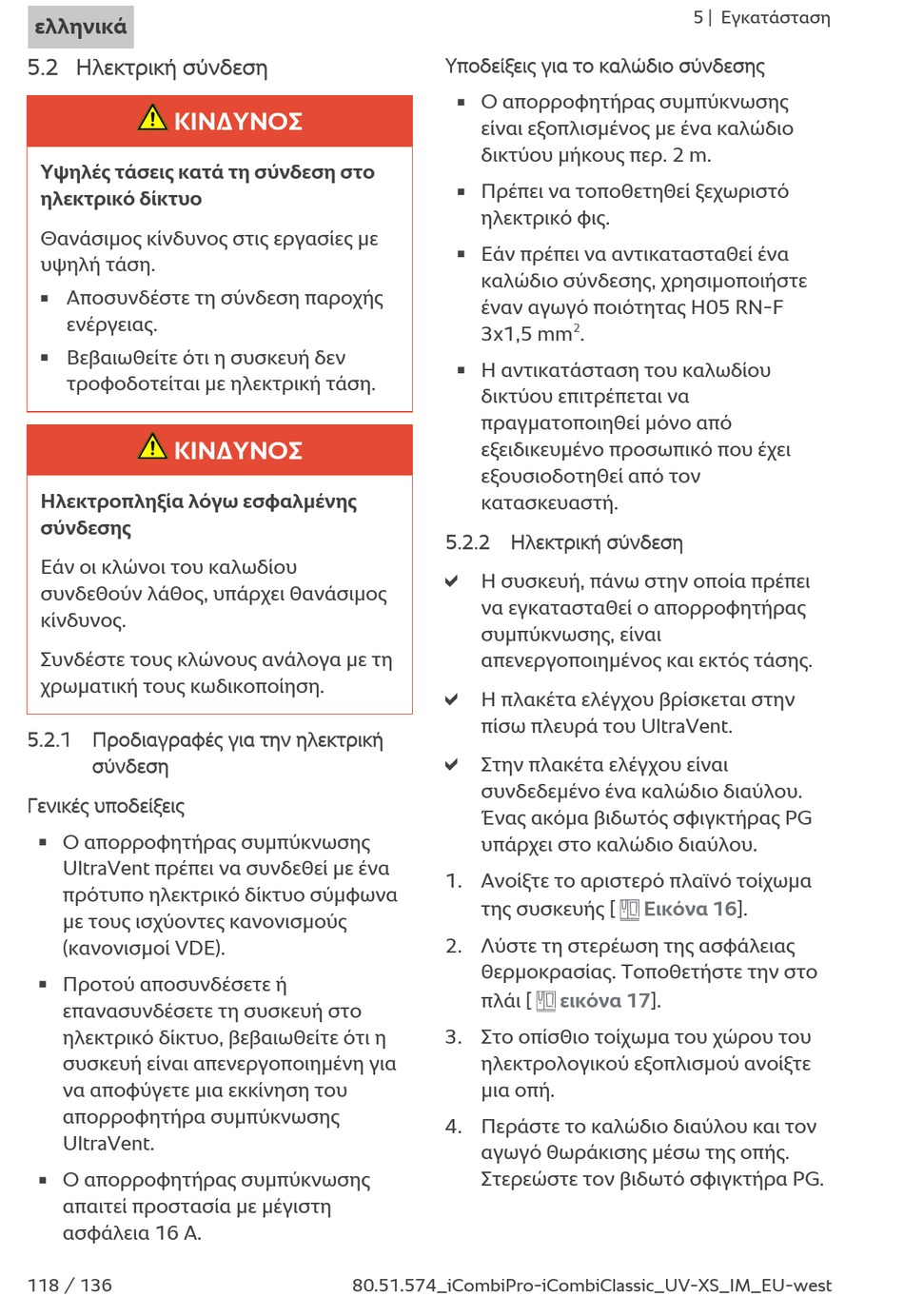

5.2 Ηλεκτρική σύνδεση
ΚΙΝΔΥΝΟΣ
Υψηλές τάσεις κατά τη σύνδεση στο
ηλεκτρικό δίκτυο
Θανάσιμος κίνδυνος στις εργασίες με
υψηλή τάση.
Αποσυνδέστε τη σύνδεση παροχής
n
ενέργειας.
Βεβαιωθείτε ότι η συσκευή δεν
n
τροφοδοτείται με ηλεκτρική τάση.
ΚΙΝΔΥΝΟΣ
Ηλεκτροπληξία λόγω εσφαλμένης
σύνδεσης
Εάν οι κλώνοι του καλωδίου
συνδεθούν λάθος, υπάρχει θανάσιμος
κίνδυνος.
Συνδέστε τους κλώνους ανάλογα με τη
χρωματική τους κωδικοποίηση.
5.2.1 Προδιαγραφές για την ηλεκτρική
σύνδεση
Γενικές υποδείξεις
Ο απορροφητήρας συμπύκνωσης
n
UltraVent πρέπει να συνδεθεί με ένα
πρότυπο ηλεκτρικό δίκτυο σύμφωνα
με τους ισχύοντες κανονισμούς
(κανονισμοί VDE).
Προτού αποσυνδέσετε ή
n
επανασυνδέσετε τη συσκευή στο
ηλεκτρικό δίκτυο, βεβαιωθείτε ότι η
συσκευή είναι απενεργοποιημένη για
να αποφύγετε μια εκκίνηση του
απορροφητήρα συμπύκνωσης
UltraVent.
Ο απορροφητήρας συμπύκνωσης
n
απαιτεί προστασία με μέγιστη
ασφάλεια 16 A.
118 / 136
Υποδείξεις για το καλώδιο σύνδεσης
Ο απορροφητήρας συμπύκνωσης
n
είναι εξοπλισμένος με ένα καλώδιο
δικτύου μήκους περ. 2 m.
Πρέπει να τοποθετηθεί ξεχωριστό
n
ηλεκτρικό φις.
Εάν πρέπει να αντικατασταθεί ένα
n
καλώδιο σύνδεσης, χρησιμοποιήστε
έναν αγωγό ποιότητας H05 RN-F
3x1,5 mm
Η αντικατάσταση του καλωδίου
n
δικτύου επιτρέπεται να
πραγματοποιηθεί μόνο από
εξειδικευμένο προσωπικό που έχει
εξουσιοδοτηθεί από τον
κατασκευαστή.
5.2.2 Ηλεκτρική σύνδεση
a
Η συσκευή, πάνω στην οποία πρέπει
να εγκατασταθεί ο απορροφητήρας
συμπύκνωσης, είναι
απενεργοποιημένος και εκτός τάσης.
a
Η πλακέτα ελέγχου βρίσκεται στην
πίσω πλευρά του UltraVent.
a
Στην πλακέτα ελέγχου είναι
συνδεδεμένο ένα καλώδιο διαύλου.
Ένας ακόμα βιδωτός σφιγκτήρας PG
υπάρχει στο καλώδιο διαύλου.
1. Ανοίξτε το αριστερό πλαϊνό τοίχωμα
της συσκευής [
2. Λύστε τη στερέωση της ασφάλειας
θερμοκρασίας. Τοποθετήστε την στο
πλάι [
3. Στο οπίσθιο τοίχωμα του χώρου του
ηλεκτρολογικού εξοπλισμού ανοίξτε
μια οπή.
4. Περάστε το καλώδιο διαύλου και τον
αγωγό θωράκισης μέσω της οπής.
Στερεώστε τον βιδωτό σφιγκτήρα PG.
80.51.574_iCombiPro-iCombiClassic_UV-XS_IM_EU-west
5 | Εγκατάσταση
2
.
Εικόνα
16].
εικόνα
17].
