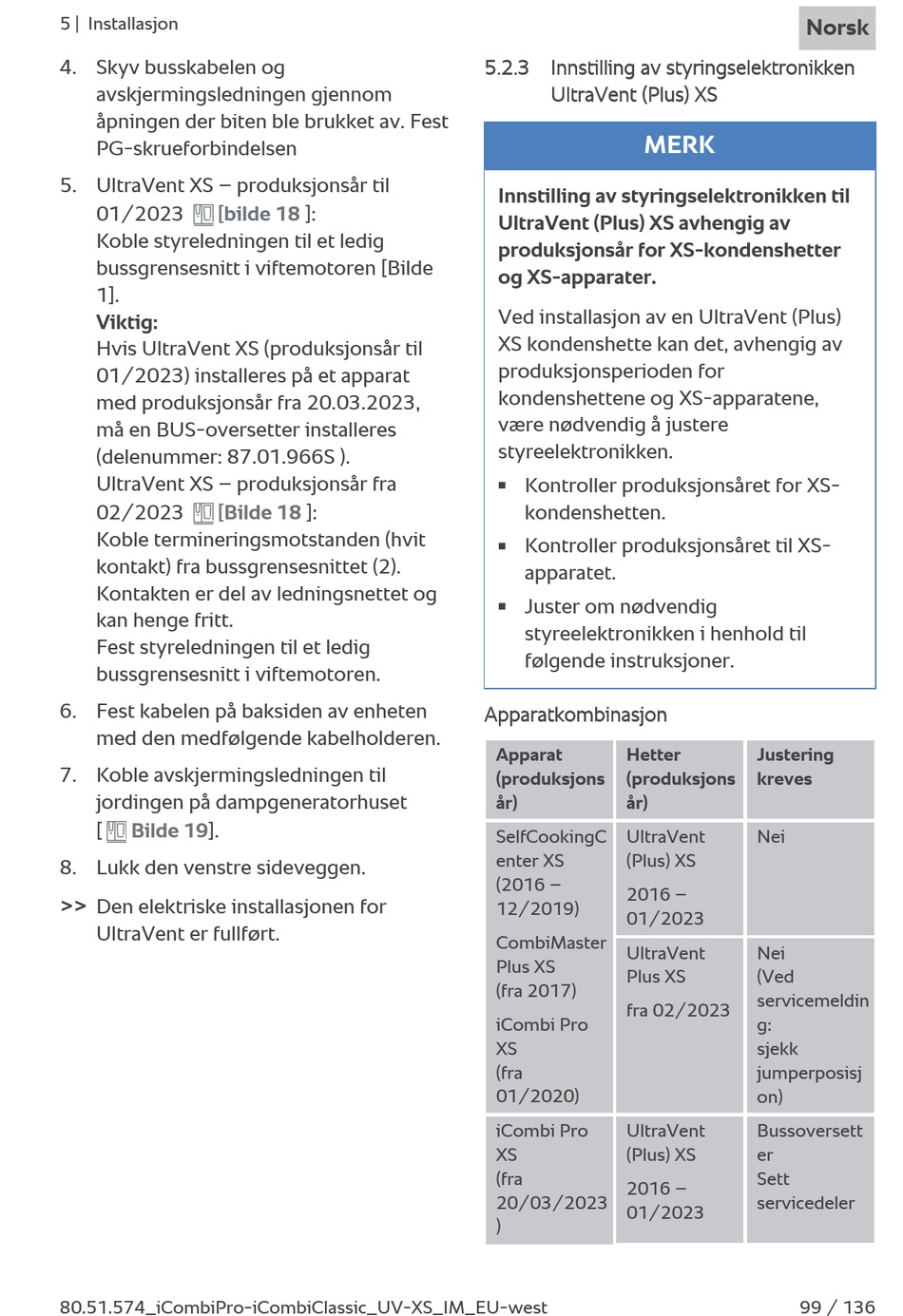

5 | Installasjon
4. Skyv busskabelen og
avskjermingsledningen gjennom
åpningen der biten ble brukket av. Fest
PG-skrueforbindelsen
5. UltraVent XS – produksjonsår til
01/2023 [bilde 18
Koble styreledningen til et ledig
bussgrensesnitt i viftemotoren [Bilde
1].
Viktig:
Hvis UltraVent XS (produksjonsår til
01/2023) installeres på et apparat
med produksjonsår fra 20.03.2023,
må en BUS-oversetter installeres
(delenummer: 87.01.966S ).
UltraVent XS – produksjonsår fra
02/2023 [Bilde 18
Koble termineringsmotstanden (hvit
kontakt) fra bussgrensesnittet (2).
Kontakten er del av ledningsnettet og
kan henge fritt.
Fest styreledningen til et ledig
bussgrensesnitt i viftemotoren.
6. Fest kabelen på baksiden av enheten
med den medfølgende kabelholderen.
7. Koble avskjermingsledningen til
jordingen på dampgeneratorhuset
[ Bilde 19].
8. Lukk den venstre sideveggen.
>>
Den elektriske installasjonen for
UltraVent er fullført.
80.51.574_iCombiPro-iCombiClassic_UV-XS_IM_EU-west
]:
]:
5.2.3 Innstilling av styringselektronikken
UltraVent (Plus) XS
MERK
Innstilling av styringselektronikken til
UltraVent (Plus) XS avhengig av
produksjonsår for XS-kondenshetter
og XS-apparater.
Ved installasjon av en UltraVent (Plus)
XS kondenshette kan det, avhengig av
produksjonsperioden for
kondenshettene og XS-apparatene,
være nødvendig å justere
styreelektronikken.
Kontroller produksjonsåret for XS-
n
kondenshetten.
Kontroller produksjonsåret til XS-
n
apparatet.
Juster om nødvendig
n
styreelektronikken i henhold til
følgende instruksjoner.
Apparatkombinasjon
Apparat Hetter
(produksjons (produksjons
år) år)
SelfCookingC UltraVent
enter XS (Plus) XS
(2016 –
2016 –
12/2019)
01/2023
CombiMaster
UltraVent
Plus XS
Plus XS
(fra 2017)
fra 02/2023
iCombi Pro
XS
(fra
01/2020)
iCombi Pro UltraVent
XS (Plus) XS
(fra
2016 –
20/03/2023
01/2023
)
Norsk
Justering
kreves
Nei
Nei
(Ved
servicemeldin
g:
sjekk
jumperposisj
on)
Bussoversett
er
Sett
servicedeler
99 / 136
