3. INSTALLATION

Bei der Installation und dem Einbau des Geräts
müssen die folgenden Anweisungen befolgt
werden.
• Das Gerät auf einen festen und geraden
Untergrund mit Anschlussmöglichkeit an
Wasser und Strom stellen.
• Beim automatischen Füller A202 W muss
sich in Nähe der Maschine ein
handbedienter Entlüftungshahn befinden.
Der Wasserschlauch hat ein länge von 1.25m.
• Bei der Aufstellung der Maschine ist zu
berücksichtigen, dass diese mit einer
Überlaufvorrichtung ausgestattet ist.
Abhängig von der elektrischen Ausführung des
Gerätes, muss es gemäss nachstehender Abbildun-
gen angeschlossen werden.
• (Abb. 4) Bei 220V-240V 3 Phase
(4-adriges Kabel)
• (Abb. 5) Bei 380V-415V 3 Phase/null
(5-adriges Kabel)
Bei der Montage eines neuen Steckers folgende
Hinweise beachten:
1. Die grün/gelbe Ader ("ERDE") muss an die
mit dem Buchstaben "E" oder mit dem
Symbol für "Erde" (
oder grün/gelbe Klemme angeschlossen
werden.
2. Die blaue Ader ("NULL") muss an die mit
dem Buchstaben "N" gekennzeichnete oder
schwarze Klemme angeschlossen werden.
3. Die braune Ader ("PHASE") muss an die mit
dem Buchstaben "L" gekennzeichnete oder
rote Klemme angeschlossen werden.
09/98
) gekennzeichnete
WICHTIG!

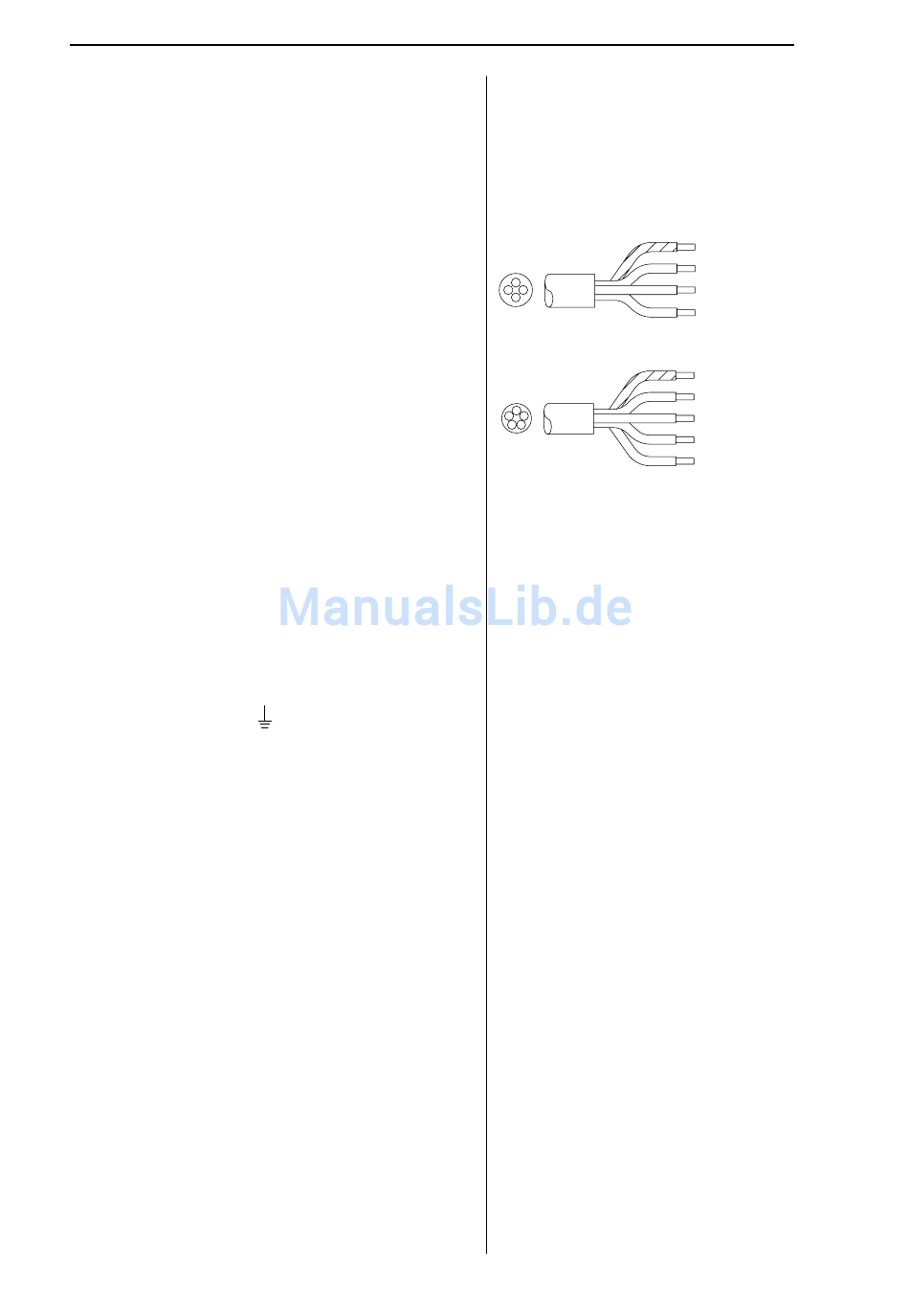

Die 4 oder 5 adrige Stromschnur (Abb. 4 / Abb. 5)
besitzt folgenden Adercode:
Grün/Gelb - Erde
Blau - Null
Braun - Phase
Schwarz - Phase
Abb. 4
Abb. 5
3
Animo
Grün/Gelb - Erde (E)
Braun - Phase 1 (L1)
Schwarz - Phase 2 (L2)
Schwarz - Phase 3 (L3)
Grün/Gelb - Erde (E)
Blau - Null (N)
Braun - Phase 1 (L1)
Schwarz - Phase 2 (L2)
Schwarz - Phase 3 (L3)
A 202 W
