Zum Drechseln von z. B. Schalen oder Töp-
fen muss die Planscheibe (13) anstelle der
4-Zack-Körnerspitze (1) verwendet werden.
Planscheibe montieren
1. Lösen Sie ggf. die 4-Zack-Körnerspitze
(1). Setzen Sie hierfür die beiden Ga-
belschlüssel (16) an der Antriebswelle
(19) und an der 4-Zack-Körnerspitze
(1) an und drehen Sie die 4-Zack-
Körnerspitze (1) ab.
2. Halten Sie die Antriebswelle (19) mit
dem Gabelschlüssel (16) fest.
3. Drehen Sie die Planscheibe (13) auf
die Antriebswelle (19).
Betrieb
Drehzahl wählen
Der Netzstecker darf beim Einstel-
len der Drehzahl nicht eingesteckt
sein.
Wahl der richtigen Drehzahl:
- Wählen Sie bei neuen Werkstücken
zunächst eine kleine Drehzahl.
Steigern Sie die Drehzahl mit zuneh-
mender Wuchtigkeit des Werkstücks.
- Die Wahl der richtigen Drehzahl hängt
von mehreren Faktoren ab, z. B. Mate-
rial, Durchmesser, Länge und Unwucht
des Werkstücks. Grundsätzlich gilt:
Wählen Sie bei harten Hölzern, bei
unrunden, langen oder Werkstücken
mit großem Durchmesser eine kleine
Drehzahl.

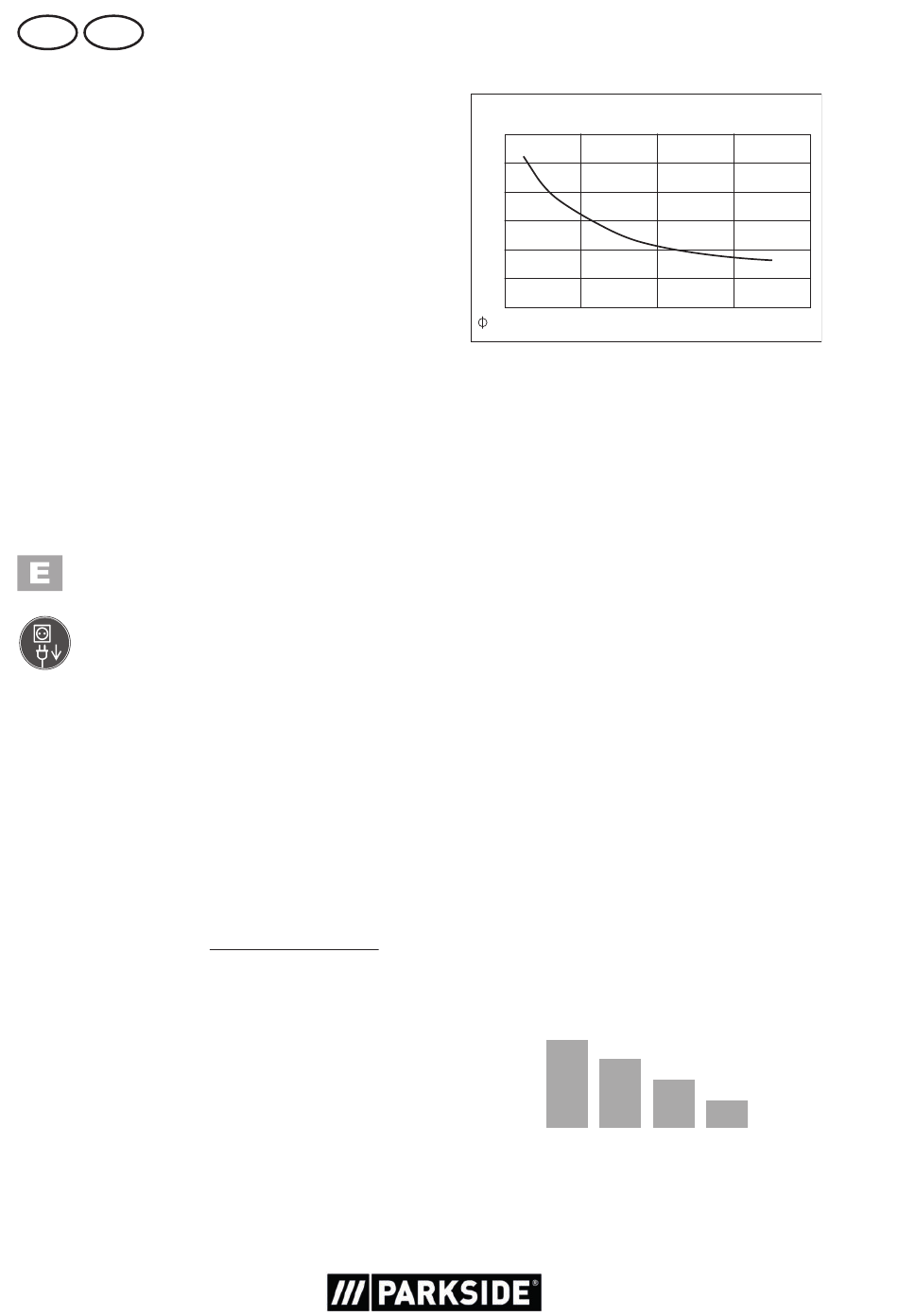

- Orientieren Sie sich bei der Wahl der
Drehzahl an der Tabelle:
10
-1
min
3000
2500
2000
1500
1000
500
0
0 100
Auf der x-Achse ist der Werkstück-
durchmesser angegeben. Auf der y-
Achse wird die Drehzahl abgelesen.
Gehen Sie beim Durchmesser des
Werkstücks senkrecht nach oben und
lesen Sie die Drehzahl an der die ge-
dachte senkrechte Linie die Kurve trifft.
1. Lösen Sie die beiden Verschlussschrau-
ben (20) der beiden Getriebeabde-
ckungen (21).
2. Öffnen Sie die Getriebeabdeckungen
(21).
3. Lösen Sie die Feststellschraube (22) der
Motoreinheit mit dem Innensechskant-
schlüssel (12).
4. Heben Sie die Motoreinheit (23) durch
Betätigen des Hebels (24) an, um den
Keilriemen (26) zu entlasten.
5. Fixieren Sie die Motoreinheit (23)
durch Anziehen der Feststellschraube
(22).
6. Legen Sie den Keilriemen (26) auf die
gewünschte Rille der Antriebsscheibe
(25), um die angegebene Drehzahl zu
erreichen:
2600
1760
Der Keilriemen muss auf der
oberen und unteren Antriebs-
scheibe in derselben Rille liegen.
200 300 400
mm
1260
890
