Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 0.0.F). Es
besitzt 4 Eingänge (für 2-Draht-Sensoren oder PNP 3-Draht-Sensoren).
• Maximale Anzahl von Modulen pro Master: 31
• Stromversorgung aus AS-i Netz, gesamt 160mA pro Modul
• Sensoranschluß über PG7-Verschraubung und Käfigzugklemmen
• AS-i Anschluß über EMS-Modul-Unterteil
AS-i Flachkabel gelb
Montage
Adressvergabe mit dem Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Elektrischer Anschluß
Schalten Sie die Stromkreise spannungsfrei!
Führen Sie die Sensorleitungen durch die PG-Verschraubungen
und legen Sie die Adern an den Käfigzugklemmen auf.
Verbinden Sie die Eingänge nicht mit externem Potential.
LEDs gelb
LED grün (AS-i Power)
LED rot
1 2 3
4
Pwr
1 2 3 4
Outputs
Inputs
1
1
2
2
3
3
4
4
Beschriftungsfelder
PG7-Verschraubung
Klemmenbelegung und Zuordnung der Datenbits
Input 1
Klemmen-
bezeichnung
+
IN
—
D0
Datenbit
Eingang
I+
I1
I-
Verbinden Sie die Sensoren mit den Eingängen I1 bis I4.
I+ I1 I
I+ I2 I
I+ I3 I
I+ I4 I
mechanischer
Schalter
PNP-Sensor
Parameterbits: Die Parameterbits P0...P3 werden nicht verwendet.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
• LED PWR grün leuchtet: Spannungsversorgung über das AS-i Netz ok
• LEDs gelb leuchten:
Eingänge geschaltet
• LED PWR rot leuchtet:
AS-i Kommunikationsfehler, Slave nimmt
nicht am „normalen" Datenverkehr teil,
z. B. Slaveadresse 0
• LED PWR blinkt
Peripheriefehler, z. B. Sensorversorgung
abwechselnd grün/rot:
überlastet bzw. kurzgeschlossen
Montageanleitung
Installation Instructions
Notice de Montage

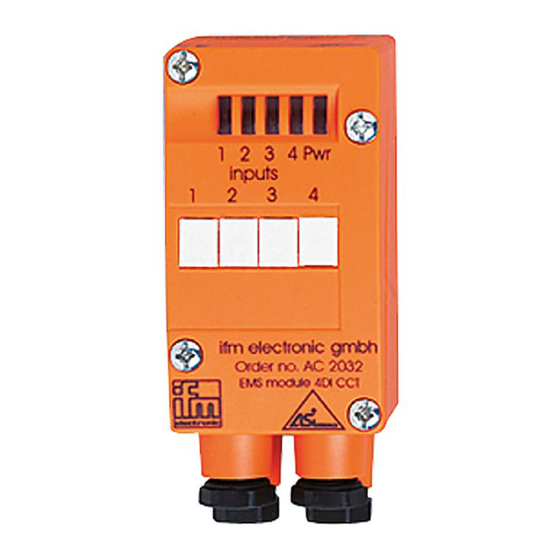

AS-i Universalmodul
AS-i universal module
Module AS-i universel
AC2032
1 2 3
4
Pwr
Inputs
1
2
3
4
Input 2
Input 3
+
IN
—
+
IN
—
+
D1
D2
I+
I2
I-
I+
I3
I-
I+
3-Leiter
Input 4
—
IN
D3
I4
I-
