Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave mit bidirektionalem Datenverkehr im
AS-i-Netz (AS-i-Profil: S7.F.F). Es verbindet 4 Sensoren (2-Draht-Senso-
ren oder PNP-3-Draht-Sensoren) und 4 Aktuatoren (PNP-schaltend) mit
dem AS-i Master
• maximale Anzahl von Modulen pro Master: 31
• Stromversorgung aus dem AS-i Netz, gesamt 200 mA pro Modul
• Ausgangsstrom: 2 A pro Kanal, 4 A pro Modul bei 24 V DC ±15%
• Watchdog: Ist die Verbindung zum Master unterbrochen, werden die
4 Ausgänge stromlos geschaltet
• Sensor-/Aktuatoranschluss über PG7-Verschraubung und Käfigzugklemmen
• AS-i und externer Power Anschluss über EEMS-Modul-Unterteil
AS-i Flachkabel gelb
1 2 3 4
Inputs
1
2
AS-i Flachkabel schwarz
Montage
Adressvergabe mit dem Adressiergerät.
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8 Nm.
Elektrischer Anschluss
Schalten Sie die Stromkreise spannungsfrei!
Führen Sie die Anschlussleitungen durch die PG-Verschraubun-
gen und legen Sie die Adern an den Käfigzugklemmen auf. Die
externe Spannung muss eine sichere Trennung nach PELV besit-
zen. Verbinden Sie die Eingänge nicht mit externem Potential.
LEDs gelb/rot/grün
Pwr/
1 2 3 4
AE
Error
Outputs
3
4
1
2
3
4
Beschriftungsfelder
PG7-Verschraubung
Klemmenbelegung und Zuordnung der Datenbits
Input 1
Klemmen-
bezeichnung
+
IN
—
D0
Datenbit
Ausgang
I+
I1
I-
Output 1
Klemmen-
bezeichnung
n.c.
Out
—
Datenbit
D0
Ausgang
n.c.
O1+
O1-
Verbinden Sie die Sensoren mit den Eingängen I1 bis I4.
Verbinden Sie die Aktuatoren mit den Ausgängen O1 bis O4.
+
I1
-
+
I2
-
+
I3
-
+
I4
-
Parameterbits P0: Watchdog für alle Ausgänge aktiviert*/deaktiviert
(* default), P1...P3 werden nicht verwendet.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
• LED AE grün leuchtet:
externe Spannung ok
• LEDs gelb leuchten:
Eingänge / Ausgänge geschaltet
• LED PWR/Error
AS-i Kommunikationsfehler, Slave nimmt
rot leuchtet:
nicht am „normalen" Datenverkehr teil,
z. B. Slaveadresse 0
• LED PWR/Error
grün leuchtet:
Spannungsversorgung über das AS-i Netz ok
• LED PWR/Error blinkt
Peripheriefehler, z. B. Sensorversorgung
abwechselnd grün/rot:
überlastet bzw. kurzgeschlossen

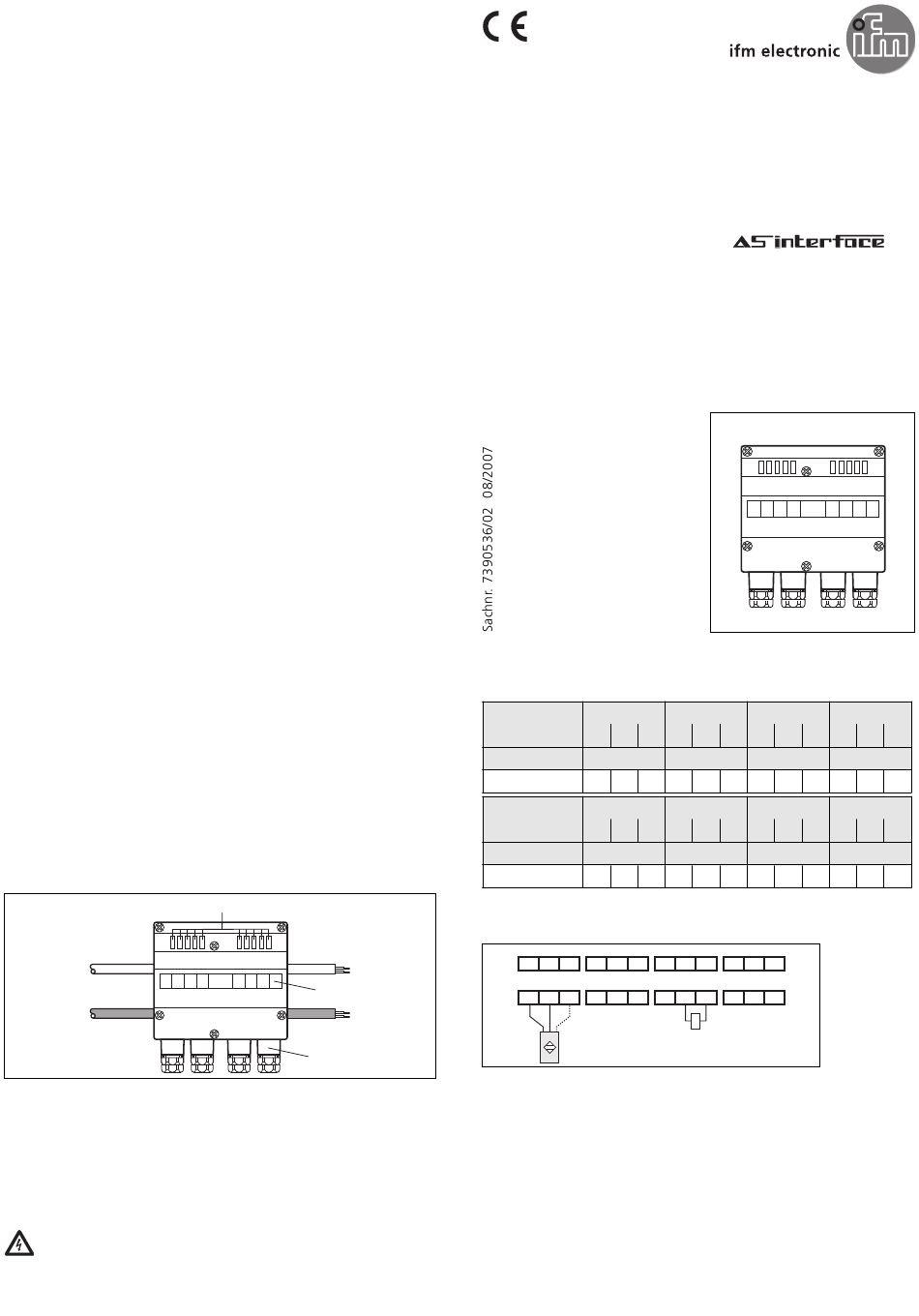

Montageanleitung
Installation Instructions
Notice de Montage

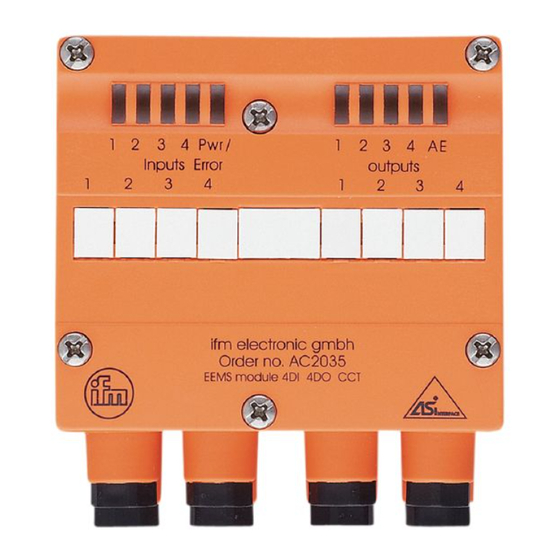

AS-i Universalmodul
AS-i universal module
Module AS-i universel
AC2035
1 2 3 4
Pwr/
1 2 3 4
Error
Inputs
1
2
3
4
1
Input 2
Input 3
+
IN
—
+
IN
—
D1
D2
I+
I2
I-
I+
I3
I-
Output 2
Output 3
n.c.
Out
—
n.c.
Out
—
D1
D2
n.c.
O2+
O2-
n.c.
O3+
O3-
n.c. O1
-
n.c. O2
-
n.c. O3
-
n.c. O4
-
AE
Outputs
2
3
4
Input 4
—
+
IN
D3
I+
I4
I-
Output 4
—
n.c.
Out
D3
n.c.
O4+
O4-
