IFM Electronic AC2086 Montageanleitung

Bestimmungsgemäße Verwendung
Das AS-I Modul fungiert als A/B-Slave (Version 2.1) im AS-i Netz
(AS-i Profil: S-B.A.E).
Adressierung mit Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine
Adresse zwischen 1A und 31B; Auslieferadresse ist 0.
Konfektionierung der Leuchttaster
1. Schrauben Sie die gewünschten Druckhaubenoberteile (Farbplatten)
auf die Druckhaubenträger.
2. Setzen Sie die kompletten Druckhauben in die gewünschte Position
ein; drehen Sie sie so, daß die 4 kreuzförmig angeordneten Aus-
sparungen über dem Stegkreuz der Fassung stehen. Drücken Sie die
Haube leicht an, bis sie einrastet.
Sie können die Druckhaube mit einem Druckhaubenabzieher
(Best.-Nr. E70206) wieder entfernen.
Montage
Schalten Sie die Anlage spannungsfrei.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Zuordnung der Datenbits:
D0 D1
LED 1 LED 2
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
• LED grün: Spannungsversorgung o.k.
• LED rot: AS-i Kommunikationsfehler,
z. B. Slaveadresse 0
D2 D3
Taster 1 Taster 2
Druckhaubenoberteil
Druckhaubenträger
Befestigungs-
schraube
LED PWR/FAULT Fassung
Montageanleitung
Installation Instructions
Notice de Montage

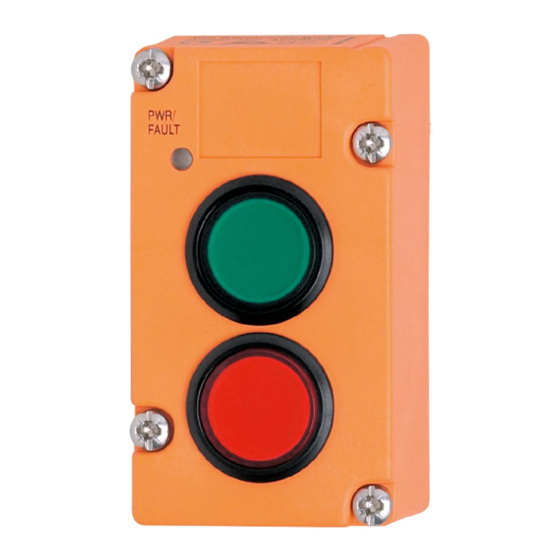

AS-i Leuchttaster-
Modul
AS-i illuminated
push-button module
Module AS-i à bouton
lumineux
AC2086
Fassung
Leuchttaster 2 Leuchttaster 1
