IFM Electronic AS-interface AC2034 Montageanleitung

IFM Electronic AS-interface AC2034 Montageanleitung

Vorschau ausblenden
1
2

Quicklinks

Diese Anleitung herunterladen
Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 8.0). Es
verbindet 4 Aktuatoren (PNP-schaltend) mit dem AS-i Master
• Maximale Anzahl von Modulen pro Master: 31
• Ausgangsstrom: 2A pro Kanal, 2A pro Modul bei 24V DC ±15%
• Watchdog: Ist die Verbindung zum Master unterbrochen, werden die
4 Ausgänge stromlos geschaltet.
• Aktuatoranschluß über PG7-Verschraubung und Käfigzugklemmen
• AS-i und externer Power Anschluß über EEMS-Modul-Unterteil
AS-i Flachkabel gelb
AS-i Flachkabel schwarz
Montage
Adressvergabe mit dem Adressiergerät.
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie
Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Elektrischer Anschluß
Schalten Sie die Stromkreise spannungsfrei!
Führen Sie die Aktuatorleitungen durch die PG-Verschraubungen
und legen Sie die Adern an den Käfigzugklemmen auf.
Die externe Spannung muß eine sichere Trennung nach PELV
besitzen.
LED gelb / rot
LED grün (AS-i Power)
1 2 3
1 2 3 4
4
Pwr
Outputs
Outputs
1
1
2
2
3
3
4
4
Beschriftungsfelder
PG7-Verschraubung
Klemmenbelegung und Zuordnung der Datenbits
Output 1
Klemmen-
bezeichnung
+
—
n.c.
D0
Datenbit
Ausgang
O1+
O1-
n.c.
Verbinden Sie die Aktuatoren mit den Ausgängen O1 bis O4.
O1+ O1- n.c.
O2+ O2- n.c.
O3+ O3- n.c.
O4+ O4- n.c.
Ausgangslast
Zuordnung der Parameterbits
Parameterbit
P0
nicht
verwendet
verwendet
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
•
LED grün leuchtet: Spannungsversorgung über das AS-i Netz o. k.
•
LEDs gelb leuchten: Ausgänge geschaltet

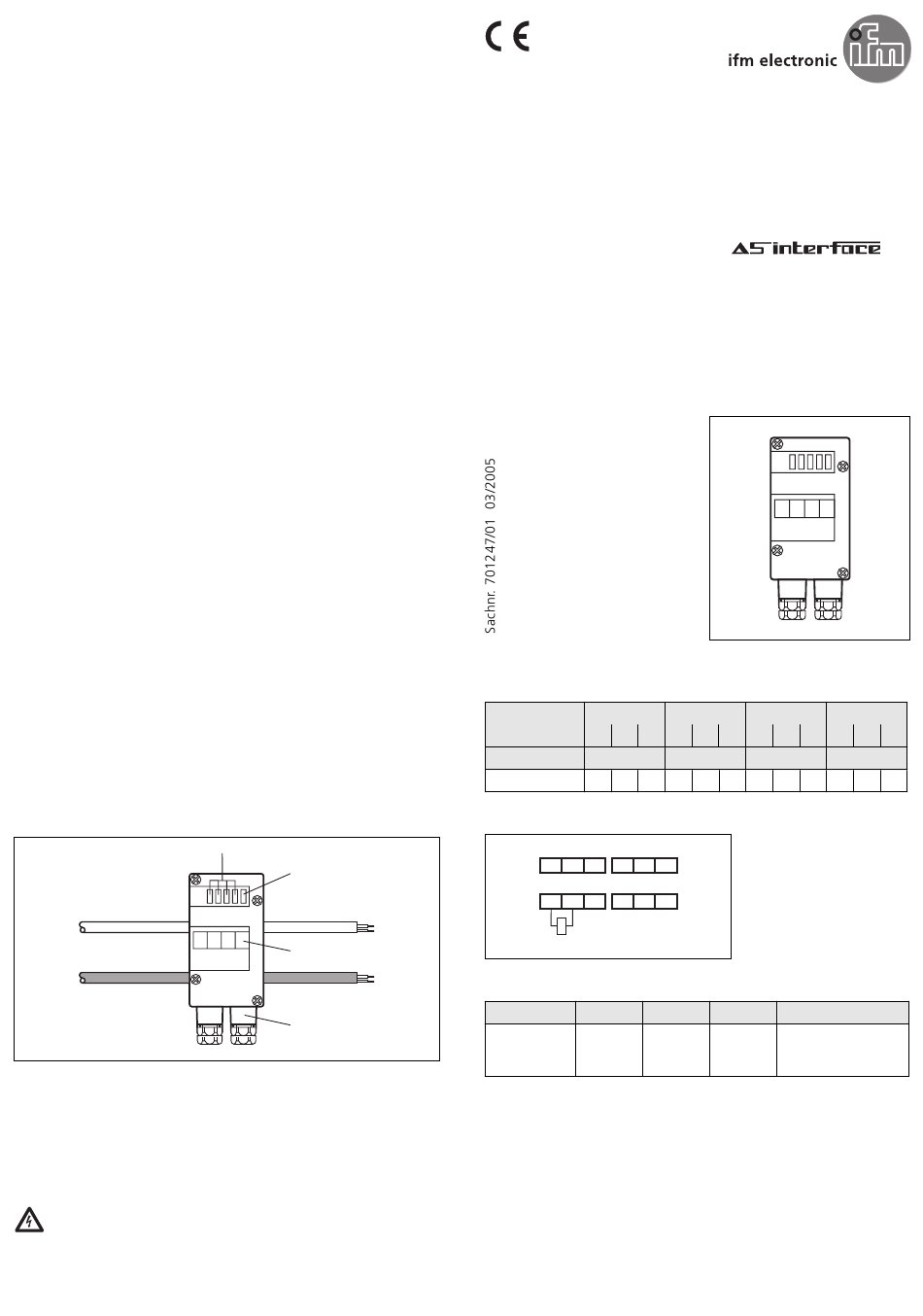

Montageanleitung
Installation Instructions
Notice de Montage
AS-i Universalmodul
AS-i universal module
Module AS-i universel
AC2034
1 2 3
4
Pwr
Outputs
1
2
3
4
Output 2
Output 3
+
—
n.c.
+
—
n.c.
+
D1
D2
O2+
O2-
n.c.
O3+
O3-
n.c.
O4+
P1
P2
P3
Watchdog für alle
nicht
nicht
Ausgänge
verwendet
aktiviert*/deaktiviert
Output 4
n.c.
—
D3
O4-
n.c.
* default
