IFM Electronic AS interface AC2026 Montageanleitung

Bestimmungsgemäße Verwendung
Das AS-I Modul fungiert als Slave im AS-i Netz (AS-i Profil: S3.F).
Adressierung mit Adressiergerät
Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine
Adresse zwischen 1 und 31; Auslieferadresse ist 0.

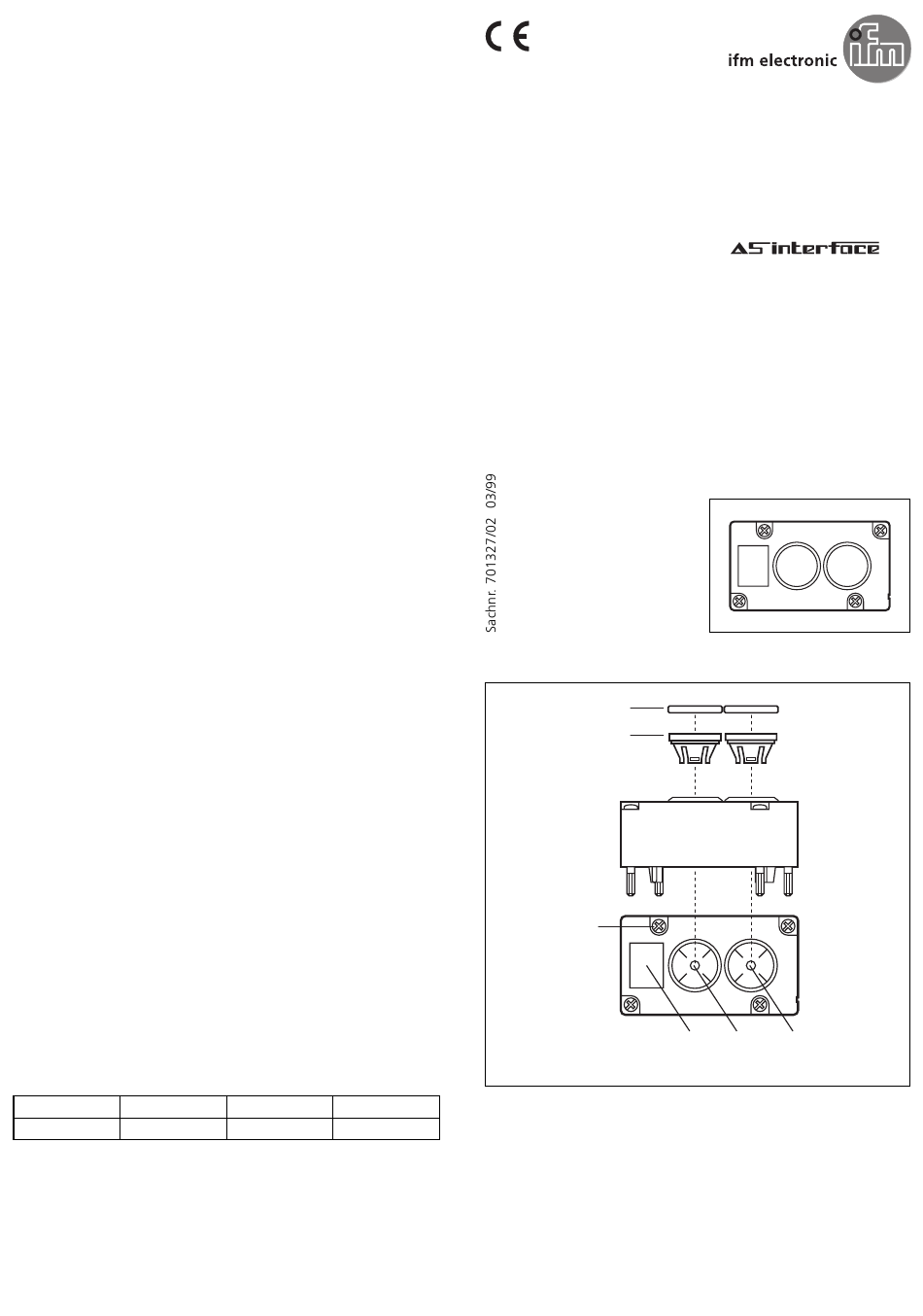

Konfektionierung der Leuchttaster
1. Schrauben Sie die gewünschten Druckhaubenoberteile (Farbplatten)
auf die Druckhaubenträger.
2. Setzen Sie die kompletten Druckhauben in die gewünschte Position
ein; drehen Sie sie so, daß die 4 kreuzförmig angeordneten Aus-
sparungen über dem Stegkreuz der Fassung stehen. Drücken Sie die
Haube leicht an, bis sie einrastet.
Sie können die Druckhaube mit einem Druckhaubenabzieher
(Best.-Nr. E70206) wieder entfernen.
Montage
Schalten Sie die Anlage spannungsfrei.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Zuordnung der Datenbits:
D0 D1
Taster 2 Taster 1
D2 D3
LED 2 LED 1
Druckhaubenoberteil
Druckhaubenträger
Befestigungs-
schraube
Beschriftungsfeld Fassung
Montageanleitung
Installation Instructions
Notice de Montage
AS-i Leuchttaster-
Modul
AS-i illuminated
push-button module
Module AS-i à bouton
lumineux
AC2026
Fassung
Leuchttaster 1 Leuchttaster 2
