Dosimag Modbus RS485
Endress+Hauser

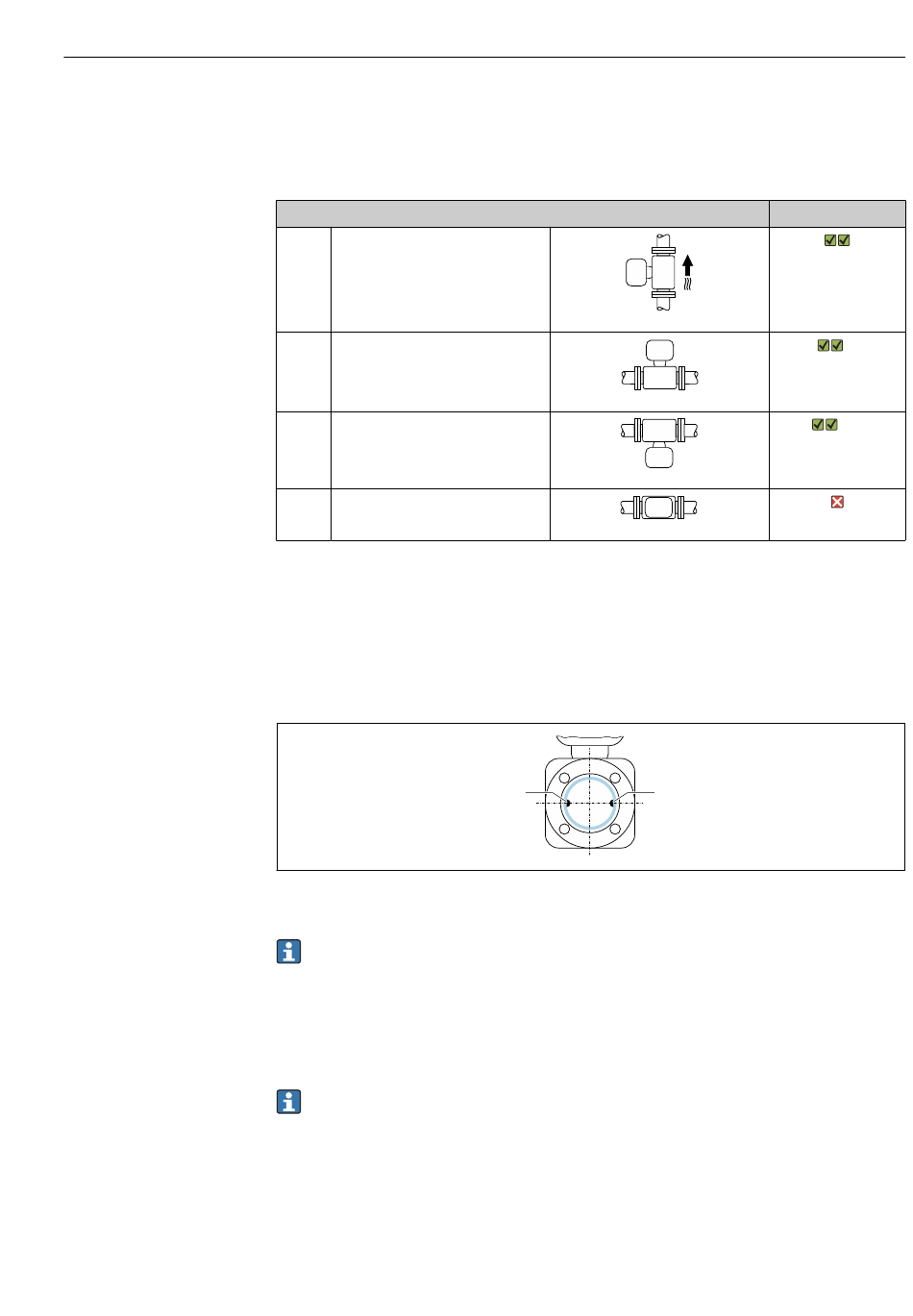

Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
A
Vertikale Einbaulage
B
Horizontale Einbaulage Messumfor-
mer oben
C
Horizontale Einbaulage Messumfor-
mer unten
D
Horizontale Einbaulage Messumfor-
mer seitlich
1)
Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2)
Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3)
Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu ver-
meiden, das Messgerät mit dem Messumformerteil nach unten gerichtet einbauen.
Horizontal
1
Messelektroden für die Signalerfassung
Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine
kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen ver-
mieden.
Ventile
Den Messaufnehmer nicht nach einem Abfüllventil einbauen. Eine vollständige Leerung
des Messaufnehmers verursacht eine hohe Verfälschung des Messwerts.
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Vor dem
produktiven Abfüllen Probefüllungen durchführen.
Einbaulage
1
1
Montage
Empfehlung
A0015591
1)
A0015589
2) 3)
A0015590
A0015592
A0025817
17
