Deltapilot S PROFIBUS-PA

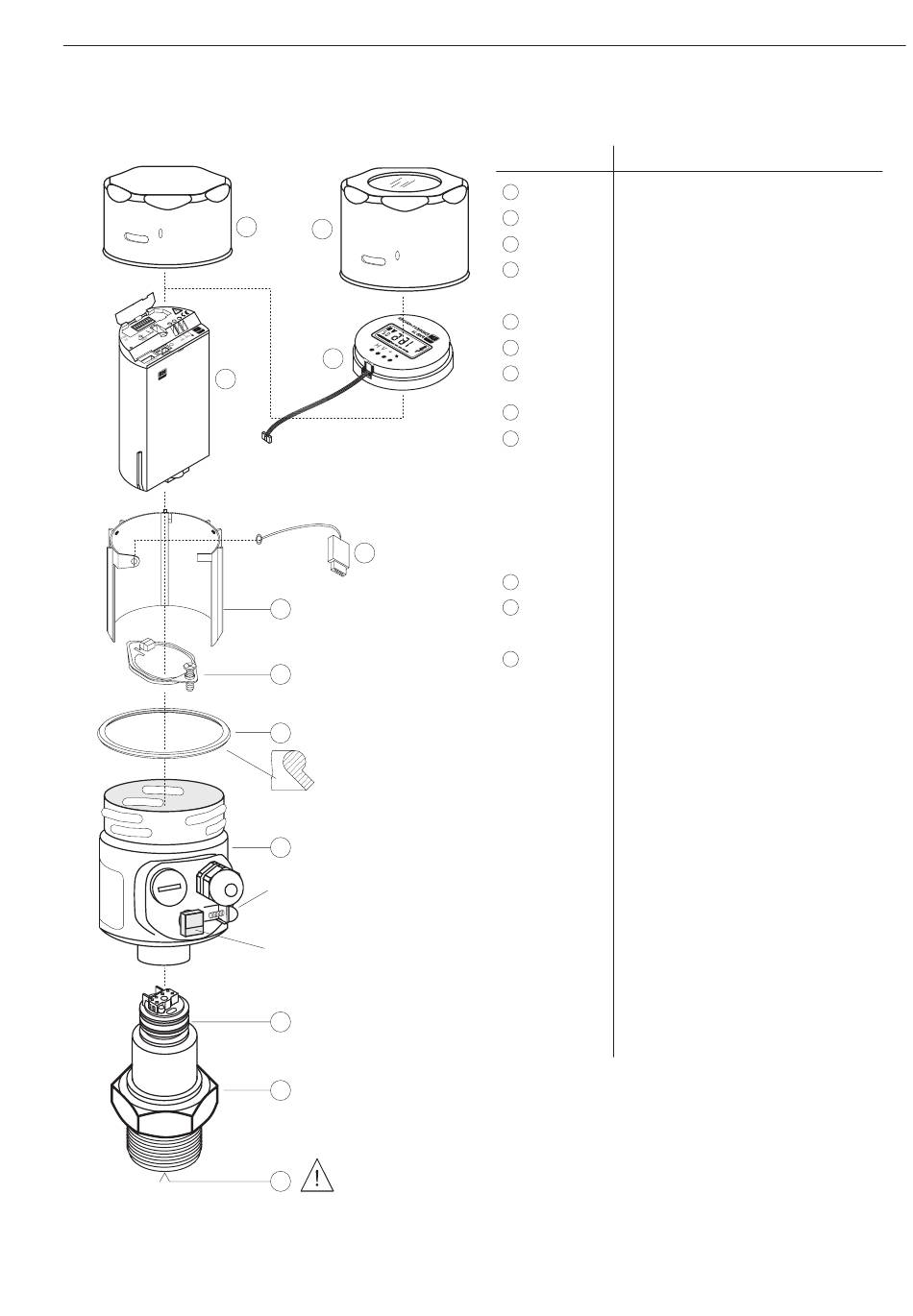

Ersatzteile Deltapilot S, DB 5x mit Edelstahlgehäuse
E R
U S
H A
+
S
E S 0
0 1
D R 1 0 -0 3 3
2 5 2 2
E N 9 4 0 1
X 3
W
4
Querschnitt
E + H
Endress+Hauser
1
2
3
7
5
6
8
Dichtring vor Montage
mit Silikon einfetten und
in gezeichneter Lage auf
das Gehäuse ziehen.
9
Gehäuse mit außenliegendem
PAL-Anschluß ist nicht für den
Lebensmitteleinsatz geeignet.
Goretex-Filter zur Entlüftung,
gehört zum "Gehäuse vormontiert"
10
11
In der Lebensmittelausführung
ist die Druckmeßzelle immer
12
eingeschweißt. Verschweißte
Zellen bestellen Sie bitte mit
der Bestell-Nr. aus der Preis-
listenstruktur, ohne Gehäuse
und ohne Meßumformer.
Nr. Bestell-Nr. Bezeichnung
1 942 870 - 0001 Standarddeckel, Edelstahl DIN 1.4404 (AISI 316 L)
2 942 828 - 0100 Deckel mit Schauglas, Edelstahl DIN 1.4404 (AISI 316 L)
3 942 512 - 0100 Anzeige FHB 20 (Zubehör)
4 5201 1845 Elektronikeinsatz PROFIBUS-PA FEB 24
5201 1846 Elektronikeinsatz PROFIBUS-PA
mit integriertem Überspannungsschutz FEB 24 P
5 942 864 - 0000 Kunststoffhülse (im Gehäuse enthalten)
6 919 398 - 0001 Klemmscheibe (gehört zum "Gehäuse komplett")
7 542 585 - 0000 DAT-Modul, bei Bestellung unbedingt die Zellen-
nummer angeben (ist im Gehäuse eingeklebt).
8 942 876 - 0000 Profildichtung, Silikon
9 535 700 - 0011 Edelstahlgehäuse F8 vormontiert Pg13,5 + PAL
535 700 - 0012 Edelstahlgehäuse F8 vormontiert M20 + PAL
535 700 - 0013 Edelstahlgehäuse F8 vormontiert G ½ + PAL
535 700 - 0014 Edelstahlgehäuse F8 vormontiert ½ NPT + PAL
Gehäuse für Einsatz bei Lebensmittel
535 700 - 0001
Edelstahlgehäuse F8 vormontiert Pg 13,5
535 700 - 0002 Edelstahlgehäuse F8 vormontiert M20
535 700 - 0003
Edelstahlgehäuse F8 vormontiert G ½
535 700 - 0004 Edelstahlgehäuse F8 vormontiert ½ NPT
10 013 543 - 0001 O-Ring
11 535 555 - 1100 Montagesatz für CONTITE-Meßzelle, Viton
535 555 - 2100
Montagesatz für CONTITE-Meßzelle, EPDM
535 555 - 3100 Montagesatz für CONTITE-Meßzelle, Kalrez
12 ......................... Meßzelle in Edelstahl 1.4435, komplett mit DAT-Modul
542550-0102 0 . . . 100 mbar Druckmittler Silikonöl
542550-0302
0 . . . 400 mbar Druckmittler Silikonöl
542550-0502 0 . . . 1200 mbar Druckmittler Silikonöl
542550-0702
0 . . . 4000 mbar Druckmittler Silikonöl
542550-0142
0 . . . 100 mbar Druckmittler Fomblinöl
542550-0342 0 . . . 400 mbar Druckmittler Fomblinöl
542550-0542
0 . . . 1200 mbar Druckmittler Fomblinöl
542550-0742 0 . . . 4000 mbar Druckmittler Fomblinöl
542551-0102 -100 . . . 100 mbar (nicht für DB 53) Silikonöl
542551-0302
-400 . . . 400 mbar (nicht für DB 53) Silikonöl
542551-0502 -900 . . . 1200 mbar (nicht für DB 53) Silikonöl
542551-0702
-900 . . . 4000 mbar (nicht für DB 53) Silikonöl
542560-0102
0 . . . 1,5 psi Druckmittler Silikonöl
542560-0302 0 . . . 6,0 psi Druckmittler Silikonöl
542560-0502
0 . . . 15,0 psi Druckmittler Silikonöl
542560-0702 0 . . . 60,0 psi Druckmittler Silikonöl
542560-0142 0 . . . 1,5 psi Druckmittler Fomblinöl
542560-0342
0 . . . 6,0 psi Druckmittler Fomblinöl
542560-0542 0 . . . 15,0 psi Druckmittler Fomblinöl
542560-0742
0 . . . 60,0 psi Druckmittler Fomblinöl
542561-0102
-1,5 . . . 1,5 psi (nicht für DB 53) Silikonöl
542561-0302 -6,0 . . . 6,0 psi (nicht für DB 53) Silikonöl
542561-0502
-13,0 . . . 15,0 psi (nicht für DB 53) Silikonöl
542561-0702 -13,0 . . . 60,0 psi (nicht für DB 53) Silikonöl
9 Wartung und Reparatur
