4 Bedienung
Matrixbedienung

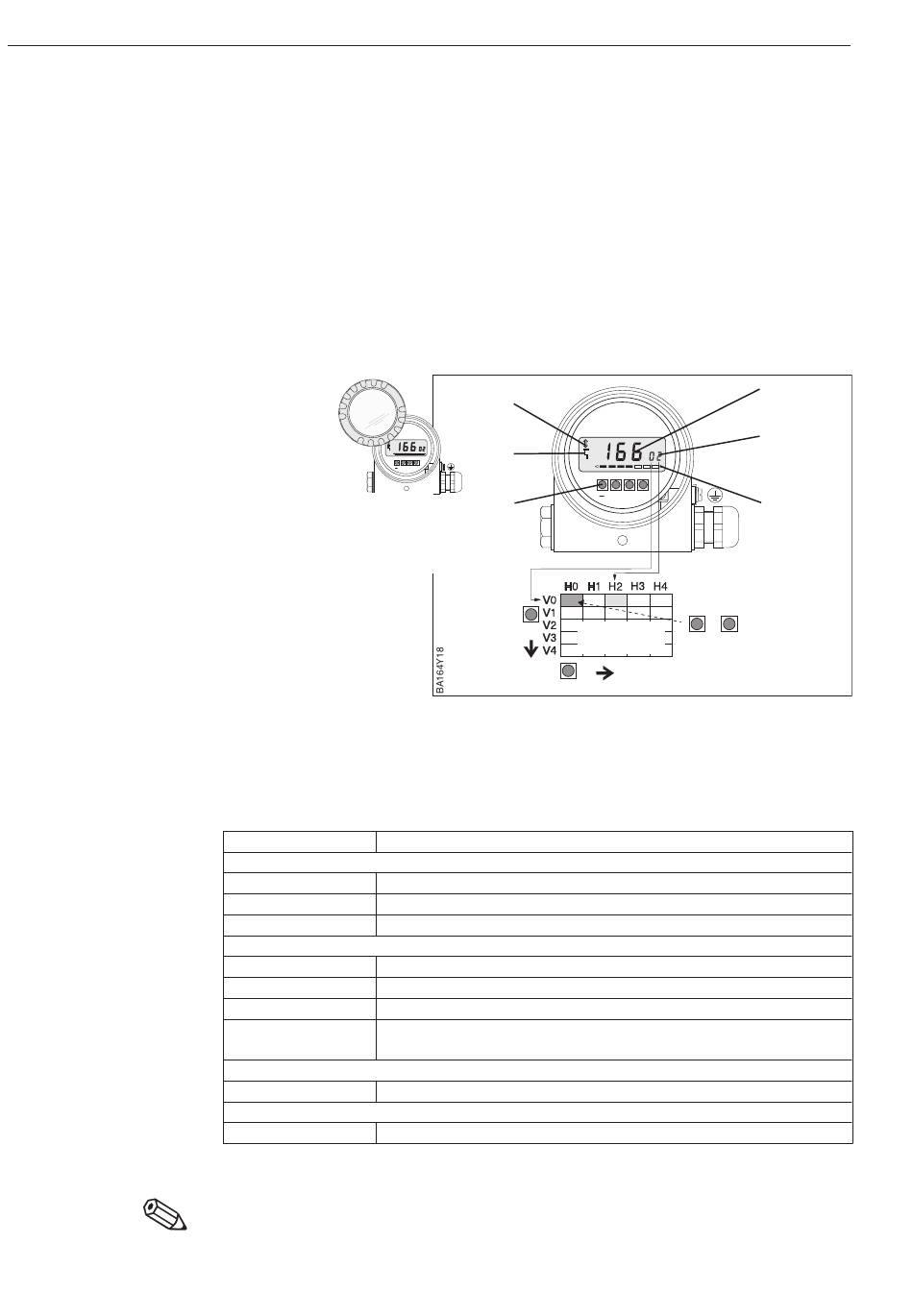

Abbildung 4.1
Bedienoberfläche des
Elektronikeinsatzes mit Anzeige-
und Bedienmodul FHB 20
➀
Kommunikationssignal:
leuchtet bei Bedienung über
PA-Schnittstelle
➁
Signal zur Fehlermeldung
➂
4 ½ stellige Anzeige von
Meßwerten und Eingabe-
parametern
➃
Aktuelle Matrixposition
➄
Balkenanzeige des
Meßwertes
➅
Bedientasten
Hinweis!
28
4 Bedienung
4.1 Bedienung Vor-Ort
Der Deltapilot S wird über eine 10 x 10 Matrix eingestellt und bedient. Die Matrix ist im
Kapitel 11.1 abgebildet. In dieser Matrix ist
•
jede Reihe einer Funktionsgruppe und
•
jedes Feld einem Parameter zugeordnet.
Die Einstellmöglichkeiten sind in den Kapiteln 5 bis 7 beschrieben. Nach der Eingabe
aller Parameter können Sie die Bedienung gegen unberechtigte Eingaben verriegeln,
siehe Kapitel 7.7.
Gehäusedeckel abschrauben,
das Anzeige- und Bedien-
modul FHB 20 ist aufgesteckt
und angeschlossen
4.2 Anzeige- und Bedienmodul FHB 20
Falls bestellt, befindet sich das Anzeige- und Bedienmodul im Gerätegehäuse. Die
Funktion ist wie folgt:
Tasten
Funktion
Anwahl des Matrixfeldes
V
Anwahl der vertikalen Matrixposition
H
Anwahl der horizontalen Matrixposition
V und H
Durch gleichzeitiges drücken von V und H springt die Anzeige auf V0H0
Eingabe der Parameter
+ oder –
Aktiviert die gewählte Matrixposition. Die gewählte Ziffernstelle blinkt.
+
Verändert den Zahlenwert der blinkenden Ziffernstelle um +1
–
Verändert den Zahlenwert der blinkenden Ziffernstelle um –1
+ und –
Setzt den gerade eingegebenen Wert auf den Ursprungswert zurück, wenn er
noch nicht bestätigt worden ist.
Bestätigung der Eingabe
V oder H bzw. V und H
Bestätigung der Eingabe und Verlassen des Matrixfeldes
Verriegeln/Entriegeln
+ und V bzw. – und H
+ und V verriegeln, – und H entriegeln
Hinweis!
Wenn Sie Ihr Gerät mit dem Anzeige- und Bedienmodul FHB 20 eingestellt haben, können
Sie die Anzeige abnehmen und zur Parametrierung weiterer Geräte nutzen.
➀
V H
V V H H
➁
+
+
V H
➅
V
Deltapilot S PROFIBUS-PA
V H
V H
+
V H
+
Matrix, siehe
V
H
Kapitel 11.1
H
Endress+Hauser
➂
➃
➄
