Montage
Für die Pfostenmontage:
• Messumformer Proline 500 – digital
– Gabelschlüssel SW 10
– Torxschraubendreher TX 25
• Messumformer Proline 500
Gabelschlüssel SW 13
Für die Wandmontage:
Bohrmaschine mit Bohrer ⌀ 6,0 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
5.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Wenn vorhanden: Transportschutz der Berstscheibe entfernen.
4. Aufkleber auf dem Elektronikraumdeckel entfernen.
5.2.3 Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung des Messstoffs übereinstimmt.

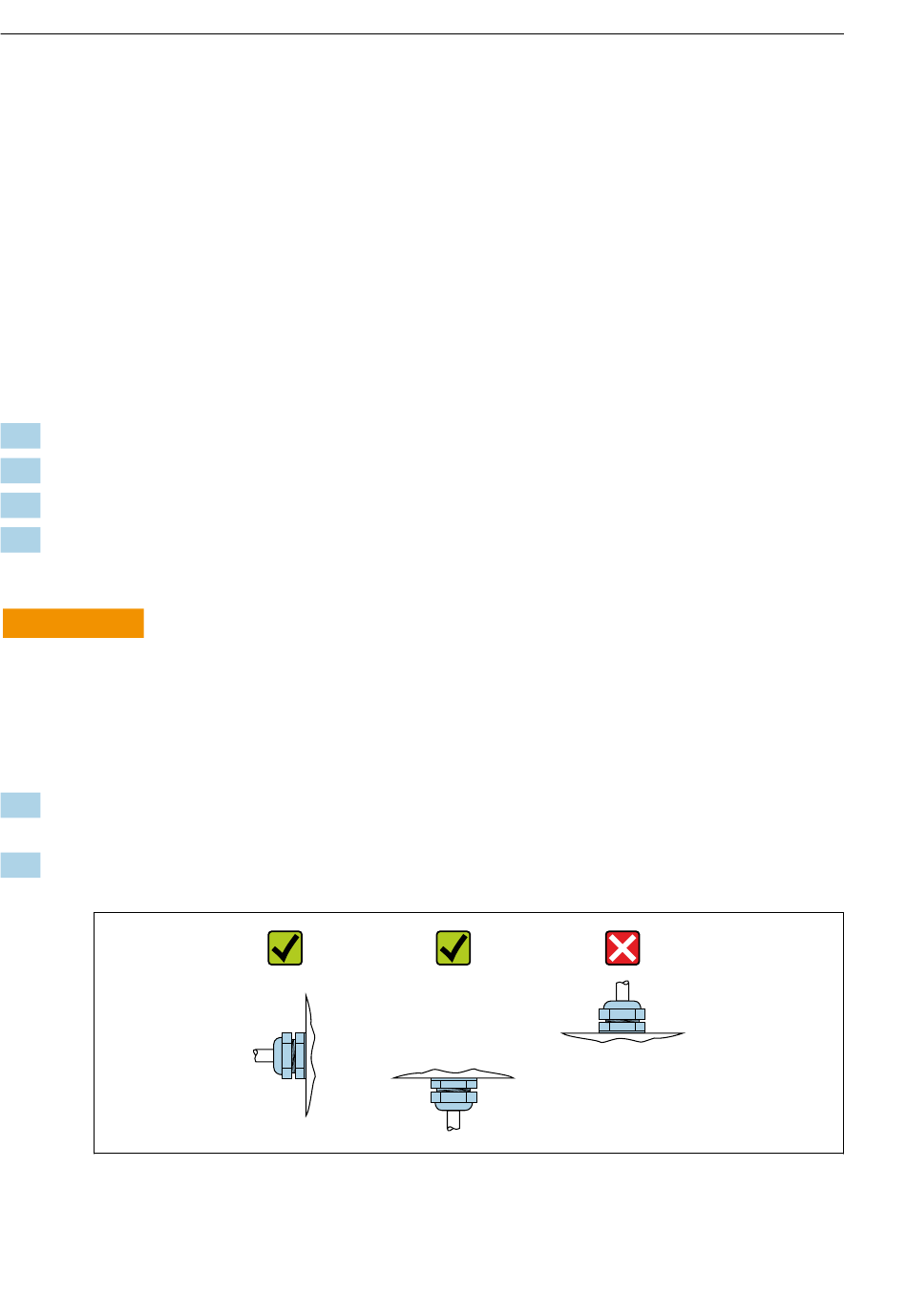

2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

30
Proline Promass
A0029263
