Proline Promass
Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunk-
tion vorgesehen, sondern sind Einbauort der Berstscheibe.
Um im Falle eines Berstscheibenbruchs austretendes Medium abzuführen, kann am Innenge-
winde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden.

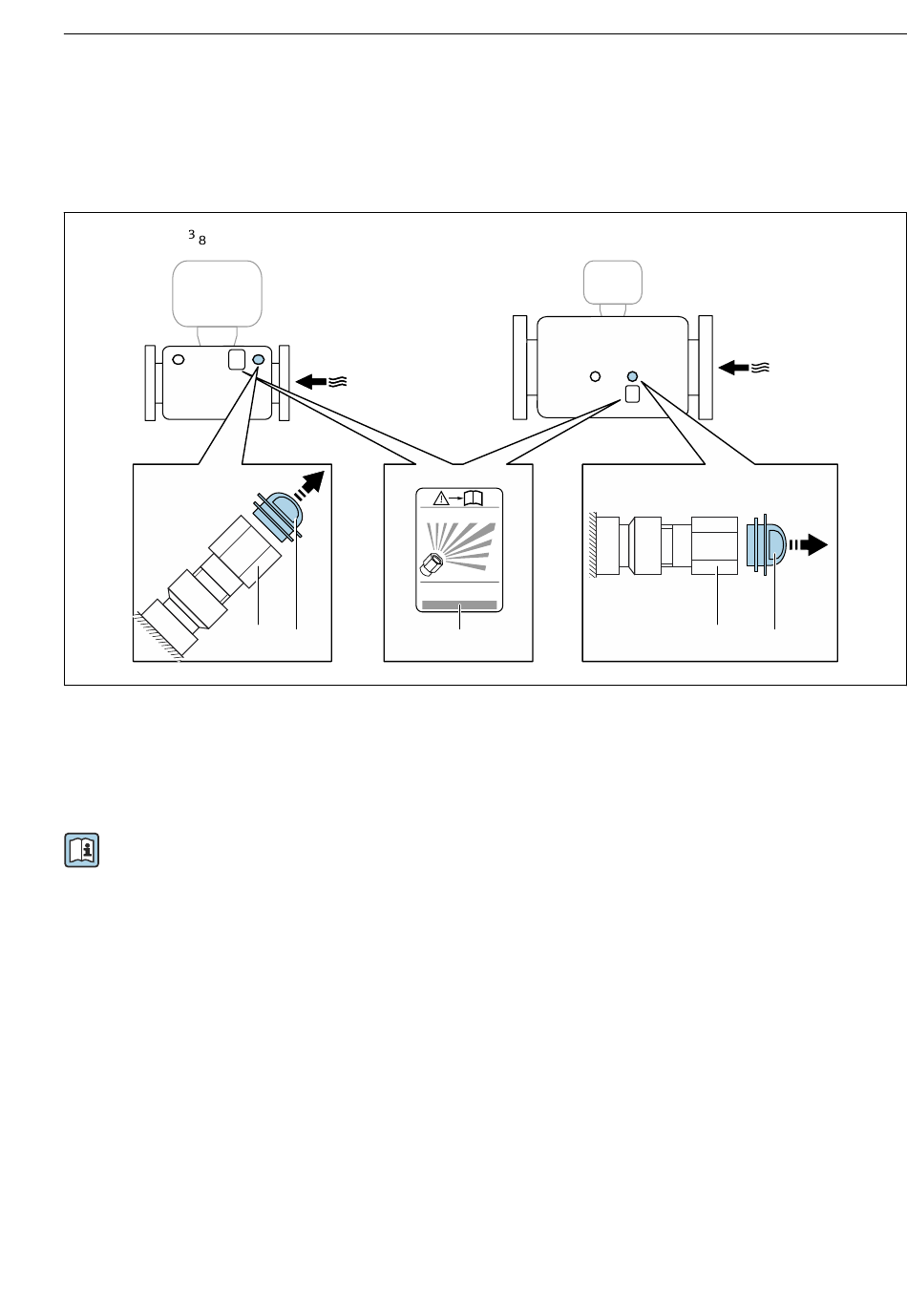

DN 8 ( ")...150 (6")
⁄
1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Konstrukti-
ver Aufbau"
Promass E
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert
wird. Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekennzeich-
net. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
Endress+Hauser
RUPTURE DISK
3
2
DN 250 (10")
i
1
Montage
3
2
A0028903
