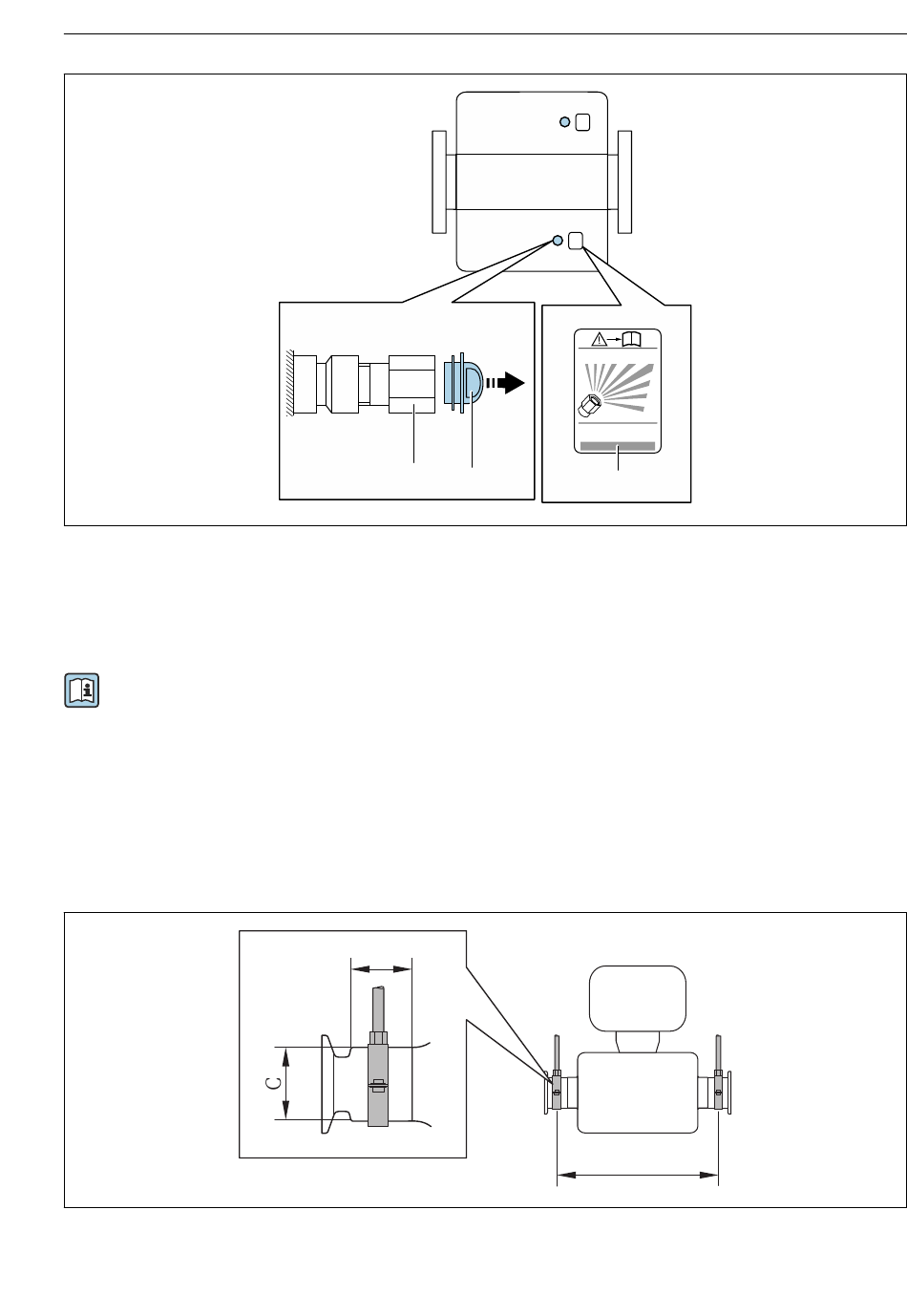

1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Konstrukti-
ver Aufbau"
Befestigung mit Rohrschellen bei Hygieneanschlüssen(Promass I, P, S)
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befesti-
gen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwen-
dig, sind die nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
Endress+Hauser
2 3
B
i
RUPTURE DISK
1
A
Montage
A0029944
A0016588
