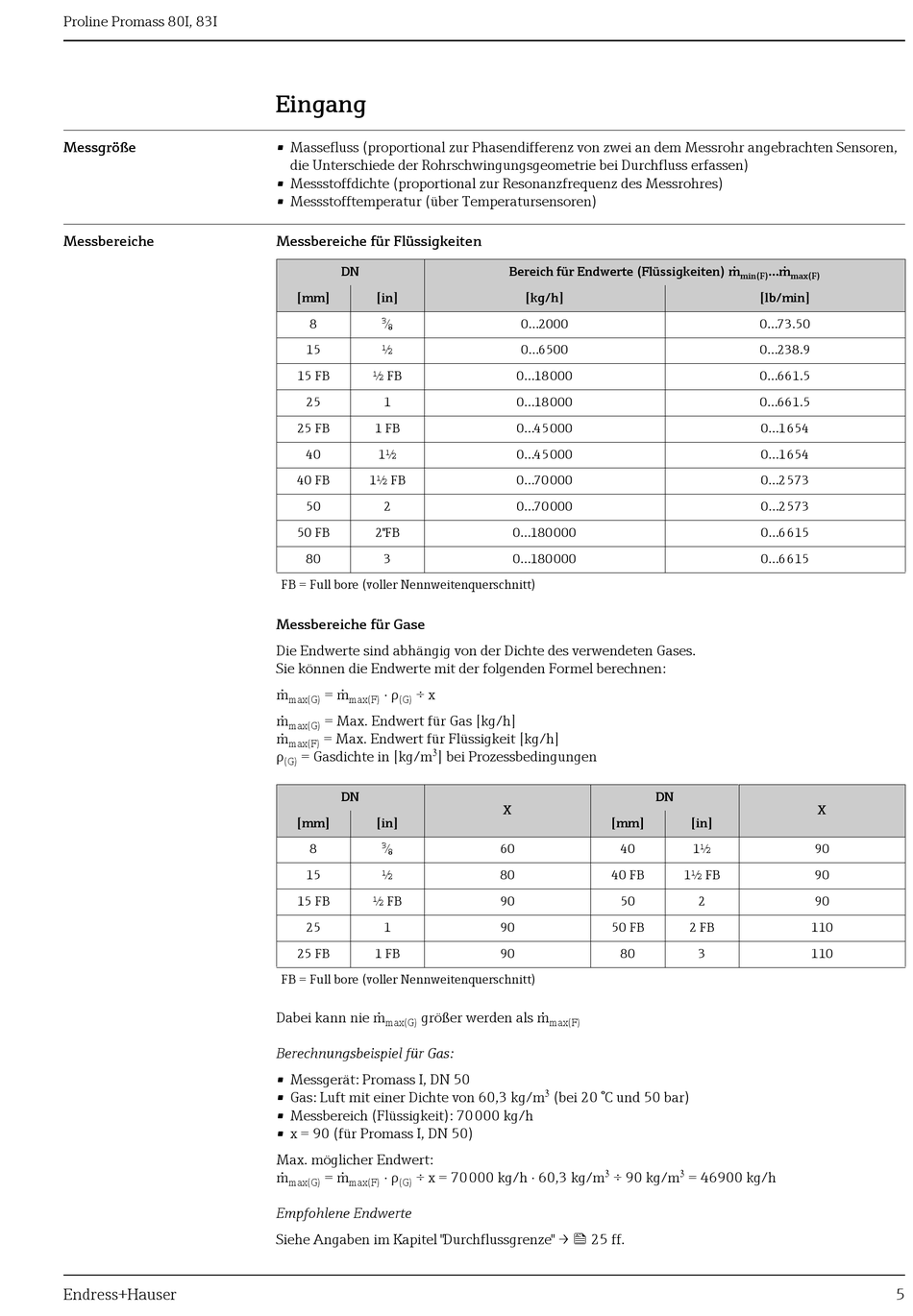

Proline Promass 80I, 83I
Messgröße
Messbereiche
Endress+Hauser
Eingang
• Massefluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
die Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
[mm]
[in]
8
³⁄₈
15
½
15 FB
½ FB
25
1
25 FB
1 FB
40
1½
40 FB
1½ FB
50
2
50 FB
2"FB
80
3
FB = Full bore (voller Nennweitenquerschnitt)
Messbereiche für Gase
Die Endwerte sind abhängig von der Dichte des verwendeten Gases.
Sie können die Endwerte mit der folgenden Formel berechnen:
=
ρ
÷ x
max(G)
max(F)
(G)
= Max. Endwert für Gas [kg/h]
max(G)
= Max. Endwert für Flüssigkeit [kg/h]
max(F)
ρ
= Gasdichte in [kg/m
] bei Prozessbedingungen
(G)
DN
[mm]
[in]
8
³⁄₈
15
½
15 FB
½ FB
25
1
25 FB
1 FB
FB = Full bore (voller Nennweitenquerschnitt)
Dabei kann nie
größer werden als
max(G)
Berechnungsbeispiel für Gas:
• Messgerät: Promass I, DN 50
• Gas: Luft mit einer Dichte von 60,3 kg/m
• Messbereich (Flüssigkeit): 70000 kg/h
• x = 90 (für Promass I, DN 50)
Max. möglicher Endwert:
=
ρ
÷ x = 70000 kg/h 60,3 kg/m
max(G)
max(F)
(G)
Empfohlene Endwerte
Siehe Angaben im Kapitel "Durchflussgrenze" → 25 ff.
Bereich für Endwerte (Flüssigkeiten)
[kg/h]
0...2000
0...6500
0...18000
0...18000
0...45000
0...45000
0...70000
0...70000
0...180000
0...180000
DN
X
[mm]
60
40
80
40 FB
90
50
90
50 FB
90
80
max(F)
(bei 20 °C und 50 bar)
÷ 90 kg/m
...
min(F)
max(F)
[lb/min]
0...73.50
0...238.9
0...661.5
0...661.5
0...1654
0...1654
0...2573
0...2573
0...6615
0...6615
X
[in]
1½
90
1½ FB
90
2
90
2 FB
110
3
110
= 46900 kg/h
