SLO

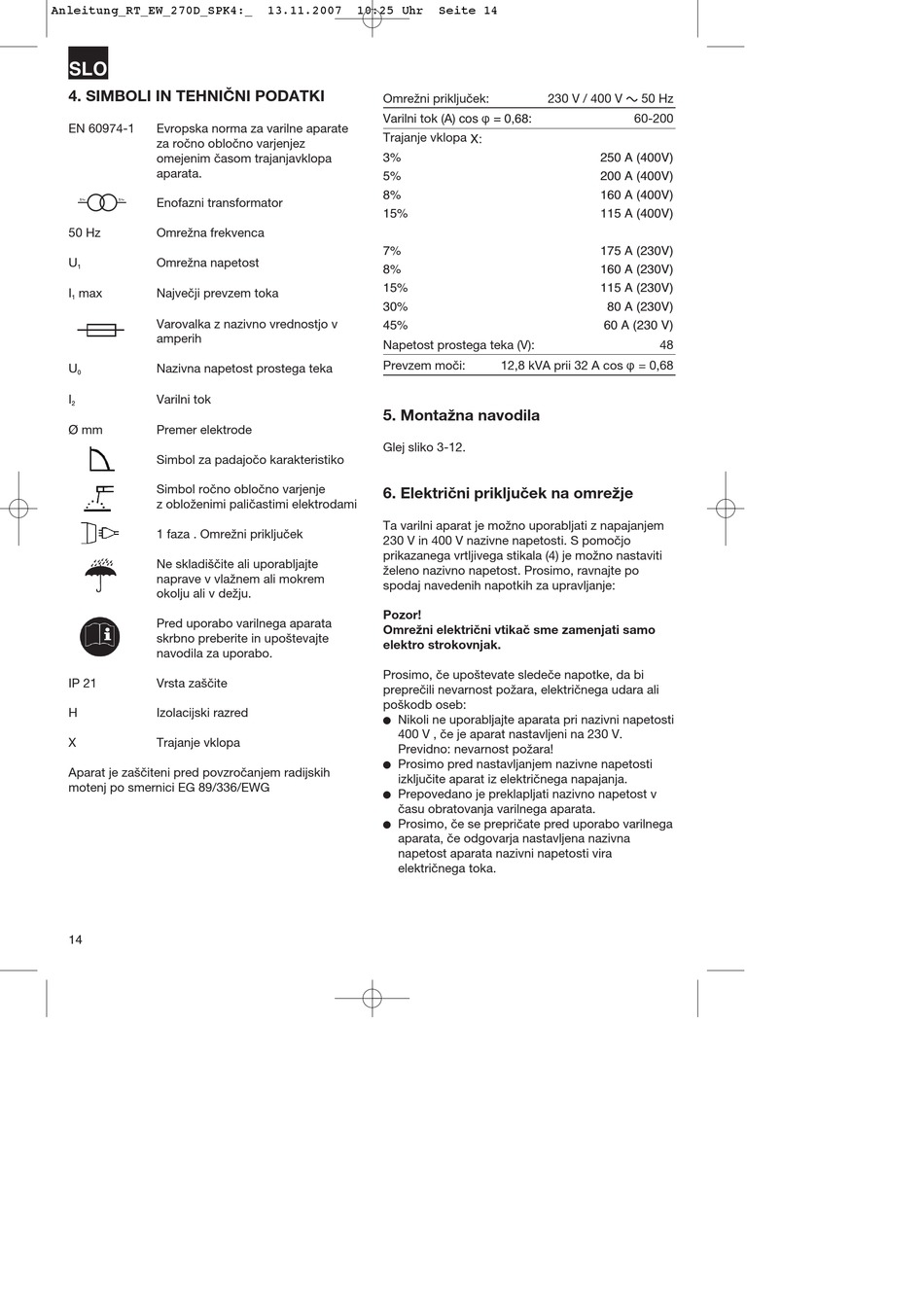

4. SIMBOLI IN TEHNIČNI PODATKI
EN 60974-1 Evropska norma za varilne aparate
za ročno obločno varjenjez
omejenim časom trajanjavklopa
aparata.
1 1 Enofazni transformator
50 Hz Omrežna frekvenca
U Omrežna napetost
1
I max Največji prevzem toka
1
Varovalka z nazivno vrednostjo v
amperih
U Nazivna napetost prostega teka
0
I Varilni tok
2
Ø mm Premer elektrode
Simbol za padajočo karakteristiko
Simbol ročno obločno varjenje
z obloženimi paličastimi elektrodami
1 faza . Omrežni priključek
max. 160 A
Ne skladiščite ali uporabljajte
naprave v vlažnem ali mokrem
okolju ali v dežju.
Pred uporabo varilnega aparata
skrbno preberite in upoštevajte
3 ~
navodila za uporabo.
IP 21 Vrsta zaščite
H Izolacijski razred
X Trajanje vklopa
Aparat je zaščiteni pred povzročanjem radijskih
motenj po smernici EG 89/336/EWG
14
13.11.2007 10:25 Uhr Seite 14
Omrežni priključek:
Varilni tok (A) cos Ê = 0,68:
Trajanje vklopa X:
3%
5%
8%
15%
7%
8%
15%
30%
45%
Napetost prostega teka (V):
Prevzem moči:
5. Montažna navodila
Glej sliko 3-12.
6. Električni priključek na omrežje
Ta varilni aparat je možno uporabljati z napajanjem
230 V in 400 V nazivne napetosti. S pomočjo
prikazanega vrtljivega stikala (4) je možno nastaviti
želeno nazivno napetost. Prosimo, ravnajte po
spodaj navedenih napotkih za upravljanje:
Pozor!
16 A
Omrežni električni vtikač sme zamenjati samo
elektro strokovnjak.
Prosimo, če upoštevate sledeče napotke, da bi
preprečili nevarnost požara, električnega udara ali
poškodb oseb:
Nikoli ne uporabljajte aparata pri nazivni napetosti
400 V , če je aparat nastavljeni na 230 V.
Previdno: nevarnost požara!
Prosimo pred nastavljanjem nazivne napetosti
izključite aparat iz električnega napajanja.
Prepovedano je preklapljati nazivno napetost v
času obratovanja varilnega aparata.
Prosimo, če se prepričate pred uporabo varilnega
aparata, če odgovarja nastavljena nazivna
napetost aparata nazivni napetosti vira
električnega toka.
230 V / 400 V 50 Hz
60-200
250 A (400V)
200 A (400V)
160 A (400V)
115 A (400V)
175 A (230V)
160 A (230V)
115 A (230V)
80 A (230V)
60 A (230 V)
48
12,8 kVA prii 32 A cos Ê = 0,68
