Stihl KM 131 Gebrauchsanleitung Seite 70

Nederlands

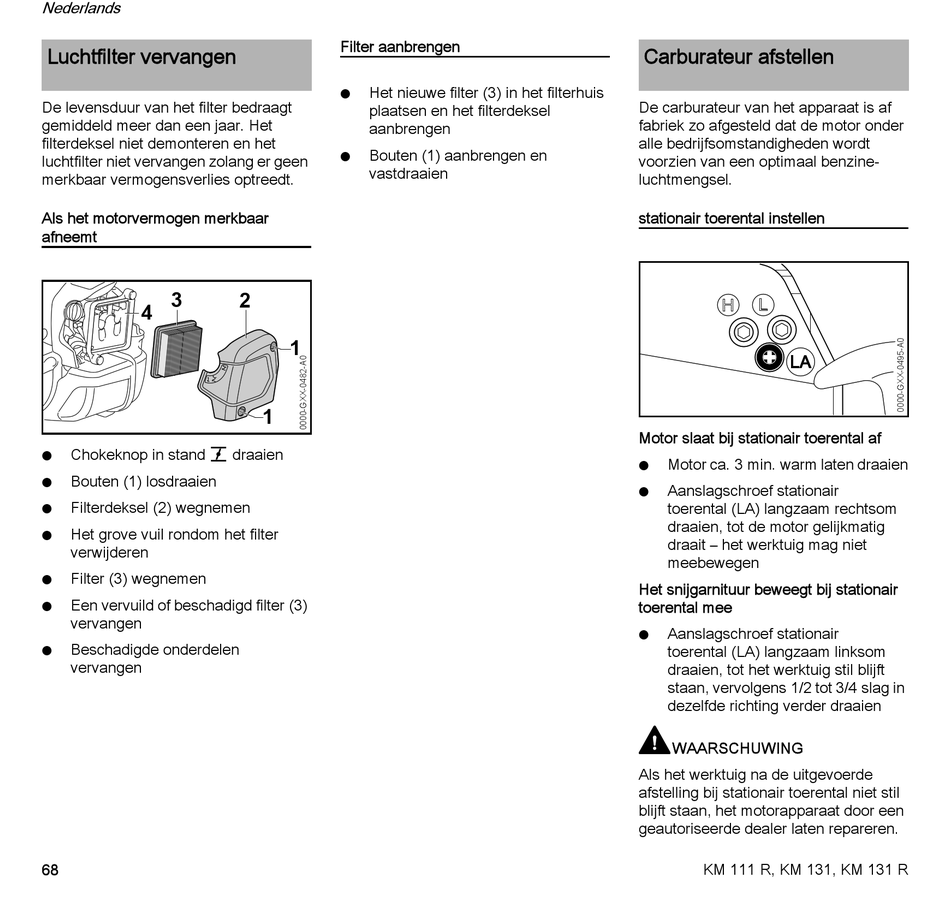

Luchtfilter vervangen
De levensduur van het filter bedraagt
gemiddeld meer dan een jaar. Het
filterdeksel niet demonteren en het
luchtfilter niet vervangen zolang er geen
merkbaar vermogensverlies optreedt.
Als het motorvermogen merkbaar
afneemt
3
4
Chokeknop in stand g draaien
N
Bouten (1) losdraaien
N
Filterdeksel (2) wegnemen
N
Het grove vuil rondom het filter
N
verwijderen
Filter (3) wegnemen
N
Een vervuild of beschadigd filter (3)
N
vervangen
Beschadigde onderdelen
N
vervangen
68
Filter aanbrengen
Het nieuwe filter (3) in het filterhuis
N
plaatsen en het filterdeksel
aanbrengen
Bouten (1) aanbrengen en
N
vastdraaien
2
1
1
Carburateur afstellen
De carburateur van het apparaat is af
fabriek zo afgesteld dat de motor onder
alle bedrijfsomstandigheden wordt
voorzien van een optimaal benzine-
luchtmengsel.
stationair toerental instellen
Motor slaat bij stationair toerental af
Motor ca. 3 min. warm laten draaien
N
Aanslagschroef stationair
N
toerental (LA) langzaam rechtsom
draaien, tot de motor gelijkmatig
draait – het werktuig mag niet
meebewegen
Het snijgarnituur beweegt bij stationair
toerental mee
Aanslagschroef stationair
N
toerental (LA) langzaam linksom
draaien, tot het werktuig stil blijft
staan, vervolgens 1/2 tot 3/4 slag in
dezelfde richting verder draaien
WAARSCHUWING
Als het werktuig na de uitgevoerde
afstelling bij stationair toerental niet stil
blijft staan, het motorapparaat door een
geautoriseerde dealer laten repareren.
KM 111 R, KM 131, KM 131 R
